Nasos qapaqları üçün yüksək sürətli fırlanan 8 başlıq qapaq avadanlığı

Ölçülər: 2000mm (uzunluq) * 1800mm (eni) * 2800mm (hündürlük)
Qapaq başlığı: 8 baş
Müstəqil keçid dərəcəsi: 99%
Sürət: 80bpm
Gərginlik: 220V-380v, 50-60HZ (tələblərə əsasən)
Ümumi güc: 5kw
Tələb olunan hava mənbəyi: 0,6Mpa təmiz və sabit hava mənbəyi
Qaçış səsi (desibel): ≦80 desibel
Maşının çəkisi: 3,5 ton
Maşın materialı Çərçivə: karbon polad autsorsing paslanmayan polad çərçivə;

Nasos qapaqlarının vida qapağının yüksək sürətli növü bir neçə əsas hissədən ibarətdir, o cümlədən şüşə / qapaq qidalandırıcı avtomatik qapaq lifti və sökücü giriş və çıxış şüşə şablonları qapaq mexanizminin rədd edilməsi mexanizmi elektrik nəzarəti və s.

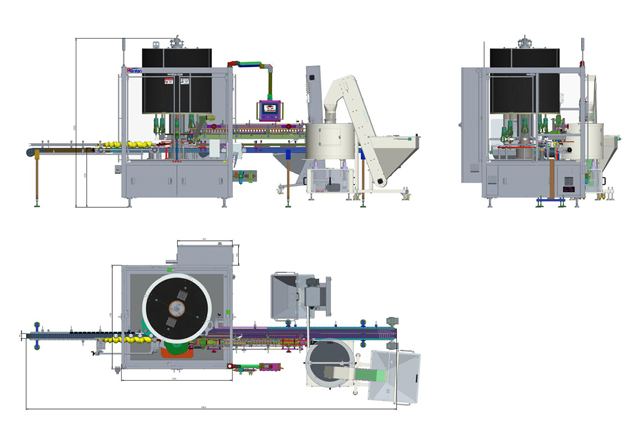

Rəsm

Xüsusiyyətlər

PLC ilə idarə olunan, inteqrasiya olunmuş qapaqların qidalanması, tutması, daxil edilməsi və fırlanması (tam avtomatlaşdırmanı həyata keçirmək üçün avtomatik qapaq çeşidləmə maşını ilə əlaqəli ola bilər)
İstehsal gücü 8 başlıq ilə 80bpm-ə çata bilər
Zərif əməliyyat, qapaqlarda və qablarda cızıq və xəsarət yoxdur
Sürətli keçidlər
Modul quruluşu, sensor ekranda manipulyasiya, asan təmir

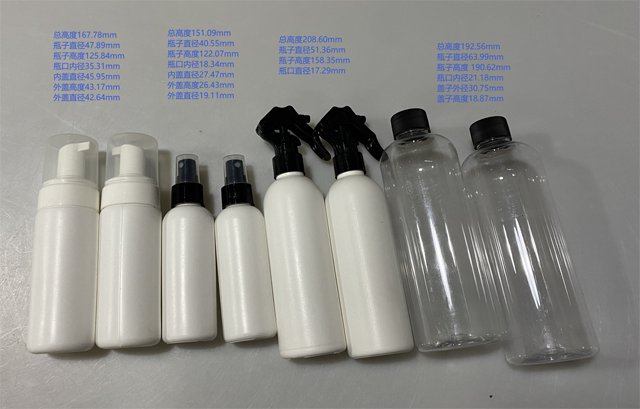

Gündəlik kimya sənayesində tətbiq olunan müxtəlif ölçülü qapaqlar üçün uyğundur
Doldurma maşınına və etiketləmə maşınına asanlıqla qoşulur
Aşağı səs-küy

İş prinsipi

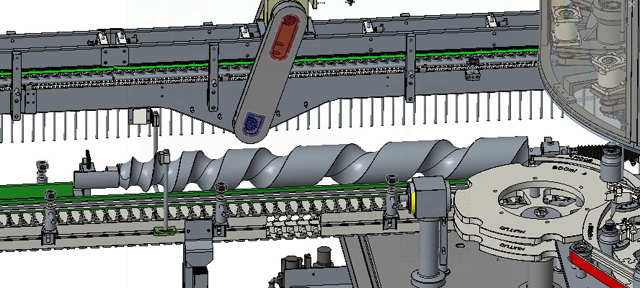

Vida Çubuğu ilə Şüşə Qidalanma

Şüşə vida dəqiq və sürətli şüşə qidalanma ilə kontur dizaynı ilə işlənir; Zərif hərəkətlər, şüşəyə zərər vermir. Vida ötürücü əsas sürücünü izləyir, vida bucağı ulduz çarxına uyğun olması üçün sensor ekran vasitəsilə təyin edilə bilər. Şüşə vidasında sensor var, şüşə yoxdur, qapaq yoxdur və butulka ilişən zaman siqnalizasiya yoxdur.

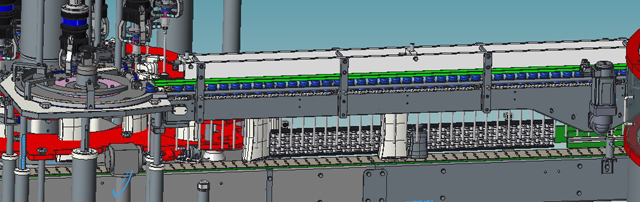

Servo qapaqların qidalanması:

Vida qapağı qapaq qidalandırma zənciri üçün servo motoru qəbul edir. Servo motorun dövri başlanğıc və dayanma, dövri müsbət və mənfi fırlanma üstünlükləri var, nəinki səs-küyü azaltmaq və qapaqda yapışmamaq.

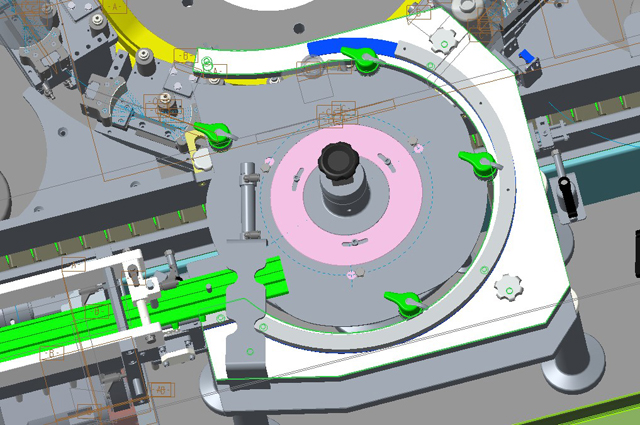

Qapaq bölməsi

Qapaq bölücü qapağın formasına görə fərdiləşdirilir və müxtəlif diametrlər dəyişdirilməyi tələb edir, lakin yalnız aşağıdakı şəkildəki ağ hissə dəyişdirilməlidir.

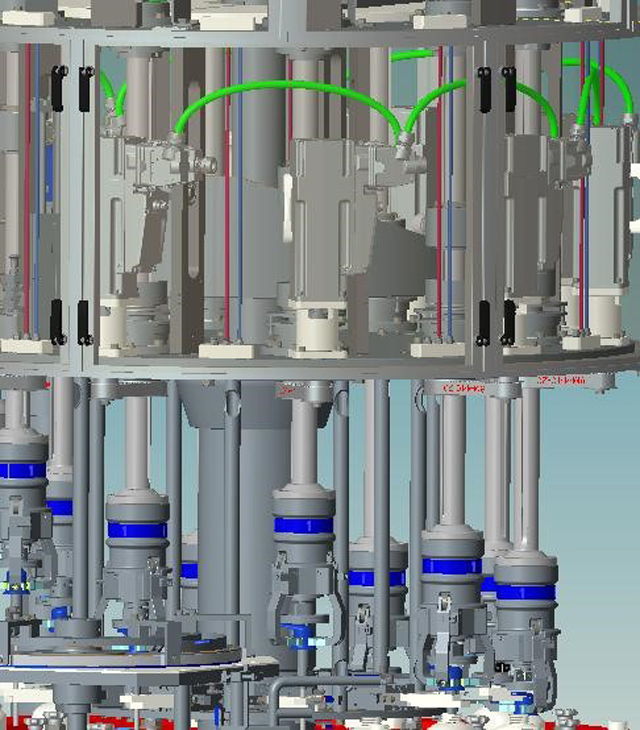

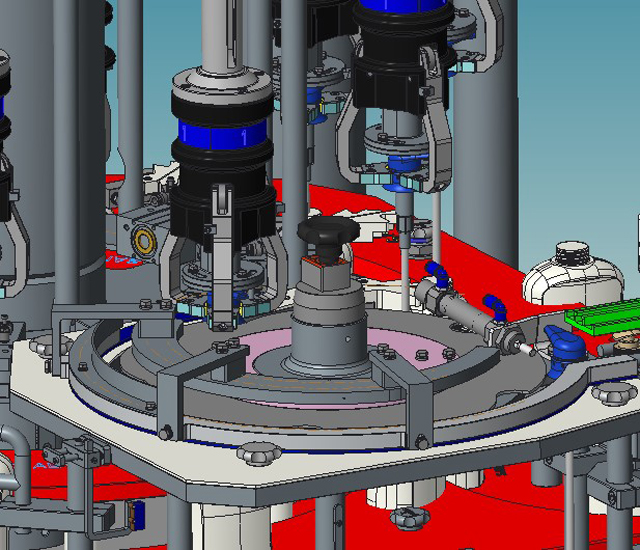

Servo qapağı:

Vida qapaq maşını minimal məkanda maksimum elastiklik və naqillərdə 90% azalma üçün idarəetmə sistemini və servo motoru ultra kompakt vahid sistemdə birləşdirən Siemens sürücü sistemindən istifadə edir. Qapaqlama prosesində servo motor bölmələrdə qapaq əyrisinin hərəkətinə nəzarət edə bilər və eyni zamanda hamar seqmentasiya prosesini təmin edə bilər və ənənəvi debriyaj fırlanma anı nəzarətindən tamamilə üstün olan rəqəmsal qapaq fırlanma anı nəzarətini həyata keçirə bilər.

Servo motor tərəfindən qapalı dövrə nəzarəti və bağlama prosesi boyunca proqram;
Müəyyən edilmiş fırlanma anına çatana qədər bağlama gücünü avtomatik olaraq tənzimləyin;
Hərəkət sürücüsü modulunun və proqramının dəqiq və çevik idarə edilməsi sayəsində qapaq başlığının ətalətinin təsiri və hissələrin kənara çıxması aradan qaldırıla bilər;
Fərqli məhsullar arasında fırlanma momentinin dəyişdirilməsi sadəcə proqramın təyin edilmiş dəyərini dəyişdirməklə əldə edilə bilər.

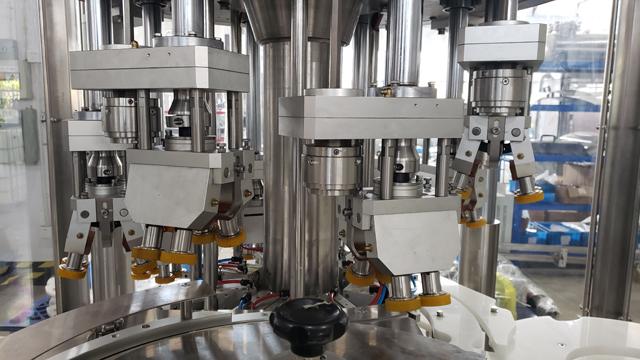

Qeyd: Tətik qapağı üçün 8 başlıq bağlama maşını üçün qapaq başlıqları fərqlidir:

Qapaq torkunu idarə etmək üçün daimi maqnit debriyajını qəbul edir.

Qapaq prosesi zamanı fırlanma anı dörd təkərə bərabər şəkildə yayılır
Təkərlər və qapaqlar arasında nisbi olmayan hərəkət edin
Qapaq zamanı təkərlər və şüşələr arasında statik stansiya saxlayın
Yüksək qiymətli fırlanma anına nəzarət sistemi, sabit və məqbul fırlanma momenti

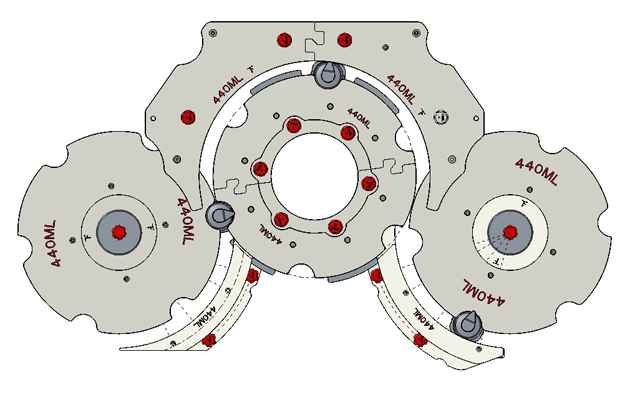

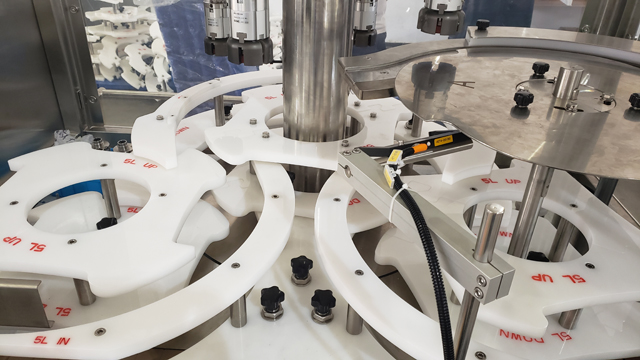

Fərqli Məhsulların-Şablonların Dəyişdirilməsi

PP-dən hazırlanmış, şüşə şəklində dizayn edilmiş, hamar səthə malikdir. Bu, yalnız yerləşdirməni sabitləşdirə bilməz, şüşənin cızılmasının qarşısını ala bilər; və tez dəyişməyə imkan verir.

Məhsulların müxtəlif spesifikasiyası üçün tez buraxılan dizaynı qəbul edir. Şablonlar müxtəlif spesifikasiyaları ayırd etmək üçün rəng kodludur.

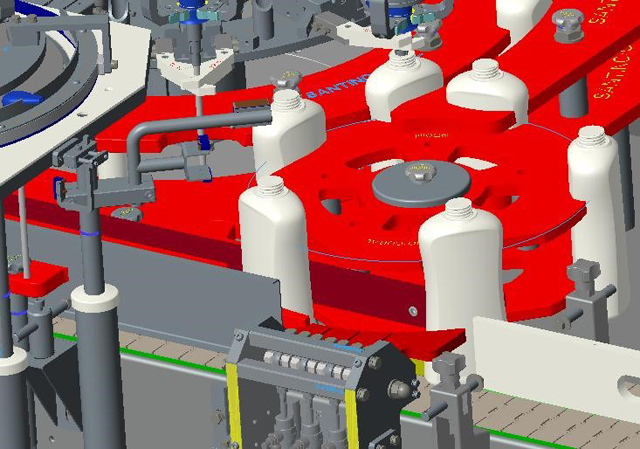

Rədd etmə sistemi

Qapaqdan sonra təchiz olunmuş ikili konveyer. Keyfiyyətli məhsullar normal olaraq daşınır və keyfiyyətsiz olanlar (qapaq yoxdur, daxili boru yoxdur, yanlış tətbiq olunan qapaq) yelləncək silindrlə avtomatik olaraq başqa konveyerə bölünəcəkdir. Şüşə bloku görünəndə qapaq maşını avtomatik olaraq dayanacaq və problem həll edildikdə yenidən işə başlayacaq.

Təhlükəsizlik Qapısı

Qapı açıq olduqda maşının dayanmasını və xəbərdarlıq siqnalı göndərməsini təmin etmək üçün bütün qapılar limit açarı ilə quraşdırılmışdır. Daşınan qoruyucu olan bütün istehsal sahəsi maşınları əsas sürücü və idarəetmə dövrəsini tamamilə bağlamaq və qoruyucu açdıqdan dərhal sonra bütün maşının hərəkətini sürətli bir şəkildə dayandırmaq üçün elektriklə bağlanır.

Əsas Texniki Parametrlər

- Ölçülər: 2000mm (uzunluq) * 1800mm (eni) * 2800mm (hündürlük)
- Qapaq başlığı: 8 baş
- Müstəqil keçid dərəcəsi: 99%
- Sürət: 80bpm
- Gərginlik: 220V-380v, 50-60HZ (tələblərə əsasən)
- Ümumi güc: 5kw
- Tələb olunan hava mənbəyi: 0,6Mpa təmiz və sabit hava mənbəyi
- Qaçış səsi (desibel): ≦80 desibel
- Maşının çəkisi: 3,5 ton
- Maşın materialı Çərçivə: karbon polad autsorsing paslanmayan polad çərçivə;
- Qapaqla təmasda olan vintli qapaq: poliuretan (PU);
- Ekranlı qapı: paslanmayan polad haşiyə, pleksiglas; elektrik qutusu: paslanmayan polad;
- Mexanik hissələrin birləşdirilməsi və bərkidilməsi: karbon polad, paslanmayan polad və s.;
- Möhür: rezin

Əsas Texniki Komponentlər

PLC: Siemens
Sensorlu ekran: Siemens
Servo: Siemens
Qırıcı: Schneider
Tezlik çeviricisi: Siemens
Düymə: Schneider
Siqnal işığı: Schmersal
Təhlükəsizlik qapı açarı: Schmersal
Sensor: SICK/IFM/LEUZE
Uzaqdan modul: Fbox-WIFI (ani rabitə və uzaqdan idarəetmə üçün)

Yuxarıdakı markalar tükənərsə, əvəzində ekvivalent markaları seçəcəyik.

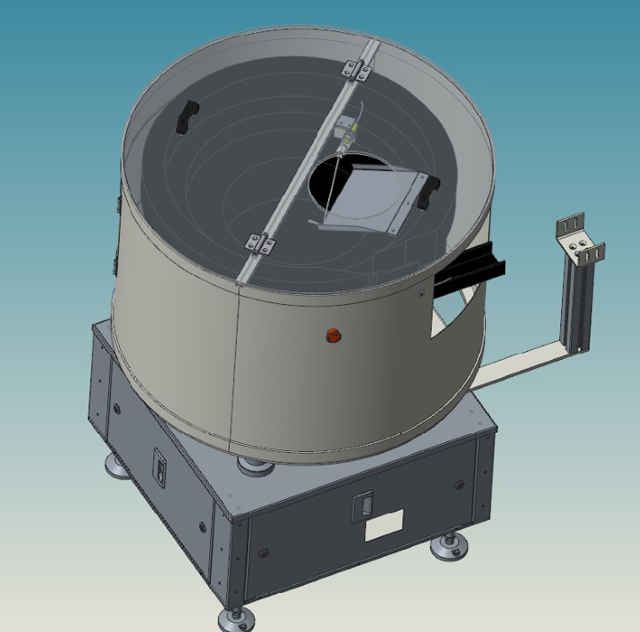

Avtomatik Qapaqlı Lift və Açar

Nizamsız püskürtmə qapağının titrəmə prinsipi ilə, dairəvi qapağı isə yerləşdirmə lövhəsi ilə nizamlanmasıdır. Qapaq qapaq kanalından nizamlı şəkildə çıxarılır və qapaq maşını paylayıcı lövhədən tutulur.
Açıcının sürəti avtomatik olaraq liftə uyğun olaraq tənzimlənir. Lift scrambler ilə birləşdirilir və bütün xətt sürətinə uyğun gələn qapaq göndərmə sürətini avtomatik idarə edir.
Scrambler əl ilə tənzimlənmədən avtomatik qapaq maşını interfeysi tərəfindən idarə olunur.
Parametrlər saxlanıla bilər.
Sürətli keçid.
