- Model: VK-TFS-009UDC
- Sızdırmazlıq diametri: 5-50 mm
- Çıxış gücü: 2,8 kVt
- Gərginlik: AC220V/təkfaza 50/60HZ
- Maşının çəkisi: 390 kq
- Qablaşdırmadan sonra: 420 kq
- Maşının ölçüsü: 1200*1540*1700mm
- Doldurma diapazonu: A:6-60ml, B:10-120ml, C:25-250ml, D:250-500ml (Müştəri tərəfindən verilir)
- Nəzarət tərzi: PLC nəzarəti
- Vaxt tənzimlənməsi: elektron tənzimləmə
- Qablaşdırma: Plywood qutu qablaşdırma
Maşınla işləmə prosesi:
Avtomatik Boru Yükləmə → Borunun Avtomatik Orientasiyası → Avtomatik Doldurma → Avtomatik Mühürləmə → Tarixin Avtomatik Çapı → Avtomatik kəsmə → Borunun Avtomatik Çıxarılması;
Xüsusiyyətlər
İstifadəsi və saxlanması asandır.
Bir vaxtda avtomatik yerləşdirmə, doldurma, qaynaq, kəsmə və kəsmə, çap kodu.
Paslanmayan polad maşın gövdəsi, güclü və gözəl görünüş,
Sızdırmazlıq qəlibi müştəri tələblərinə uyğun olaraq düzəldilə bilər. Çox ölçülü boruları möhürləyə bilər.
Pnevmatik üçün ultrasəs möhürləyici maşın enerji mənbəyi, sabit işləyir, zədələnməsi asan deyil, müştərilər əmin istifadə edə bilərlər.
Ultrasəs tezliyi beynəlxalq standartlara cavab verə bilər, insana və ya ətraf mühitə zərər vermir
Vaxtında işləyə bilər, istilik vaxtını gözləməyə ehtiyac yoxdur.
Əsas Parametr
Model | VK-TFS-009UDC |
Sızdırmazlıq Dia | 5-50 mm |
Çıxış gücü | 2,8 kVt |
Gərginlik | AC220V/təkfaza 50/60HZ |
Maşının çəkisi | 390 kq |
Qablaşdırmadan sonra | 420 kq |
Maşın ölçüsü | 1200*1540*1700mm |
Doldurma diapazonu | A:6-60ml, B:10-120ml,C:25-250ml,D:250-500ml (Müştəri tərəfindən verilir) |
Nəzarət üslubu | PLC nəzarət |
Vaxt tənzimlənməsi | elektron tənzimləmə |
Qablaşdırma | Kontrplak qutu qablaşdırma |
Təfərrüatlar

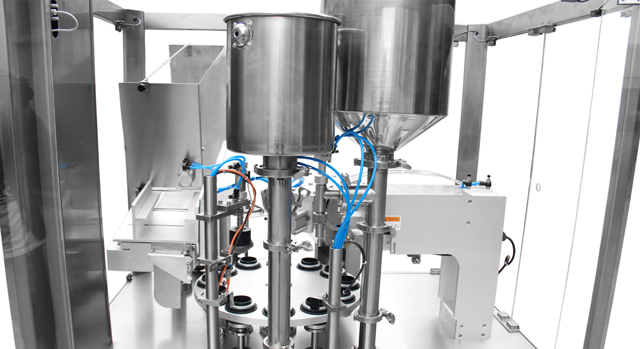

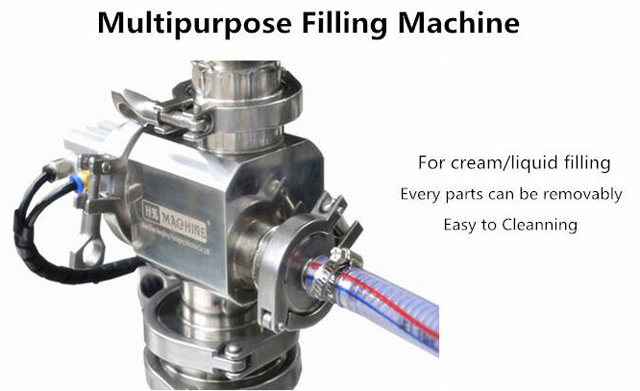

Doldurma sistemi su kimi aşağı özlülükdən bal kimi daha yüksək özlülüyə qədər doldurma materiallarında çoxməqsədlidir.

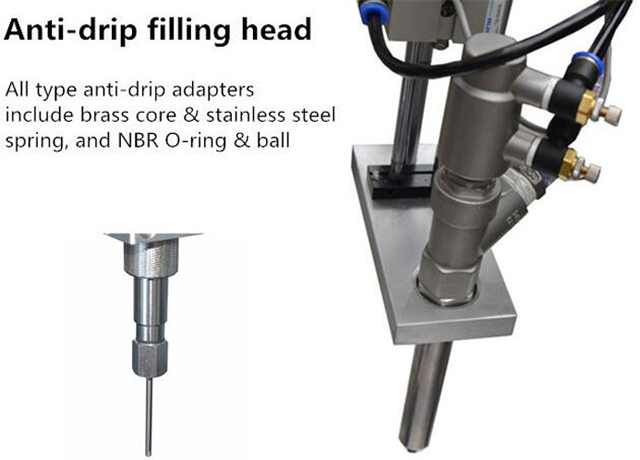

Doldurma başlığı damlamanın qarşısını alır; Bütün doldurma ucluqları adapterlərinə mis əsas və paslanmayan polad yay və NBR O-ring və top daxildir

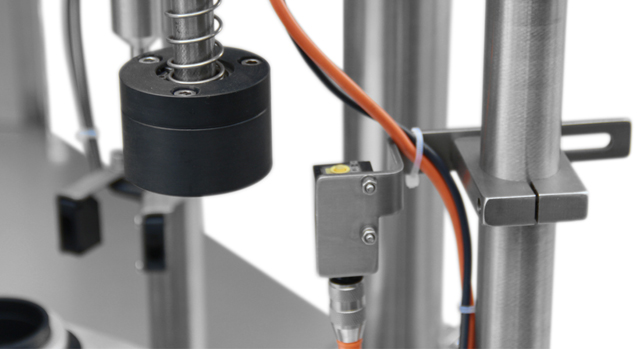

Ultrasəs kəsmə və möhürləmədən əvvəl boruları aşkar etmək üçün ultrasəs aktivləşdirilmiş sensor:

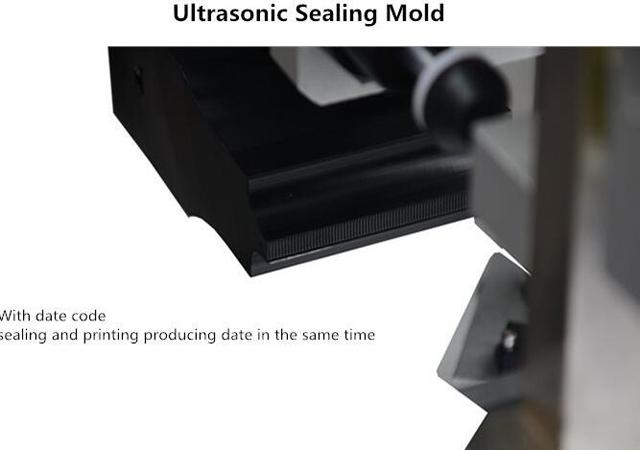

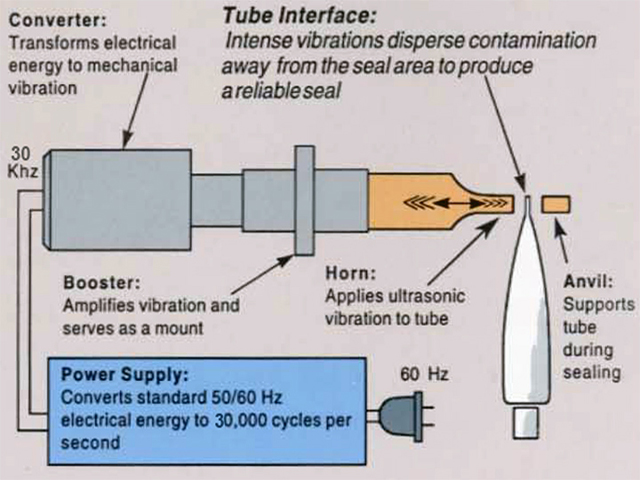

Ultrasəs sızdırmazlığı

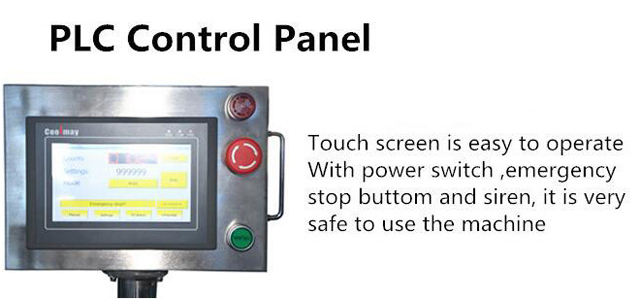

PLC idarəetmə paneli elektrik açarı, təcili dayandırma düyməsi və siren ilə işləmək asandır; Təcili istifadə üçün qəfil dayanma;

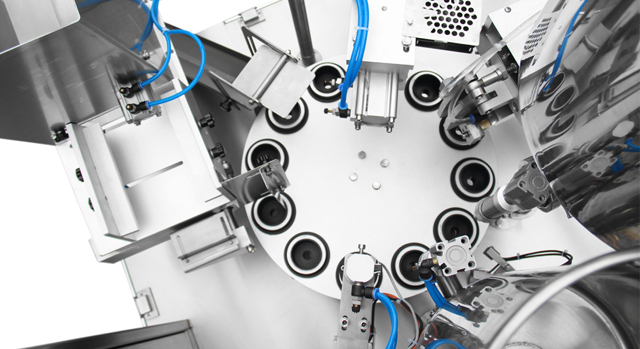

Disk rezin üzük və PP qəliblə xüsusi hazırlanmış 10 ədəd boru tutucularından ibarətdir; Boruların müxtəlif diametrləri müxtəlif boru tutucular dəstini tələb edir;

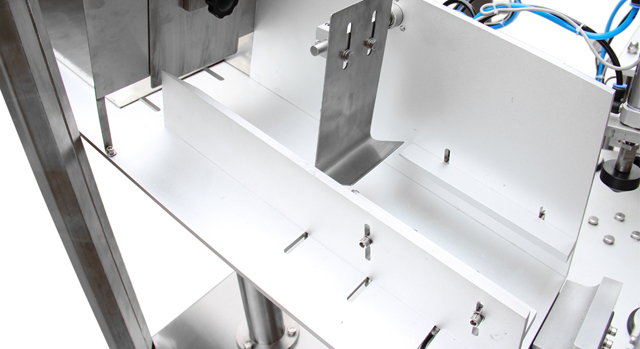

Boru qidalandırma sistemi boruları avtomatik şəkildə çatdırır;
Konfiqurasiya və ehtiyat hissələrinin siyahısı
Komponentlər | ||
Göz Sensoru | MATSUŞİTA | Yaponiya |
Ultrasonik Transduser | Amria | Çin |
Nəzarət etmək | Omron | Yaponiya |
PLC | Delta | Tayvan |
Motor | Namvan | Çin |
Əsas Motor | Ötürücü başlıq | Tayvan |
Silindr | AirTac | Tayvan |
Selenoid | Jaurling | Çin |
Estafet | Omron | Yaponiya |
İnduktiv keçid | AirTac | Tayvan |
Model: | Ehtiyat hissələri | Şəkil |
1 | Ultrasonik Elektrik lövhəsi | |
2 | Eletrik Gözlər | |
3 | Ultrasonik Transduser | |

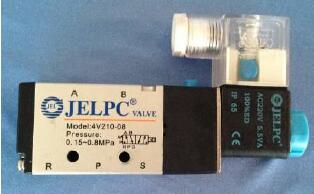

4 | Elektromaqnit klapan | |

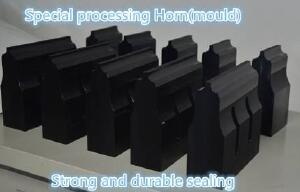

5 | Üst qəlib | |

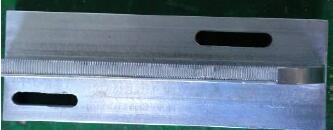

6 | Aşağı Kalıp | |
7 | Boru Tutacağı | |
8 | Motor/Segregator | |
9 | Estafet | |
10 | Silindr ACQ50*20-SB | |
11 | Silindr MA20*100-S-CA | |
12 | Silindr |

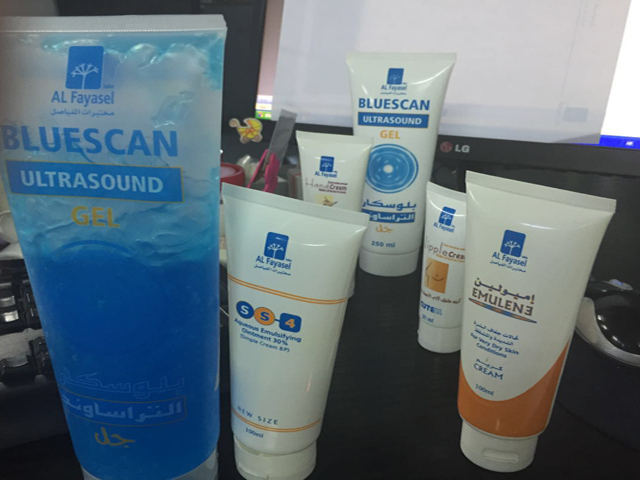

Nümunələr

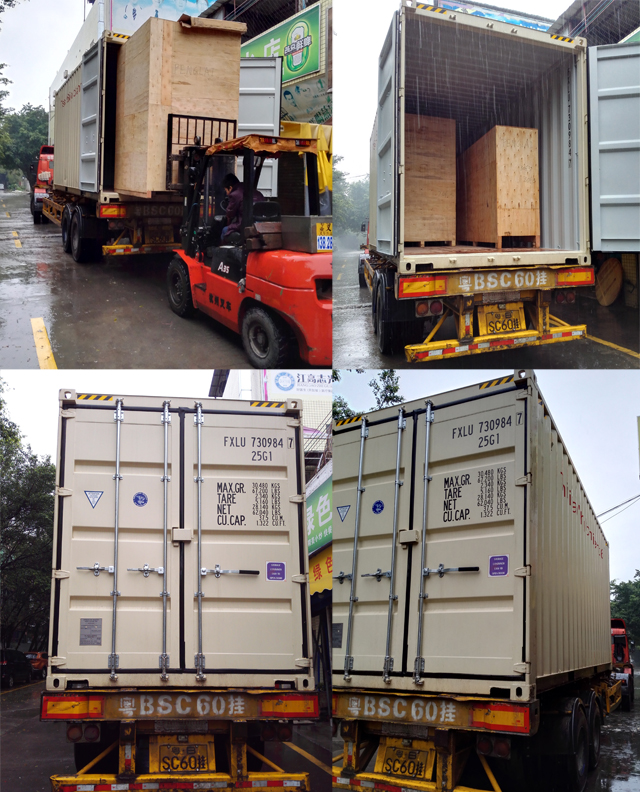

Taxta qutu qablaşdırma
Zəmanət: Bütün maşın üçün 1 il zəmanət tələb edir. (Qəzalar, yanlış istifadə, yanlış tətbiq, saxlama zədələnməsi, səhlənkarlıq və ya avadanlıq və ya onun komponentlərinin dəyişdirilməsi nəticəsində yaranan problemlər zəmanətdən çıxarılır. Həmçinin asanlıqla qırılan ehtiyat hissəsi zəmanətə daxil edilmir)
Quraşdırma: Maşın fabrikinizə çatdıqdan sonra, ehtiyacınız olarsa, texnikimiz maşını quraşdırmaq və sınaqdan keçirmək üçün yerinizə gedəcək, həmçinin işçini maşını idarə etməyi öyrədəcək (qatarın vaxtı işçinizdən asılıdır). Xərclər (təyyarə bileti, yemək, otel, ölkənizdə səyahət haqqı) hesabınızda olmalıdır və texniki işçi üçün gündə 150 usd ödənilməlidir. Həmçinin təlim etmək üçün fabrikimizə gedə bilərsiniz.
Xidmətdən sonra: Maşında problem yaranarsa, texnikimiz maşını mümkün qədər tez aradan qaldırmaq üçün yerinizə gedəcək. Xərc hesabınızda olmalıdır (yuxarıda olduğu kimi).
