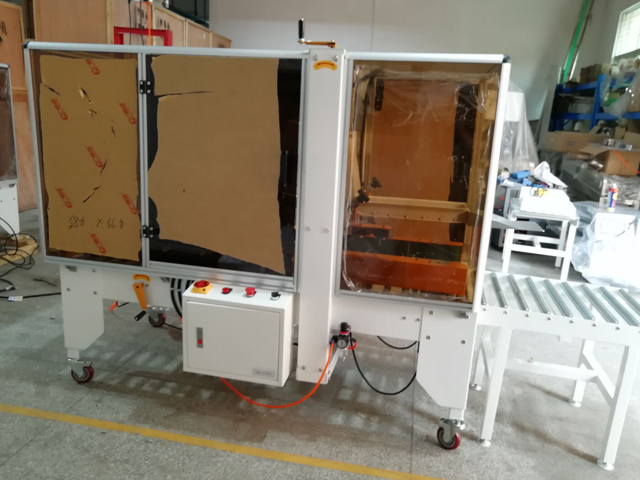

Qalay qutuları kartonları möhürləyən maşın qutusunu bağlayan möhürləyici avadanlıq

Sızdırmazlıq sürəti: 800~900 / SAAT
Karton ölçüsü (W): 150mm ~ 500mm
Karton hündürlüyü (H): 120mm~500mm
Karton uzunluğu (L): 200mm~600mm
Tətbiq olunan lent: 48~60~75W x 1000ML
Rolik Uzunluğu: 570 ~ 770 mm (tənzimlənə bilər)
Maşın Ölçüsü: L1880 x W900 x H1510mm
Çəki: ≈180Kgs
MAX: 50dBA
Elektrik istehlakı: MAX: 1.2KW
Enerji təchizatı: 220V/50Hz/60Hz/1Ph və ya 380V/50Hz/60Hz/3Ph
Hava Mənbəsi: 3kg/sm2 100nl/dəq

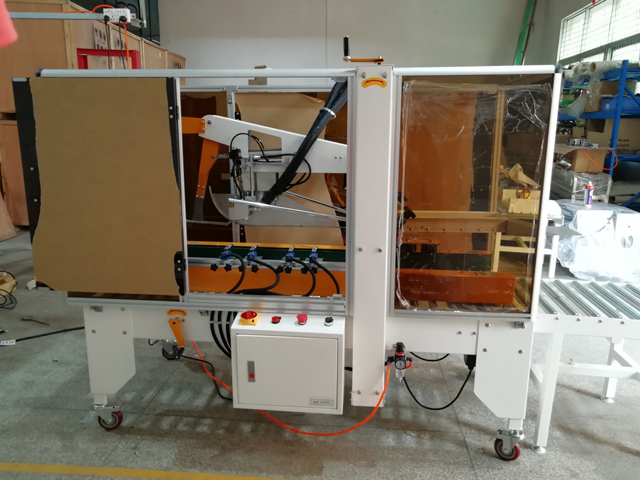

Maşın iki hissədən ibarətdir: Karton bağlama maşını və isti ərimə yapışqan cihazı; Bu möhürləyici karton möhürləmə və lent üçün uyğundur, Avtomatik qatlanan qapaqlı Avtomatik yapışan lent maşını, rahatlıq və qənaətcillik və səmərəlilik funksiyasının ideal qablaşdırma avadanlığı xüsusiyyətləridir.

Karton qatlanan möhürləmə maşını yarı avtomatik üçün qəbul edilmiş hissələr
1. Motor: Taiwan Luyang
2. Elektrik açarı: Koreya KACON
3. Rulman: Yaponiya NSK
4. Kesici: Yaponiya SKD11
5. Konveyer kəmərləri: İtaliyadan idxal
6. Təkər: VK-CS-50E
7. Toxunan keçid: Yaponiya OMRON
8. Aralıq Relay: Janpan IDEC
9. AC kontaktoru: CHINT
10. Silind: Tayvan ŞARKO
11. Maqnit klapan: Tayvan SHARKO

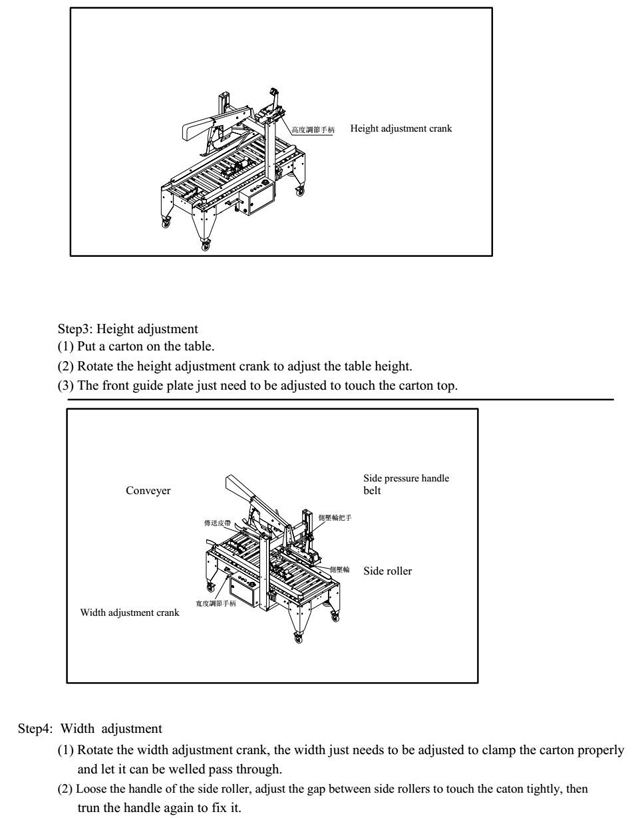

Karton möhürləyicisini müxtəlif ölçülü kartonlar üçün necə tənzimləmək olar:

Tənzimləmə işlərini yerinə yetirməzdən əvvəl, enerji təchizatını ayırın.

Addım 1: Masanın hündürlüyünün tənzimlənməsi

Avadanlıqları düzgün saxlama yerində torpaqlayın, masanın üstünü istədiyiniz hündürlüyə uyğunlaşdırın.
(1) Tənzimlənən vintini gevşetin.
(2) Masa ayağının hündürlüyünü tənzimləyin.
(3) Vidanı kilidləyin.
(4) Mövqeyi düzəltmək üçün dayandırıcıya basın.

Addım 2: Pnevmatik tənzimləmə

(1) Maşını pnevmatik təchizatı ilə birləşdirin.
(2) Vidanı çəkin və təzyiqi artırmaq üçün saat yönünə, təzyiqi azaltmaq üçün isə saat yönünün əksinə çevirin
(3) Pnevmatik təzyiq təxminən 5-6kq/sm2-ə tənzimlənməlidir.
(4) Tənzimləmə işlərini tamamladıqdan sonra vinti möhkəm çevirin.

Spesifikasiya

Sızdırmazlıq sürəti: 800~900 / SAAT
Karton ölçüsü (W): 150mm ~ 500mm
Karton hündürlüyü (H): 120mm~500mm
Karton uzunluğu (L): 200mm~600mm
Tətbiq olunan lent: 48~60~75W x 1000ML
Rolik Uzunluğu: 570 ~ 770 mm (tənzimlənə bilər)
Maşın Ölçüsü: L1880 x W900 x H1510mm
Çəki: ≈180Kgs
MAX: 50dBA
Elektrik istehlakı: MAX: 1.2KW
Enerji təchizatı: 220V/50Hz/60Hz/1Ph və ya 380V/50Hz/60Hz/3Ph
Hava Mənbəsi: 3kg/sm2 100nl/dəq

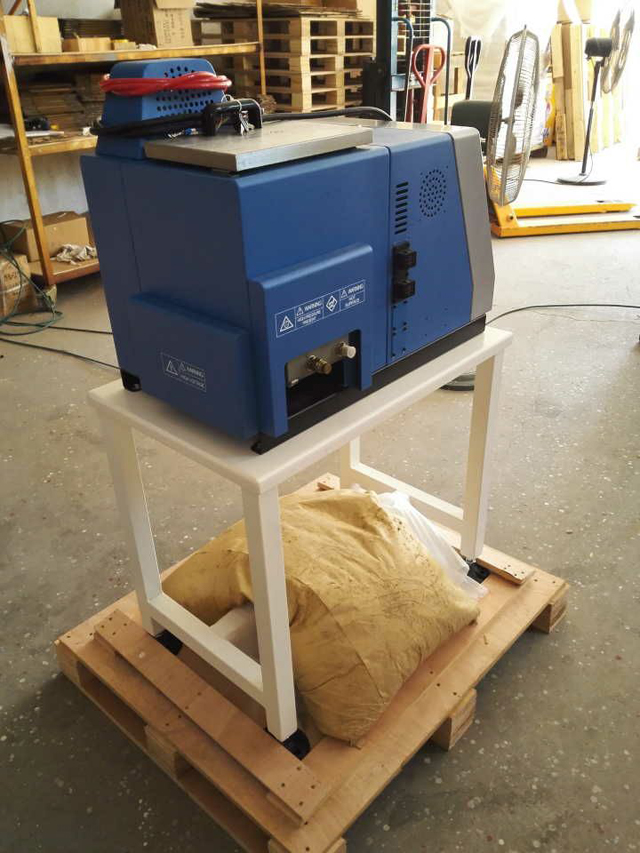

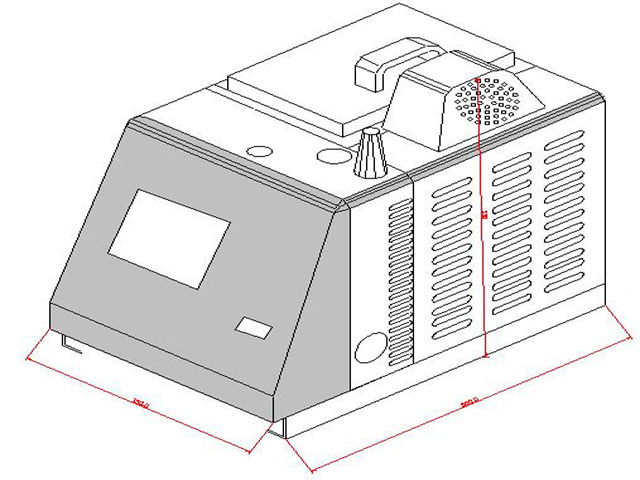

İsti ərimə yapışqan cihazının texniki parametrləri

Yapışqan silindrinin həcmi: 10L
Saxlama tutumu: 9.8L
Hava təzyiqi diapazonu: 48-415kpa (10-60psi)
Giriş gərginliyi standartı: AC200-240V 1PH 50/60HZ
Maşının ölçüsü: 750*450*470mm
Maşının çəkisi: 65 kq
Mühit Temperatur Aralığı: 0-50 ℃
Temperatur Aralığı: 0-260 ℃
Maks. İşçi Hidravlik Təzyiq: 8.7Mpa
Qoruma səviyyələri: IP54

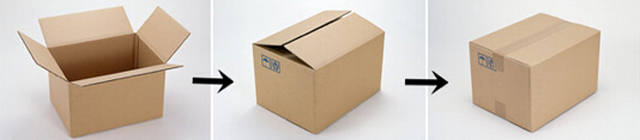

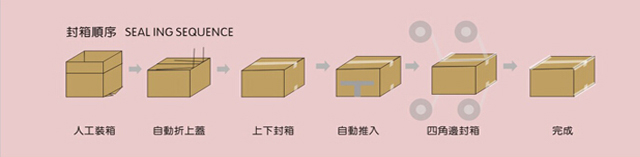

Qutu Kartonları Möhürləyən Avadanlıqdan Karton Möhürləmə Prosesi üçün Akış Diaqramı:

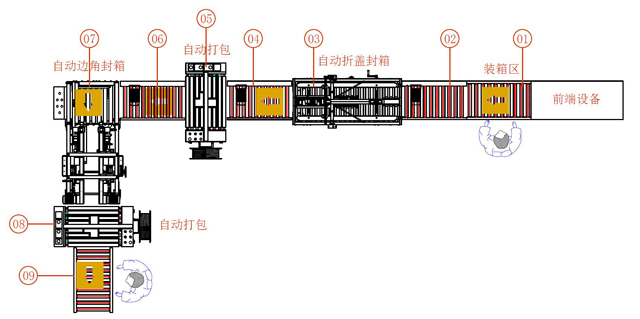

Tam Avtomatik Karton Mühürleme Son Qablaşdırma Prosesi üçün İş axını:

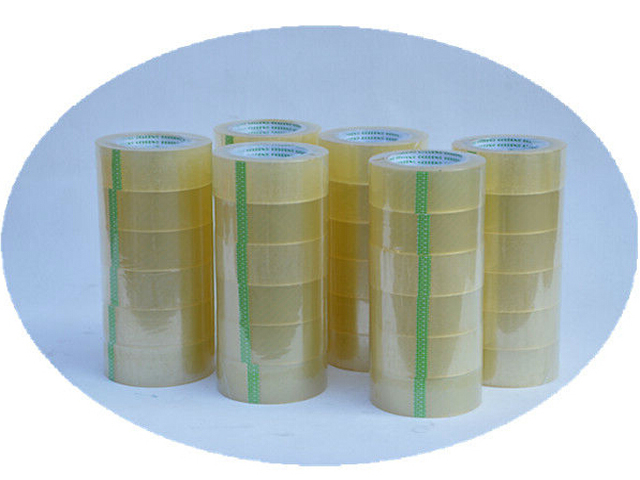

Kartonları möhürləmək üçün karton bağlama maşını ilə təchiz edilmiş yapışan lentlər:

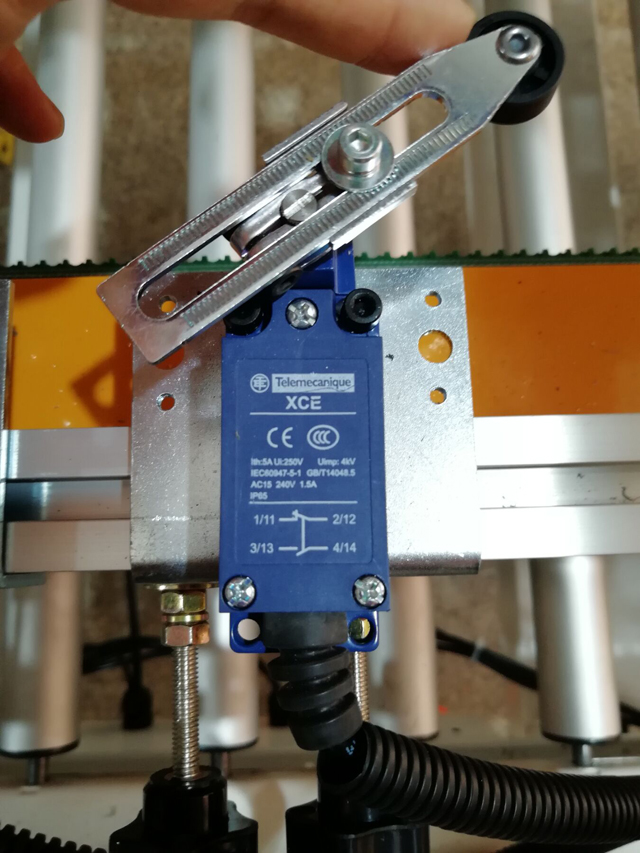

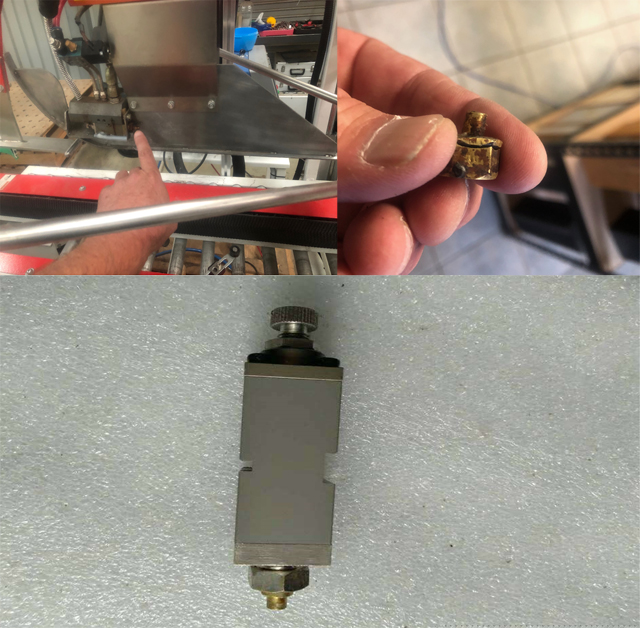

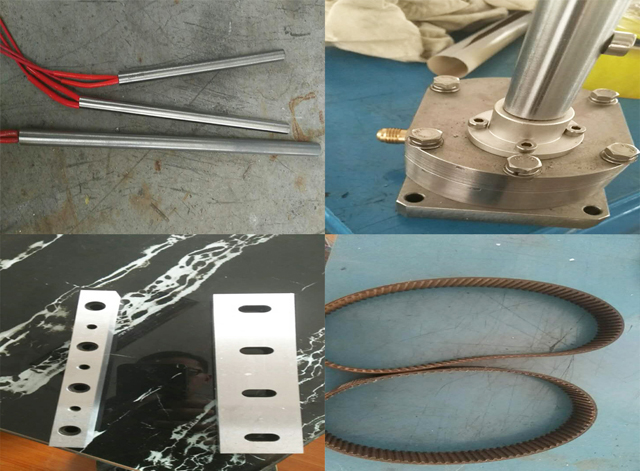

Sızdırmazlıq Maşının Ehtiyat hissələri:

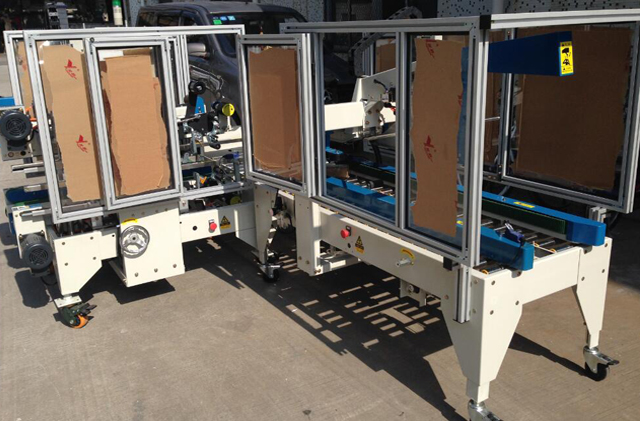

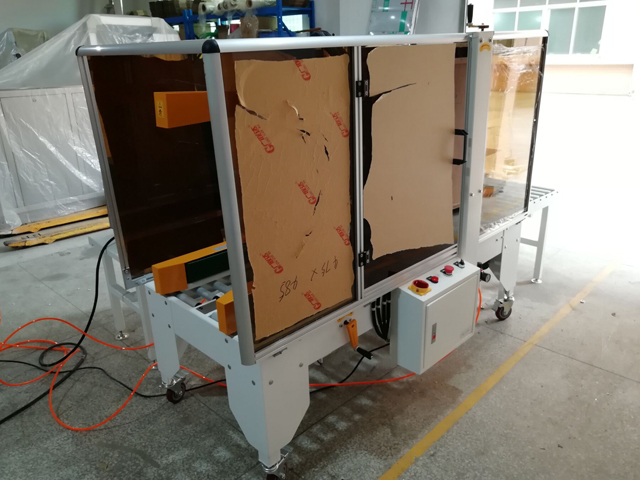

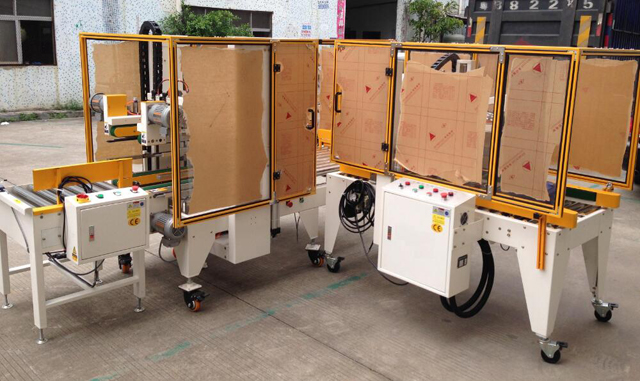

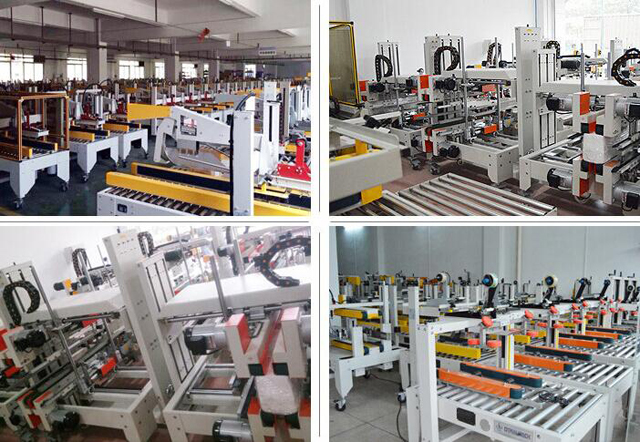

Karton Bağlama Maşınları üçün Zavod Sexi Quraşdırma İstifadəyə Verilməsi üçün Müxtəlif Model

Karton Quraşdırma Sızdırmazlıq Avadanlığında nasazlıqlar və həll yolları:

Möhürləyicinin nasazlığı və həlli
yox	nasazlıq	Mümkün səbəb	Həll
1	Yapışqan lent kəsilə bilməz	Reamer yamağı kifayət qədər kəskin deyil. Raybanın dişi bağla sıxışıb.	Oyucu yamağı dəyişdirin Oyucu yamağı yuyun
2	Yapışqan lent kəsildikdən sonra quyruq var.	Reamer yamağı kifayət qədər kəskin deyil. Rayba oturacağında sap var. Çəkmə yayı çox boşdur.	Raybanın oturacağındakı qozun çox boş olub olmadığını yoxlayın. Lazım gələrsə, qozu yağlayın.
3	Yapışqan lent kartona tamamilə yapışa bilməz.	Əsas yay çox boşdur və rulonun oxunda yapışqan var. Yapışqan lent diskvalifikasiyadır	Əsas yayın çəkilməsini tənzimləyin və rulonu təmizləyin. Yapışqan lenti dəyişdirin
4	Karton ortada kilidlənib.	Yapıştırma çarxındakı qoz çox sıxdır, kartonun daşıma xəttinin hündürlüyünün tənzimlənməsi uyğun deyil və əsas yay çox sıxdır.	Yapıştırma çarxını gevşetin, qozu tənzimləyin, hündürlüyü yenidən tənzimləyin və əsas yayı gevşetin.
5	Sızdırmazlıq zamanı yapışan lent kəsilir.	Reamer yamağı həddindən artıq uzun çıxır.	Reamer yamasının yerini aşağı salın.
6	Yapışqan lent tez-tez yoldan çıxır.	Kartondakı istiqamətləndirici rulonun təzyiqi bərabər deyil.	Bələdçi rulonun yerini yenidən tənzimləyin.
7	Yapışqan lent mərkəzi xəttdə deyil.	Antiretror təkəri qırılıb.	Anti-retror dəyişdirin.
8	Sızdırmazlıq zamanı anormallıq var.	Axletree oturacağında toz var.	Axletree oturacağını təmizləyin və yağlayın.
9	Möhürlənmədən əvvəl çubuq və möhürləndikdən sonra pərdə var.	Müxtəlif qayışların sürəti fərqlidir və maşına itələyərkən karton lazımi yerdə deyil.	Kartonun düzgün yerə qoyulması üçün hər bir daşıma xəttinin çəkilməsini ardıcıl olaraq tənzimləyin.
10	Sızdırmazlıqdan sonra örtük var	yapışan lentin gərginliyi çox böyükdür

Zəmanət: Bütün maşın üçün 1 il zəmanət tələb edir. (Qəzalar, yanlış istifadə, yanlış tətbiq, saxlama zədələnməsi, səhlənkarlıq və ya avadanlıq və ya onun komponentlərinin dəyişdirilməsi nəticəsində yaranan problemlər zəmanətdən çıxarılır. Həmçinin asanlıqla qırılan ehtiyat hissəsi zəmanətə daxil edilmir)

Quraşdırma: Maşın fabrikinizə çatdıqdan sonra, ehtiyacınız olarsa, texnikimiz maşını quraşdırmaq və sınaqdan keçirmək üçün yerinizə gedəcək, həmçinin işçini maşını idarə etməyi öyrədəcək (qatarın vaxtı işçinizdən asılıdır). Xərclər (təyyarə bileti, yemək, otel, ölkənizdə səyahət haqqı) hesabınızda olmalıdır və texniki işçi üçün gündə 150 usd ödənilməlidir. Həmçinin təlim etmək üçün fabrikimizə gedə bilərsiniz.

Xidmətdən sonra: Maşında problem yaranarsa, texnikimiz maşını mümkün qədər tez aradan qaldırmaq üçün yerinizə gedəcək. Xərc hesabınızda olmalıdır (yuxarıda olduğu kimi).
