Yarı Avtomatik Qapaq Qapaqları Şüşə Kavanozlar Butulkalar Vakuum Qapaq Maşını
  • VK-SVC Şüşə Kavanoz Vakuum Qapaq Maşını
  • Enerji təchizatı: AC220V/50-60Hz
  • Qapaq sürəti: 1200-1500bph
  • Güc: ≤1.3KW (vakuum nasosu daxildir)
  • Qapaq diametri: Φ30-Φ85mm, Φ85-Φ110mm
  • Şüşə hündürlüyü: 50-180mm, 120-250mm
  • Şüşə diametri: Φ30-Φ80mm Φ80-Φ150mm
  • Məhdud vakuum dərəcəsi: -0.08Mpa
  • Qapaq burulması: 5-25 NM
  • Hava sərfi: 0,5m3/0,7Mpa
  • Maşının ölçüsü: 750*700*1350mm
  • Çəkisi: 157 kq

Bu seriyalı qapaq maşını illərlə istehsal təcrübəsi ilə özümüz tərəfindən tədqiq olunur və istehsal olunur, yerli orijinal yaradılışdır, vakuum nasosundan istifadə edir, mövcud yüksək vakuum dərəcəsi, qapaq fırlanma anı və vakuum səviyyəsi müxtəlif cihazlara uyğun olaraq tələb əsasında təyin edilə bilər. qapaq üçün müxtəlif forma və ölçülərdə şüşələr, güclü uyğunluq və tənzimləmək asandır.

Əsas pnevmatik və elektrik komponentləri dünyaca məşhur brendlərdəndir, sabit və etibarlı performansa malikdir.

Qida, konservləşdirilmiş qidalar, içkilər, ədviyyatlar, sağlamlıq məhsulları və digər sənayelər üçün vakuum qapaqları olan şüşə qablarda geniş istifadə olunur.

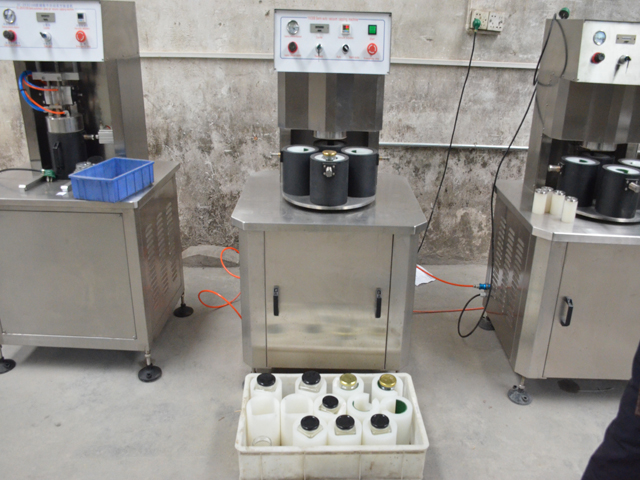

Qapaq yarı avtomatik üçün kvadrat bankalar ilə MAŞIN.jpg

Daxil edilmiş vintli qapaqda olduğu kimi yanlardan bərkidilmə əvəzinə, qapağın qapağı möhkəm tutan və qapağı yuxarıdan şüşənin üzərinə fırladan çəngəl var və buna görə də qapağın fırlanma momentini idarə etmək üçün mufta mexanizmi çox dəqiq quraşdırıla bilər.

Chuck Capping maşınları tək başlıqdan çox başlı yüksək sürətli maşınlara qədər mövcuddur. Çubuq qapaq maşınının böyük üstünlüyü onun yüksək sürətli işləmə üçün miqyaslılığı və əlbəttə ki, qapağın dəqiq fırlanmasıdır.

Çubuq qapağının dezavantajı ondan ibarətdir ki, hər bir şüşə ölçüsü hissələrin dəyişdirilməsini tələb edir və qapağın ölçüləri dəyişərsə, bütün çubuqlar da dəyişməlidir (çeşidləmə və qapağın daşınması da hissələrin dəyişdirilməsini tələb edə bilər).

Qapaq bağlama maşınını nəzərdən keçirərkən, xəttdəki bütün şüşələr üçün eyni qapaqlardan istifadə etməyi ciddi şəkildə düşünmək lazımdır, çünki şüşə dəyişdirmə hissələri müxtəlif qapaqlar üçün çəngəlləri dəyişdirmək üçün nisbətən ucuzdur.

Əsas Texniki Parametr:

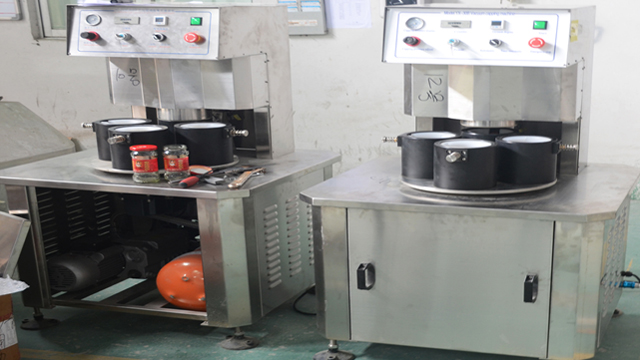

vakuum qapaq maşın avadanlıq.jpg

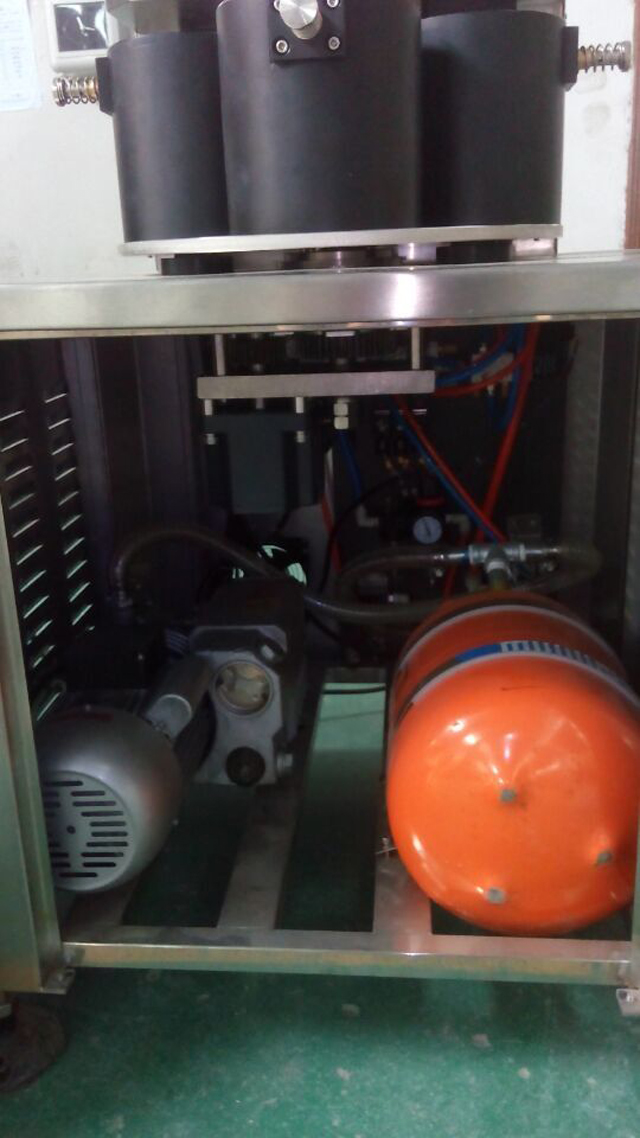

vakuum qapaq avadanlığının daxilində.jpg

Model: VK-SVC

Enerji təchizatı: AC220V/50-60Hz

Qapaq sürəti: 1200-1500bph

Güc: ≤1.3KW (vakuum nasosu daxildir)

Qapaq diametri: Φ30-Φ85mm, Φ85-Φ110mm

Şüşə hündürlüyü: 50-180mm, 120-250mm

Şüşə diametri: Φ30-Φ80mm Φ80-Φ150mm

Məhdud vakuum dərəcəsi: -0.08Mpa

Qapaq burulması: 5-25N.M

Hava sərfi: 0,5m3/0,7Mpa

Maşın müştərilərdən göndərilən faktiki bankalar/şüşə nümunələrinə görə fərdiləşdirilməlidir:

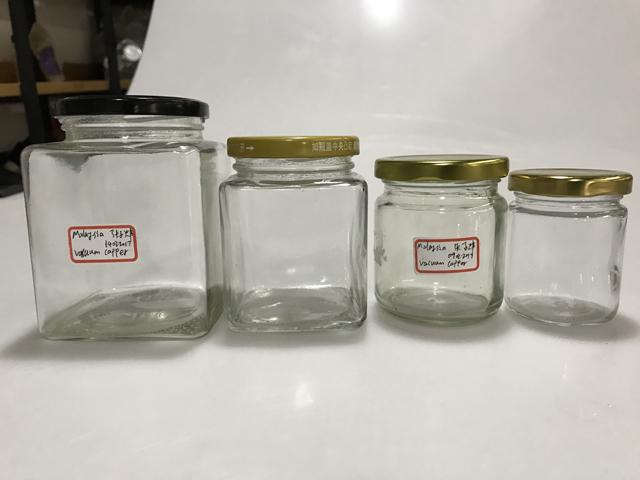

vakuum qapaqları üçün butulkalar və qapaqlar.jpg

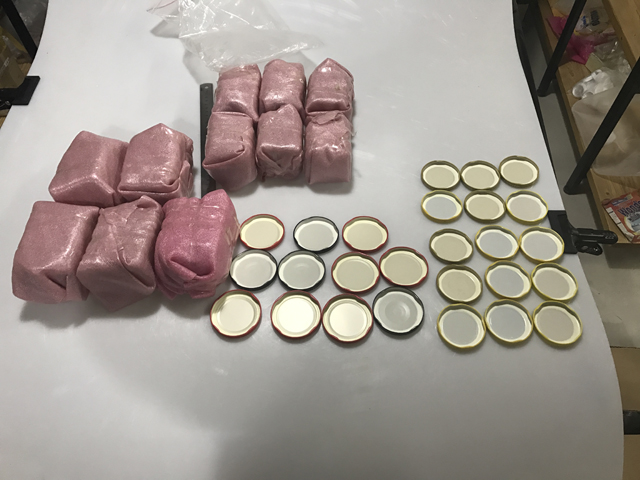

vakuum qapaqları üçün qapaqlar və butulkalar.jpg

Əməliyyat təlimatı:

A. Struktur və İş Prinsipləri

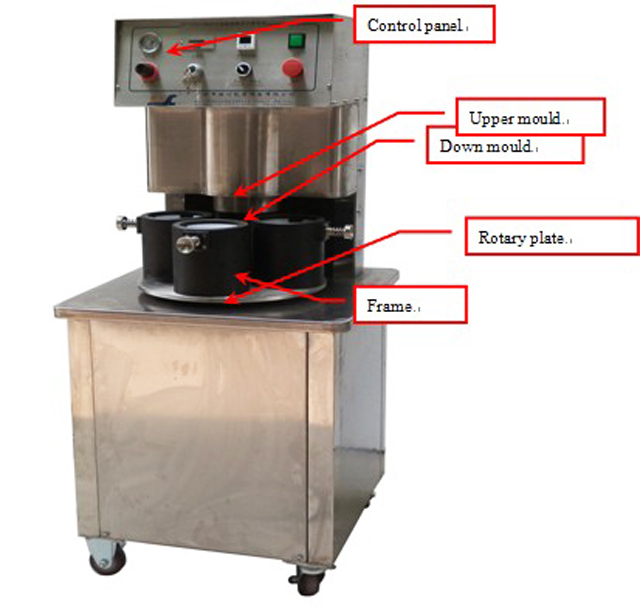

vakuum qapaq avadanlıqları.jpg

Şəkil 1 Vakuum qapaq maşını

İş prinsipləri və funksiyaları

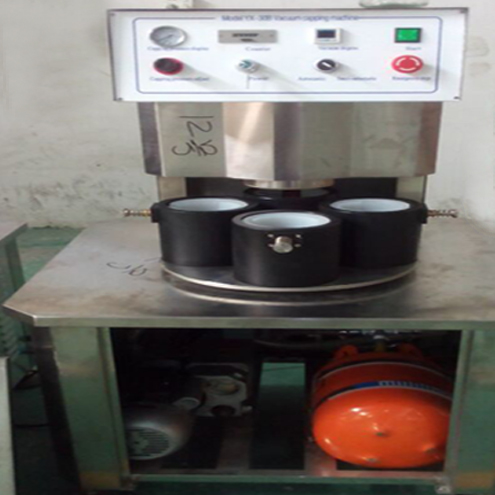

vakuum qapağı üçün illüstrasiya.jpg

Bu maşın dəzgah çərçivəsindən, yuxarı qəlib aşağı qəlibdən, fırlanan mövqe sistemindən, qapaq quruluşundan, vakuum sistemindən, elektrik və təzyiqə nəzarət sistemindən ibarətdir. İşləmə üsulu: qapaqlı stəkanı aşağı qəlibə qoyun, sonra aşağı formanı əl ilə qapaq başlığının ortasına qoyun. Sonra maşın avtomatik olaraq vakuumla bağlanacaq.

Bu Maşın Aşağıdakı kimi funksiyalara malikdir:

1. Aşağı qəlibi qapaq başlığının mərkəzinə qoyduğunuz zaman maşın avtomatik olaraq vakuumla qapaqlanacaq;

2. Ən aşağı vakuum dəsti funksiyası: maşın əvvəl təyin olunduğu kimi vakuum dərəcəsinə çata bilmirsə, maşın növbəti prosedur üçün işləməyəcək;

3. Qapaq fırlanma anı funksiyası: Qapaq başlığı hava silindri ilə hərəkət edir və təzyiqlə tənzimlənə bilər;

Əsas struktur və komponentlər:

Vakuum nasosu və vakuum çəni:

Vakuum nasosu və vakuum tankı vakuum funksiyasına nail olmaq üçün istifadə olunur, vakuum nasosu vakuum yağı ilə olmalıdır, içərisində vakuum yağının yarısı yaxşıdır. İçində vakuum yağı yoxdursa, maşından istifadə etmək qadağandır.

vakuum nasos tankı.jpg

Şəkil 2 Vakuum çəni və vakuum nasosu

Zəhmət olmasa vakuum nasosunu və vakuum çənini yuxarıdakı şəkildəki kimi birləşdirin və enerji verin

Fırlanan lövhə quruluşu

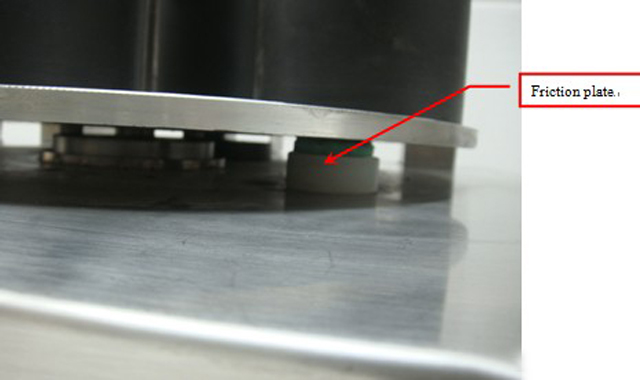

vakuum capper.jpg-dən sürtünmə lövhəsi

Şəkil 3

Bu fırlanan lövhə 4 pillə ilə hərəkət edir Fırlanan lövhənin sabit hərəkətini təmin etmək üçün bu fırlanan lövhə sabit hərəkəti təmin etmək üçün müqavimət göstərmək üçün 3 sürtünmə lövhəsi qəbul edir. İşləyərkən maşını təmiz saxlamalı, sürtünmə plitələri tədricən köhnəlir, mütəmadi olaraq yoxlanılır və mütəmadi olaraq dəyişdirilir.

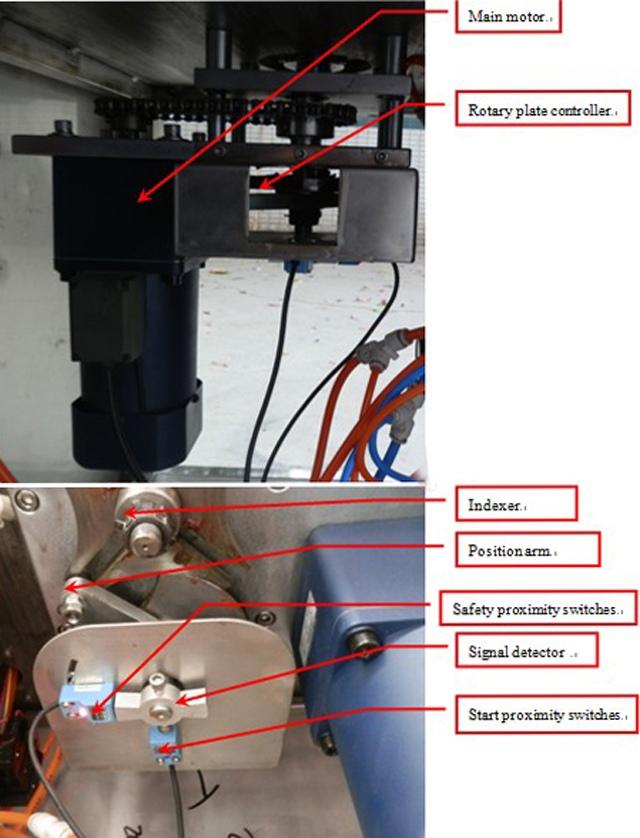

vakuum qapaq maşınlarının içərisində mühərrik.jpg

Şəkil 4

Dönən lövhə əsas mühərriklə hərəkət edir, siqnal detektoru başlanğıc yaxınlıq açarlarına keçdikdə və siqnallar aldıqda (siqnal detektoru və yaxınlıq açarları təxminən 2-3 mm-dir), yuxarı qəlib qapağa keçir, qapaqla bağlandıqda, motor hələ də işləyir. , siqnal detektoru təhlükəsizlik yaxınlıq açarlarına keçdikdə və siqnal aldıqda, motor işləməyi dayandırır.

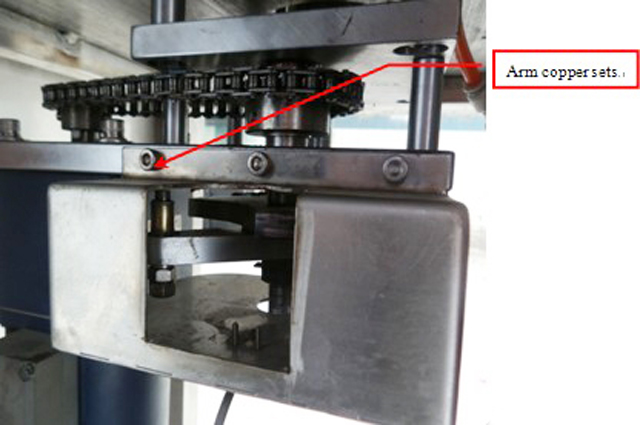

qapaq maşınından qol mis dəstləri.jpg

Şəkil 5

Qol mis dəstləri işləyərkən köhnələcək, üzərinə mütəmadi olaraq yağ sürmək və xarab olduqda dəyişdirmək lazımdır. Dəyişən zaman 5-ci şəkilə baxa bilərsiniz

Qapaq strukturu

qapaq baş

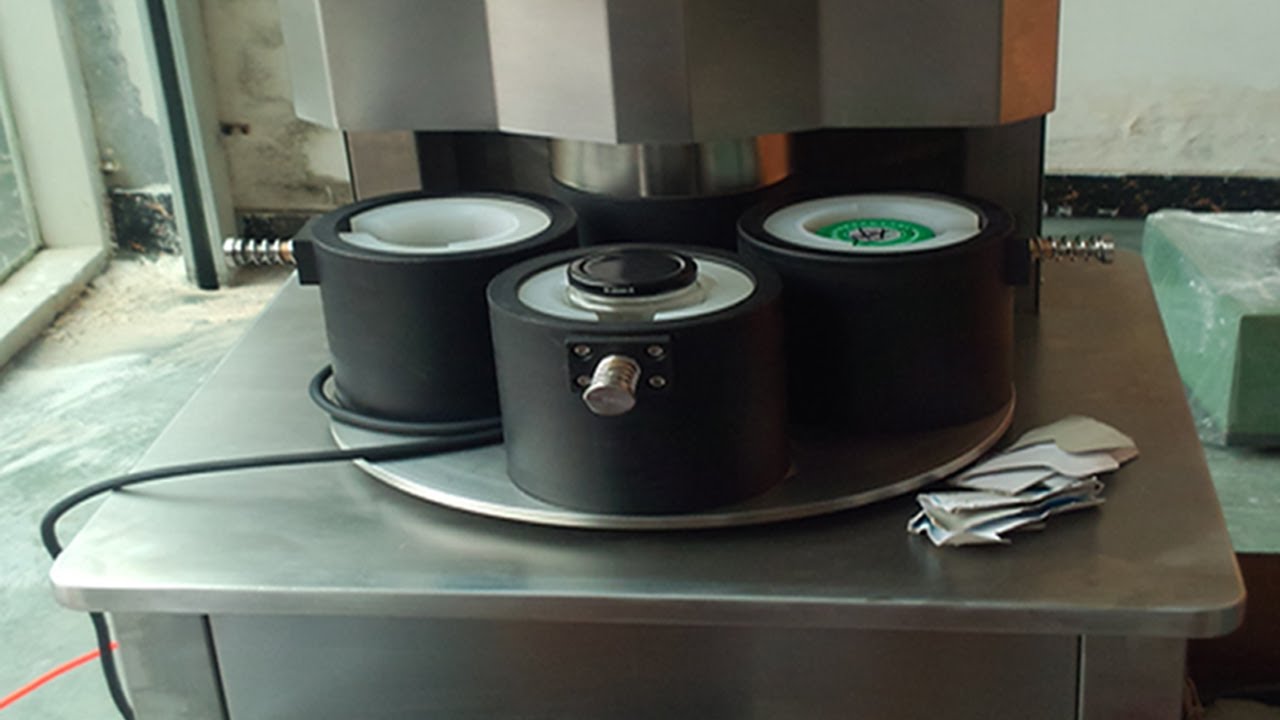

vakuum qapağı manual.jpg

Qapaq başlığı qaldırmaq və aşağı salmaq üçün silindrlə hərəkət edir, qapaq başlığı qapağa endikdə və əvvəllər təyin olunduğu kimi vakuum dərəcəsinə çatdıqda, qapaq başlığı növbəti prosedura keçəcək. Qapaq torku idarəetmə panelindəki qapaq təzyiq düyməsi ilə tənzimlənə bilər (İdarəetmə panelində gördüyünüz kimi)

Qapaq başlığının içərisindəki qırmızı rezin asan geyilən hissədir, tez-tez yoxlamaq və dəyişdirmək lazımdır. Qapaq bağlayarkən, qapaq başlığı qapaqlara möhkəm bağlanmalıdır, müxtəlif yüksəkliklərə nail olmaq üçün aşağı kalıbın içərisinə bir şey qoya bilərsiniz. Ancaq hündürlük çox ola bilməz və ya çox hündürlükdədirsə, vakuum funksiyasına nail ola bilməzsiniz, lakin kifayət qədər hündürlükdə deyilsə, onu bağlamaq olmaz. Adətən aşağı kalıbın qapaqları və yuxarı hissəsi üçün məsafə 16mm-19mm-dir.

Şüşə Klik Cihazı


Şəkil 7

Şüşə klik cihazı qapağı bağlayarkən şüşəni düzəltmək üçündür, fırlanan boşqab yerləşdirildikdə, şüşə klik silindri yaxşı qapağı təmin etmək üçün şüşəni düzəltmək üçün hərəkət edir.

Əsas Texniki Parametr:

Ölçülər: 600(L)×600(W)×1350(H)

Çəki: təxminən 110 ㎏

Enerji təchizatı: AC220V 50~60Hz

Güc: ≦150W (vakuum pompası olmadan)

Hava təzyiqi: 0,5~0,8 MPa

Hava sərfi: ≤0.2m3/dəq

Sürət: təxminən 25 şüşə/dəq

Qapaq diametri: xüsusi

Şüşə ölçüləri: xüsusi

Quraşdırma

1. Maşın təmiz və təhlükəsiz yerdə olmalıdır;

2. Fövqəladə dayandırıcının mövcud olduğundan əmin olun (şəkil 5);

3. Yoxlamaq üçün enerji təchizatı;

4. Maşını qaz kəməri ilə yağ və su ayırıcıya birləşdirin, hava təzyiqini 0,6Mpa-a tənzimləyin;

5. Vakuum çənini maşına birləşdirin. Qaz sızmasının olmadığından əmin olun.

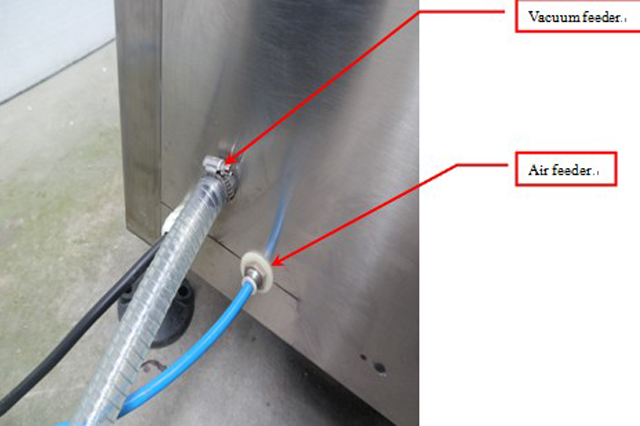

vakuum qapaqlı hava mənbəyi avadanlığı.jpg

Şəkil 8

İdarəetmə Panelinin işləməsi

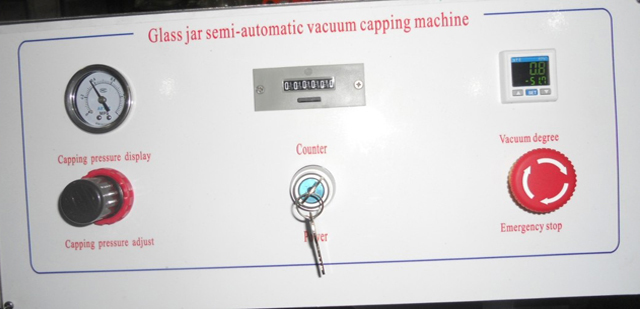

vakuum qapaq maşınlarının paneli.jpg

Şəkillər

İdarəetmə paneli qapaq təzyiq masası, qapaq təzyiqinin tənzimlənməsi, sayğac, elektrik açarı, vakuum tənzimlənməsi və təcili dayandırmadan ibarətdir.

1. Qapaq təzyiqinin tənzimlənməsi qapaq torkunu tənzimləmək üçün istifadə edilə bilər, saat yönünde olduqda, təzyiq artdıqda, qapaq torku daha güclüdür, saat yönünün əksinə olduqda, təzyiq azalır, qapaq torku daha kiçikdir;

2. Təcili dayanma, fövqəladə bir hadisə baş verdikdə, təcili dayandırma düyməsini sıxın, sonra maşın təhlükəsiz vəziyyətdə olacaq;

3. Sayğac neçə qədəh istehsal etdiyinizi saymaq üçündür, sıfırlama düyməsini qoysanız, sayğac sıfıra bərabər sayılacaq;

4. Vakuum dərəcəsini tənzimləmək lazımdırsa, vakuum tənzimlənən cədvəldə “M” düyməsini basın və o, “St1” göstərəcək, tənzimləmək üçün “︽”“︾” düyməsini sıxın.

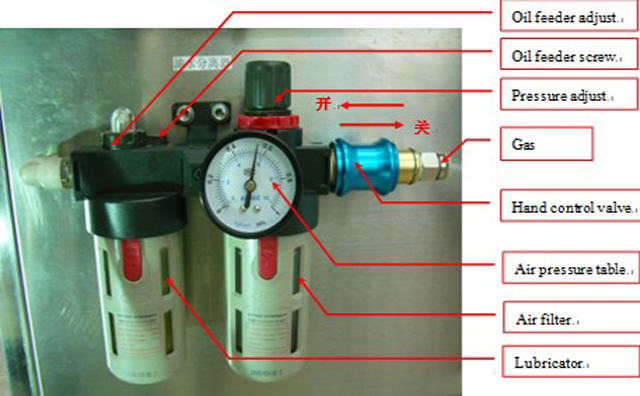

Yağ və Su Ayırıcı və Təzyiq və Tənzimləmə (Şəkil 10)

vakuum capper üçün yağ su ayırıcı.jpg

Şəkil 10

Yağ və su ayırıcısı əl idarəetmə klapanından, təzyiq tənzimləməsindən, hava təzyiqi cədvəlindən, yağ tənzimləməsindən, hava filtrindən və sürtgüdən ibarətdir;

Əl idarəetmə klapan maşının bütün hava təchizatını açmaq və söndürməkdir;

Təzyiq tənzimləməsi maşına təzyiqi təmin etməkdir, saat yönünün əksinə olduqda, təzyiq artdıqda, saat yönünün əksinə olduqda, təzyiq azalır;

Hava təzyiqi cədvəli maşının iş təzyiqini göstərmək üçündür;

Yağ tənzimləməsi maşına yağ vermək üçündür, saat əqrəbinin istiqamətində getdikdə yağ azaldı, saat yönünün əksinə getdikdə yağ artdı.

Hava filtri kompressor havasının suyunu çıxarmaq üçündür, yağ və su ayırıcının təzyiqi sıfır olduqda, hava filtri avtomatik olaraq suyu çıxaracaq.

Yağlayıcı maşın üçün yağ tədarük etməli, əvvəlcə hava tədarükünü bağlamalı və hər dəfə təxminən 2-3 ay yağlayıcıya bir az yağ tökmək lazımdır.

Müxtəlif Ölçülərdə Kavanozların/Butulkaların Uyğun Ehtiyat Hissələri

bankaları bağlamaq üçün qəlib.jpg

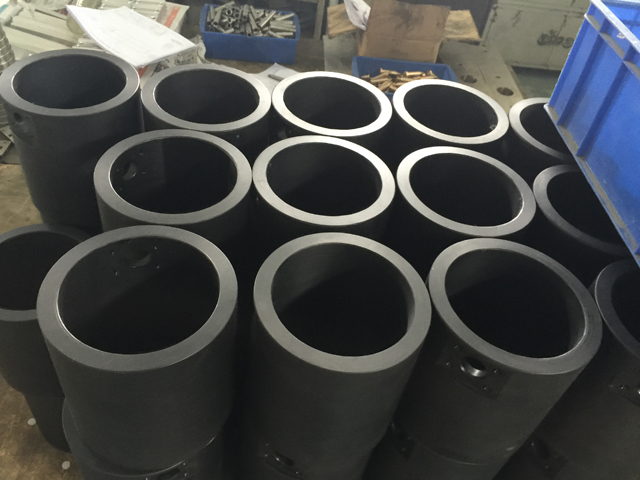

müxtəlif ölçülü bankalar üçün qəlib.jpg

qapaqlar üçün qəlib vakuum capper.jpg
