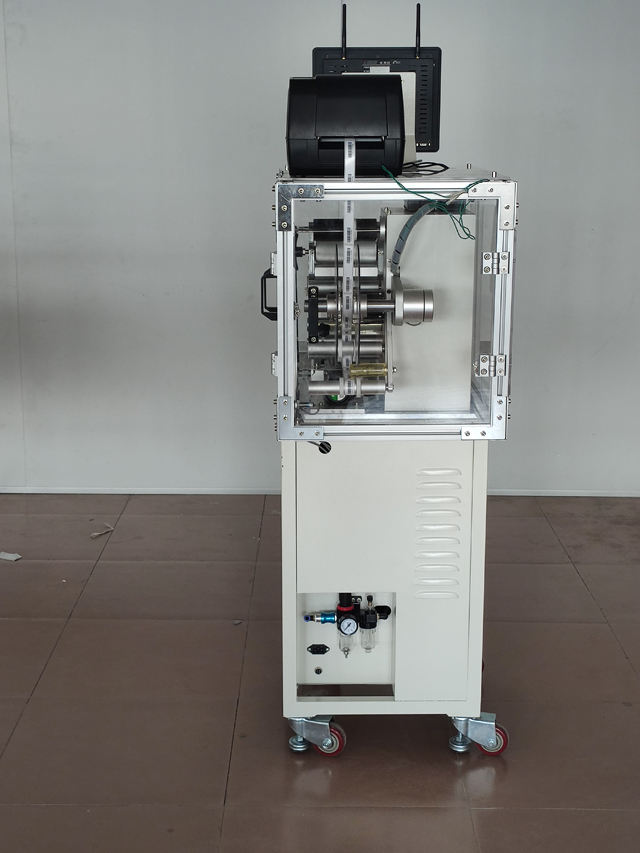

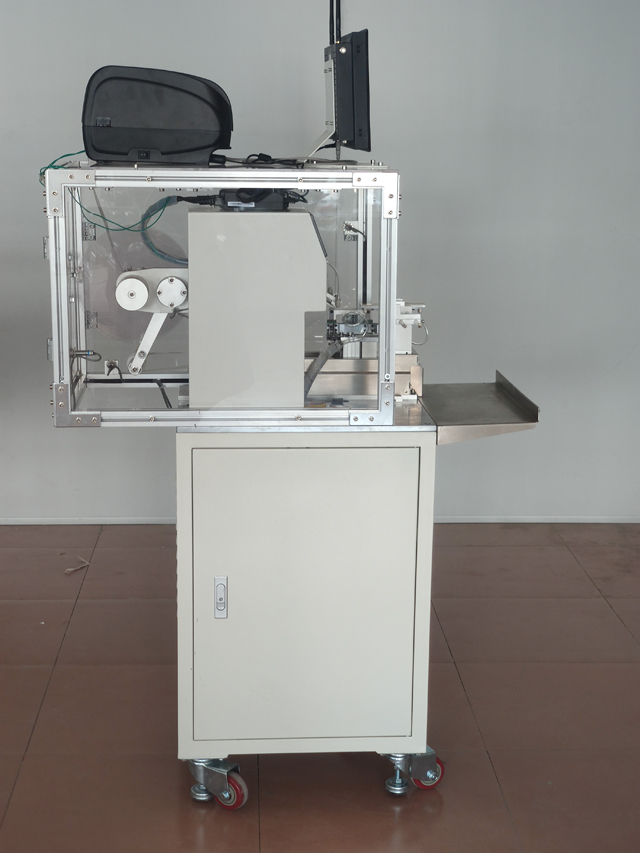

Yarı Avtomatik Kabel Naqil Etiketi Çap-Tətbiq Qatlanan Etiketləmə Maşını

Yarı Avtomatik Kabel Tel Etiketi Çap-Tətbiq Qatlanan Etiketləmə Maşını

Model: VK-T807
Etiketləmə Dəqiqliyi: ±0,2 mm;
Etiketləmə sürəti: 1500-1800pcs / H
Kiçik Tel Çap Növü: Sürət 2000p Pcs/H
Tətbiq olunan Məhsul Ölçüsü: Əsas Növ: Diametr: 6~15mm
Kiçik Diametr Tipi: 1~5mm
Böyük Diametrli Növ: 15 mm-dən çox Xüsusiləşdirilməlidir
Tətbiq edilə bilən Etiket Ölçüsü: Uzunluq: 25~210mm Bu diapazondan kənar məhsullar Fərdiləşdirilməlidir Eni: 10~65mm
Ümumi Ölçü: 850*650*1300 Uzunluq × Eni × Hündürlük, Uzun Etiket Eni Ölçüsünü Artıracaq
Uyğun enerji təchizatı: 220v/50hz;
Ümumi çəki: 128 kq.

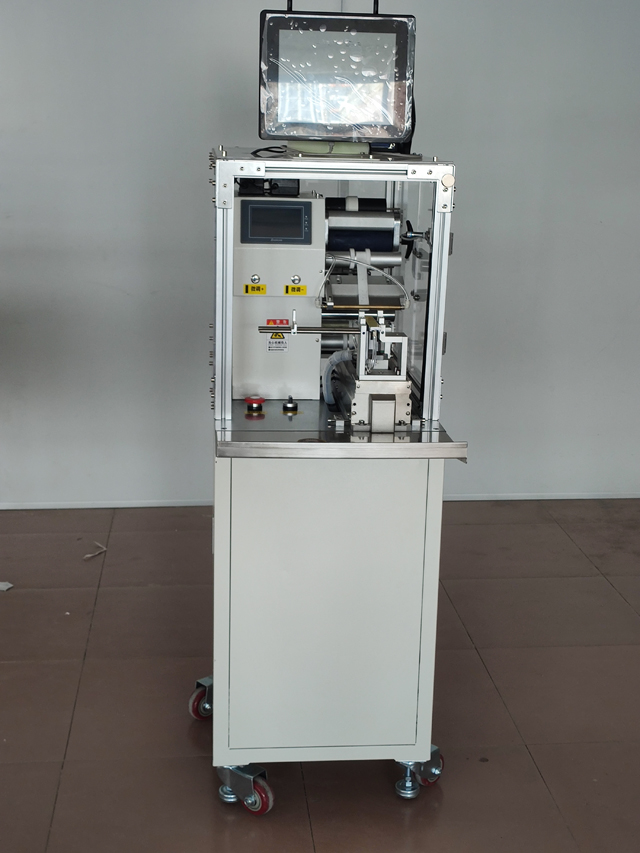

Real-Time Printer Hissəsi ilə Qr Kodlayıcı

Standart modelin texniki parametrləri, digər xüsusi tələblər və funksiyalar fərdiləşdirilə bilər.

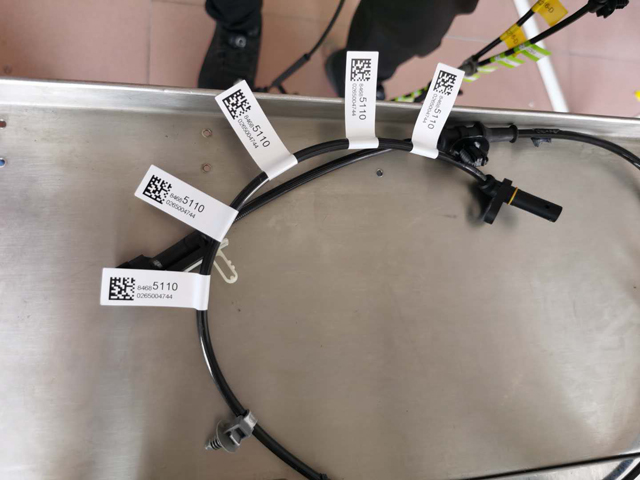

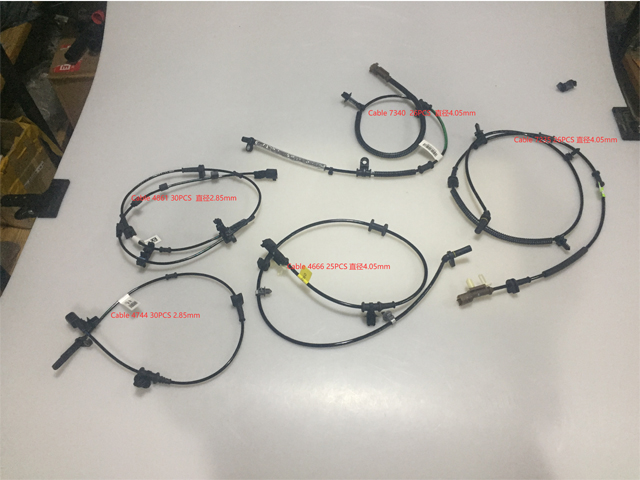

Elektrik xətləri, kompüter periferik kabelləri, elektron sensor kabellər, qulaqlıq kabelləri, elektrik xətləri, fiber-optik xətlər, kabel xətləri, boru kabelləri, USB kabellər, faks/printer kabelləri kimi hər cür naqil və kabellərdə qatlanan etiketlər üçün tətbiq olunur. və s.

Geniş çeşidli məhsulların ölçüsünə uyğundur, müxtəlif məhsulları tənzimləmək və dəyişdirmək asandır.

Əməliyyat Prosesi:

Əsas prinsip: Sensor yandan keçən məhsulu, etiketləmə idarəetmə sisteminə geri dönmə siqnalını, PLC emalı ilə işlənmiş siqnalı, etiketi lazımi vaxtda əvvəlcədən təyin edilmiş məhsul mövqeyinə çatdırmağı, məhsul örtük mexanizmindən axdıqda, etiketlər bərk örtülür, etiketləmə hərəkət tamamlandı.

Prosedur: Məhsulu taxın -> Məhsulun aşkarlanması (avtomatik olaraq) -> etiketləmə (avtomatik) -> Örtmə (avtomatik) -> etiketlənmiş məhsulu toplayın.

Xüsusiyyətlər

Müxtəlif spesifikasiyalı məhsullar üçün uyğun olan geniş tətbiq sahəsi;

Rahat istifadə, geniş çeşiddə tənzimləmə, müxtəlif spesifikasiyalı məhsullarda etiketləmə.

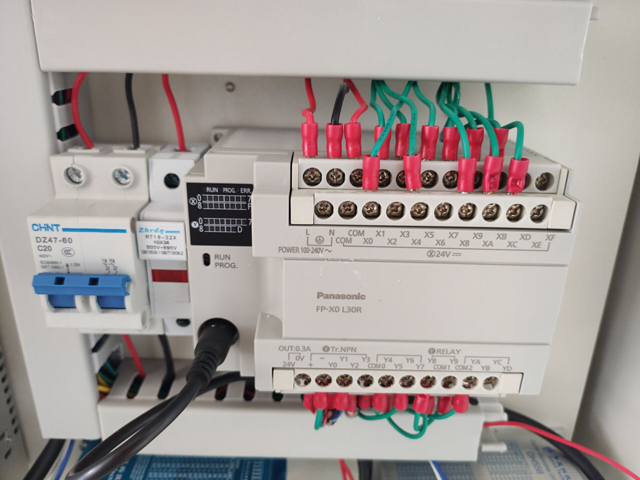

Panasonic PLC Almaniya etiketli elektrik gözündən, dəstək avadanlığından 7 × 24 saat işləmədən ibarət yüksək sabitlik, qabaqcıl elektron idarəetmə sistemi;

Tətbiq diapazonu:

Tətbiq olunan Etiket: öz-özünə yapışan etiket/film, elektron monitorinq kodu, barkod və s.

Tətbiq: məftil və kabel, böyük eni, çox spesifikasiyası, yüksək dəqiqlikli qatlanan etiket məhsulları.

Tətbiq olunan sənaye: Elektronika, məftil, kabel və digər sənayelərdə geniş istifadə olunur.

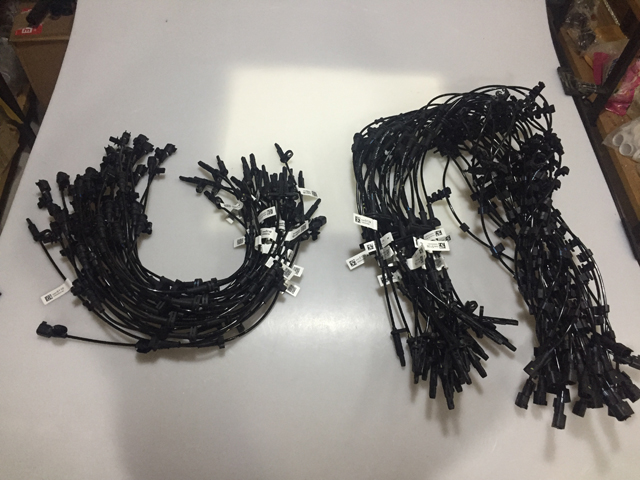

Tətbiq: tellərin etiketlənməsi, kompüterin periferik etiketlənməsi, USB kabel və s.

Qatlanan cihaz tənzimlənə bilər, qeyri-məhsul çeşidi müştəri nümunələrinə uyğun olaraq fərdiləşdirilə bilər.

Etiketləmə Maşını Necə İşlətmək olar?

Zəhmət olmasa, işə başlamazdan əvvəl enerji təchizatı gərginliyini (ac220v), hava təzyiqini 4-6 kqf və xarici enerji təchizatı etibarlı torpaqlamaya malik olmalıdır.

Enerji təchizatı.

Şassinin soyuducu çuxurunu bağlamayın.

Peşəkar olmayan texniki işçilər şassinin açılmasını qəti şəkildə qadağan edirlər.

Avadanlıq işlədərkən bədənlə təmas diapazonu qəti qadağandır.

Avadanlıq uğursuz olduqda, ilk növbədə elektrik açarı bağlanmalı və elektrikləşdirilmiş texniki xidmət qəti qadağandır.

Maşın məftil kəmərinin və dəyirmi çubuğun qatlama və etiketləmə əməliyyatı üçün istifadə olunur.

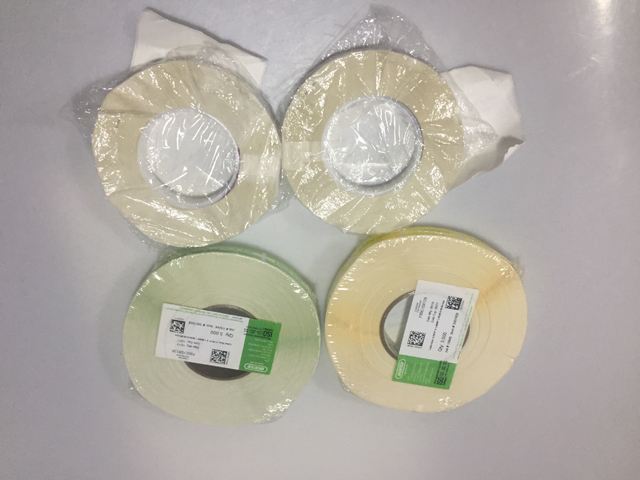

Tətbiq olunan etiket parametrləri: etiket rulosunun daxili diametri 76 mm və xarici diametri max240 mm; (digər spesifikasiyalar müəyyən edilməlidir). Etiket materialı: pvc, pet, parça, kağız və s.; etiket spesifikasiyası: xüsusi maşına uyğun olaraq

Etiketləmə dəqiqliyi: = 0,2 mm;

Tutumu: 1500 ədəd/saat;

Xarici ölçü: 630*740*1040 mm (l*w*h);

Maşının çəkisi: təxminən 86 kq;

Tətbiq olunan tel qoşqu: xüsusi maşına uyğun olaraq

Əməliyyat təsviri

Quraşdırma:

Cihazı lazımi quraşdırma mövqeyinə aparır.

Universal təkər əyləcini tapdaladı və hamar etmək üçün universal təkəri düzəltdi.

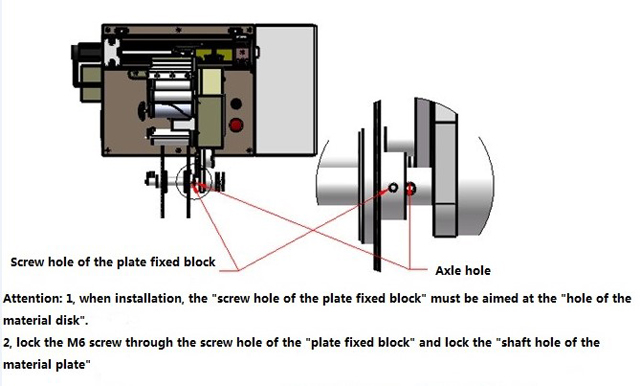

Etiket plitəsi: quraşdırarkən "disk bərkitmə blokunun vida dəliyini" "material şaftının çuxuruna" bərkitməliyik və m6 vintini material bərkitmə blokunun vida dəliyindən vidalayıb ox dəliyinə bağlamalıyıq. material qabı.

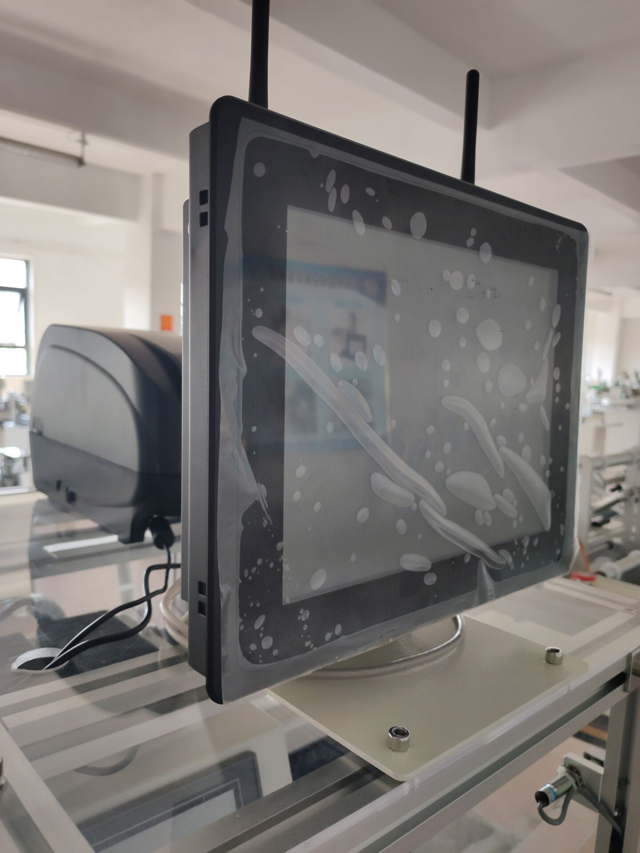

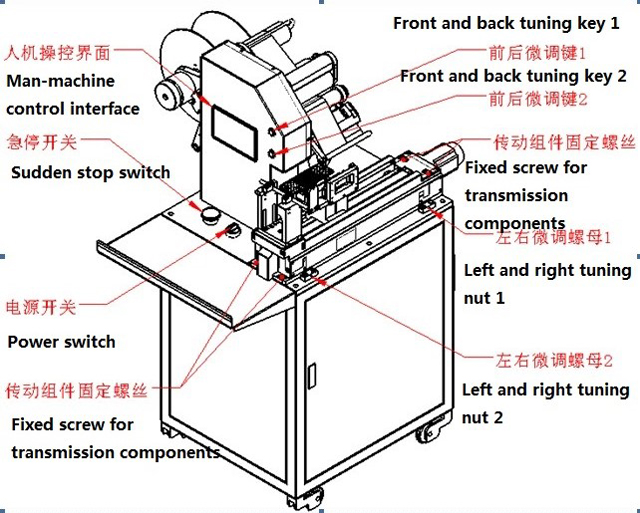

Avadanlığın Görünüşü, Vacib Hissələri və İnsan-Maşın İdarəetmə İnterfeysi

Əhəmiyyətli hissələr.

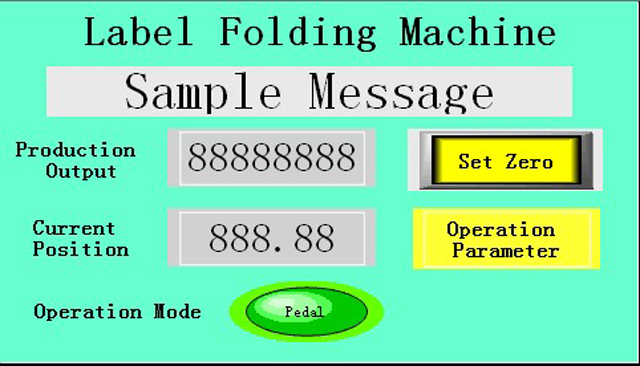

Əsas şəkil.

Çıxış: tutumun sayı, sıfıra "çıxış sıfır" düyməsini basın;

Cari mövqe: etiket ötürmə modulunun sürüşmə rejiminin real vaxt mövqeyi məsafəsinin ekranı, vahid mm;

Əməliyyat rejimi "avtomatik" və "ayaq protektoru" iki növdür.

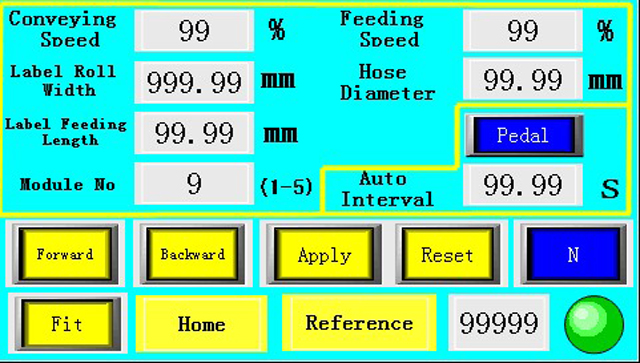

İstifadəçi Parametrləri

Standart lövhə sürəti: göstərici lövhəsinin işləmə sürəti, 0-100% -ə uyğun olaraq tənzimlənir.

İşarə sürəti: 0-100% tənzimlənən, soyuducu lövhədən çıxarılan etiketin sürətinə aiddir.

Aşağı kağız eni: etiket kağızının eni, vahid mm.

Tel diametri: tək tel diametrli giriş, düz tel və ya ikiqat qalınlıqla mübarizə aparmaq üçün birbaşa çox telli giriş, mm.

Uzunluğu işarələyin: etiketin uzunluğunu soyucu lövhədən idarə edin, vahid mm.

İrəli: "irəli" düyməsini basın, etiket sürücüsü modulu irəli sürüşəcək, bu funksiya hədəf mövqeyinin məsafəsini tənzimləyə bilər.

Geri: "geri" düyməsini basın, etiket sürücüsü modulu arxaya doğru sürüşəcək, bu funksiya etiketləmə nöqtəsinin mövqeyinin məsafəsini düzəltmək olar.

Sığdırın: "uyğun" düyməsini basın, düz hava lövhəsi sıxac silindri və naqil qoşqu yerləşdirmə modulu yuxarı və aşağı hərəkət edən silindrləri hərəkət etdirəcək. Bu funksiya məftil qoşquları ilə vakuum plitəsinin sıxılması arasındakı məsafəni aradan qaldıra bilər.

Sıfırla: sıfırlama düyməsini basdıqdan sonra başlığı yenidən sıfıra çevirin.

Elektrik: etiket əsas kağızının müxtəlif spesifikasiyaları dəyişdirildikdən sonra sistemin etiketləri və alt kağızın nüfuzunu avtomatik öyrənməsinə imkan vermək üçün elektrik düymələrini uzun müddət basın.

Əməliyyat üsulu:

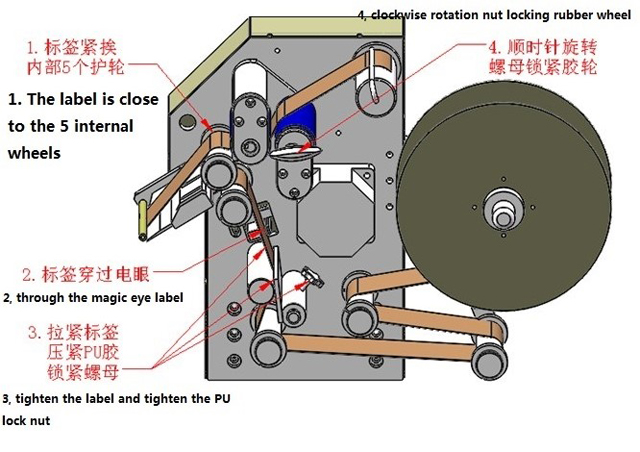

Etiket quraşdırılıb və etiket soyuducu modula aşağıdakı kimi quraşdırılıb.

Güc açarını saat yönünə çevirin və gücü yandırın. Dayandırma düyməsini basın və saat yönünde fırladın.

Kommutasiya və tənzimləmə maşını

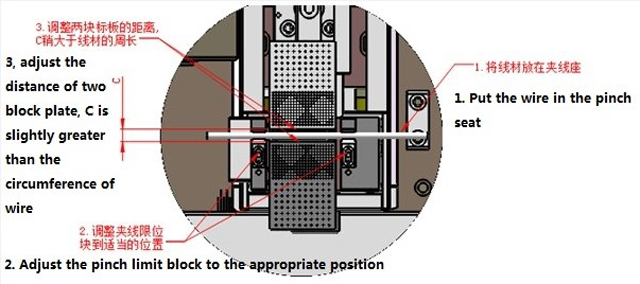

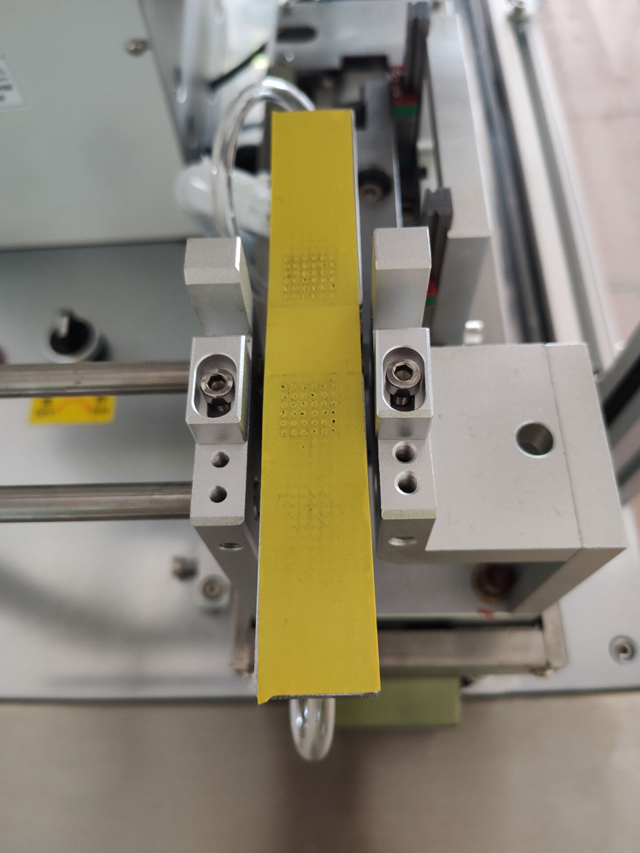

Telin diametrinə görə tənzimləmə, əlaqə oturacağı, plitələr arasındakı məsafə, məsələn, aşağıdakı rəqəm

Aşağı kağızın enini Şəkil 3-də göstərilən alt kağızın eninə daxil edin və telin diametri telin diametrinə daxil edilir.

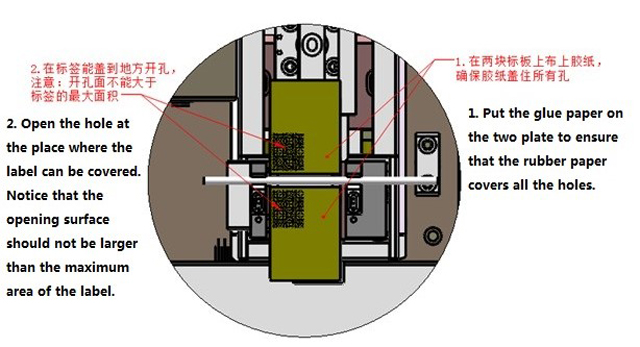

Yapışqan lent və açılışlar

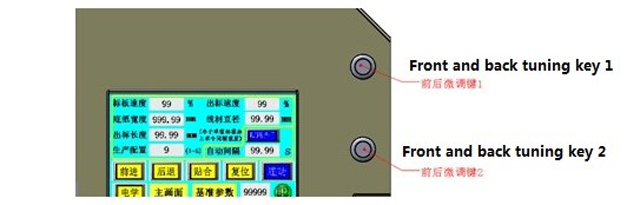

İstehsal prosesində etiket etiketdən əvvəl və sonra düzülməzsə, birbaşa "alt kağızın eni" sütununda tənzimlənə bilər. Həmçinin "ön və arxa ton düyməsi "1" ön və arxa mikro tənzimləmə düyməsi 2" tənzimləməsini hərəkət etdirə bilər, hər bir hərəkət 0,1 mm dəyişdirilə bilər.

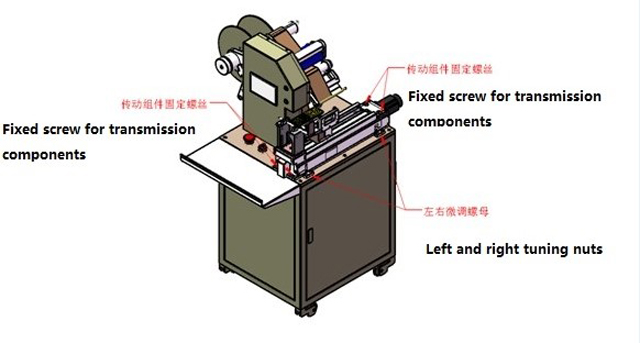

Sol və sağ tənzimləmə maşınını etiketləyin

Əgər etiketlər qatlanmışdırsa, sol və sağ tərəflər düzülməyibsə, ötürmə qutusunun dörd komponenti sərbəst şəkildə gevşetilməlidir, sonra sol və sağ kəsmə qaykaları sapma istiqamətinə və etiketlərin dərəcəsinə uyğun olaraq tənzimlənməlidir. Nəhayət, dörd ötürmə komponenti kilidlənməlidir.

Baxım və Baxım

Təzyiqləri qəti şəkildə qadağan edin, istənilən vaxt təmiz saxlayın.

Maşını vaxtında yağlamaq üçün. Standart boşqabın aktiv mövqeyi ayda bir dəfə əlavə olunur. Sürtkü yağı varsa, ayırıcı kuboku yoxlayın, əgər vaxtında əlavə olunmursa.

Maşının müxtəlif hissələrində sinxron kəmərin aşınmasını yoxlamaq üçün üç ay
