Metal Qapaqların Bağlanması üçün Yarı Avtomatik Vakuum Şüşə Kavanozların Qapaq Maşını
  • Model: VK-SVC Vakuum qapaq maşını
  • Enerji təchizatı: AC220V/50-60Hz
  • Qapaq sürəti: 1200-1500bph
  • Güc: ≤1.3KW (vakuum nasosu daxildir)
  • Qapaq diametri: Φ30-Φ85mm, Φ85-Φ110mm
  • Şüşə hündürlüyü: 50-180mm, 120-250mm
  • Şüşə diametri: Φ30-Φ80mm, Φ80-Φ150mm
  • Məhdud vakuum dərəcəsi: -0.08Mpa
  • Qapaq burulması: 5-25N.M
  • Hava sərfi: 0,5m3/0,7Mpa

Bu seriyalı qapaq maşını illərlə istehsal təcrübəsi ilə özümüz tərəfindən tədqiq edilir və istehsal olunur; yerli orijinal yaradılışdır, tozsoran üçün vakuum nasosundan istifadə edir, mövcud yüksək vakuum dərəcəsi, qapaq fırlanma anı və vakuum səviyyəsi tələb əsasında təyin edilə bilər, qapaq üçün müxtəlif forma və ölçülərdə butulkalar, güclü uyğunluq və tənzimlənməsi asan.

Əsas pnevmatik və elektrik komponentləri dünyaca məşhur brendlərdəndir, sabit və etibarlı performansa malikdir.

Qida, konservləşdirilmiş qidalar, içkilər, ədviyyatlar, sağlamlıq məhsulları və digər sənayelər üçün vakuum qapaqları olan şüşə qablarda geniş istifadə olunur.

Texniki Parametr

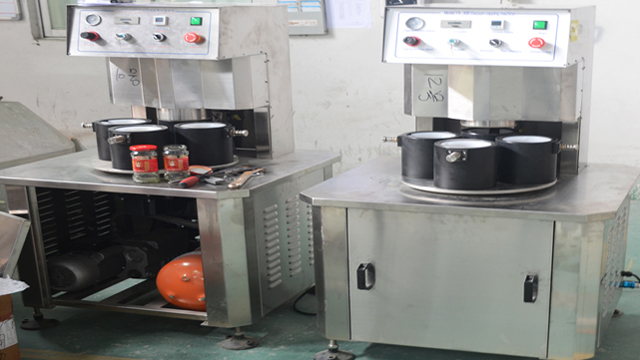

vakuum qapaq maşın avadanlıq.jpg

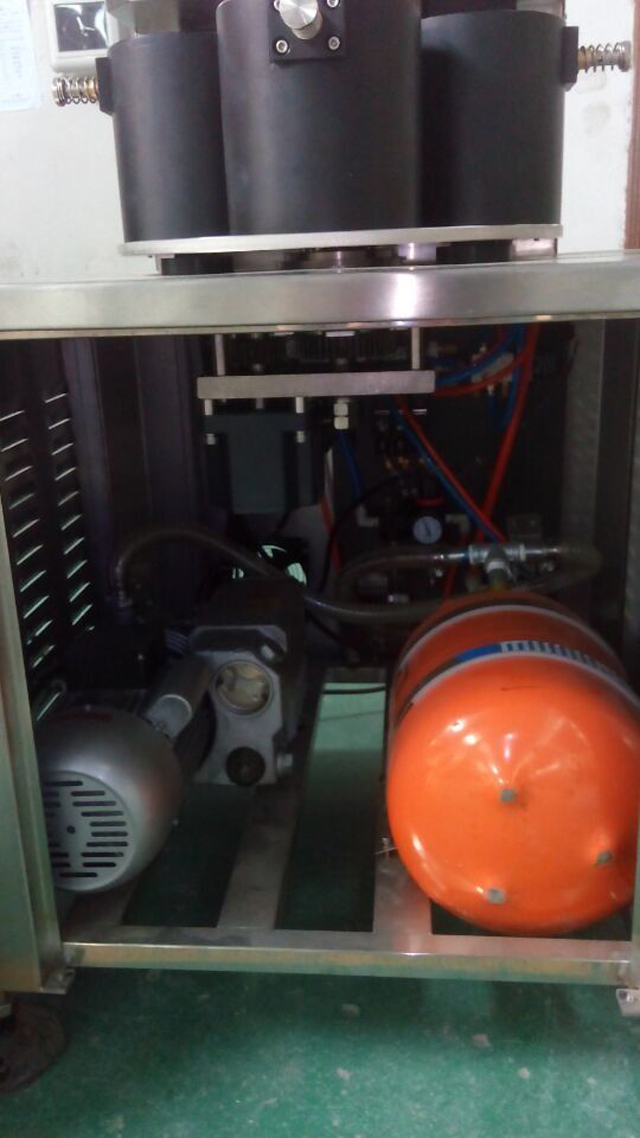

vakuum qapaq avadanlığının daxilində.jpg

  • Model: VK-SVC Vakuum qapaq maşını
  • Enerji təchizatı: AC220V/50-60Hz
  • Qapaq sürəti: 1200-1500bph
  • Güc: ≤1.3KW (vakuum nasosu daxildir)
  • Qapaq diametri: Φ30-Φ85mm, Φ85-Φ110mm
  • Şüşə hündürlüyü: 50-180mm, 120-250mm
  • Şüşə diametri: Φ30-Φ80mm, Φ80-Φ150mm
  • Məhdud vakuum dərəcəsi: -0.08Mpa
  • Qapaq burulması: 5-25N.M
  • Hava sərfi: 0,5m3/0,7Mpa

Yarı Avtomatik Vakuum Qapaq Maşını üçün İstismar Təlimatı

Struktur və İş Prinsipləri

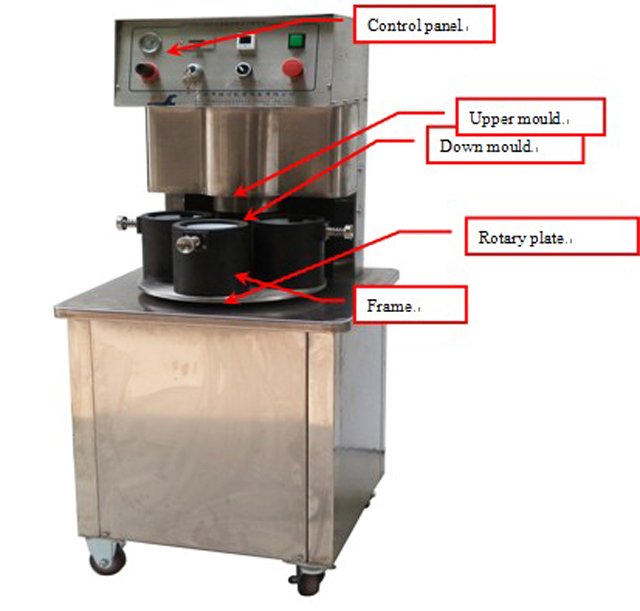

vakuum qapaq avadanlıqları.jpg

Şəkil 1: Vakuum bağlama maşını

İş prinsipləri və funksiyaları

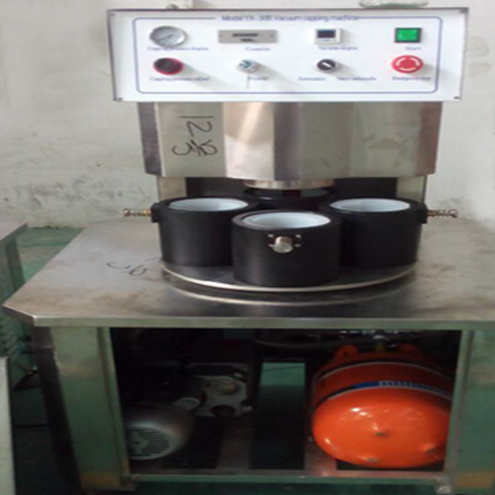

vakuum qapağı üçün illüstrasiya.jpg

Bu maşın maşın çərçivəsindən, yuxarı qəlib aşağı qəlibdən, fırlanan mövqe sistemindən, qapaq quruluşundan, vakuum sistemindən, elektrik və təzyiqə nəzarət sistemindən ibarətdir.

İşləmə üsulu: qapaqlı stəkanı aşağı qəlibə qoyun, sonra aşağı formanı əl ilə qapaq başlığının ortasına qoyun. Sonra maşın avtomatik olaraq vakuumla bağlanacaq.

Bu Maşın Aşağıdakı kimi funksiyalara malikdir:

Aşağı kalıbı qapaq başlığının mərkəzinə qoyduğunuzda, maşın avtomatik olaraq vakuumla örtüləcək;

Ən aşağı vakuum dəsti funksiyası: maşın əvvəl təyin edilmiş vakuum dərəcəsinə çata bilmirsə, maşın növbəti prosedur üçün işləməyəcək;

Qapaq torku funksiyası: Qapaq başlığı hava silindri ilə hərəkət edir və təzyiqlə tənzimlənə bilər;

Əsas struktur və komponentlər:

Vakuum nasosu və vakuum çəni:

Vakuum nasosu və vakuum tankı vakuum funksiyasına nail olmaq üçün istifadə olunur, vakuum nasosu vakuum yağı ilə olmalıdır, içərisində vakuum yağının yarısı yaxşıdır. İçində vakuum yağı yoxdursa, maşından istifadə etmək qadağandır

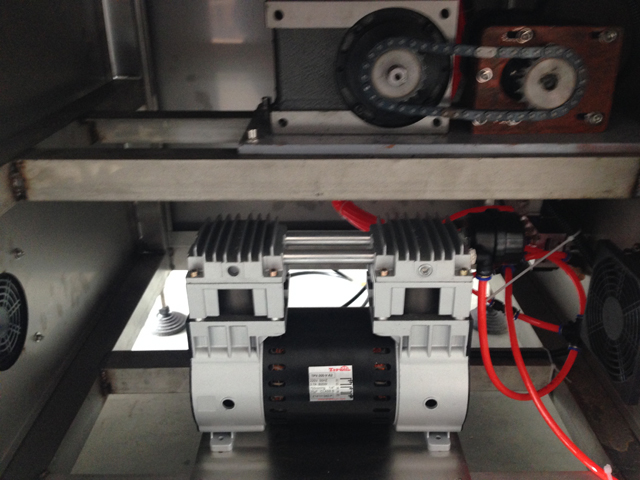

vakuum nasos tankı.jpg

Şəkil 2 Vakuum çəni və vakuum nasosu

Zəhmət olmasa vakuum nasosunu və vakuum çənini yuxarıdakı şəkildəki kimi birləşdirin və enerji verin

Dönər plitə quruluşu

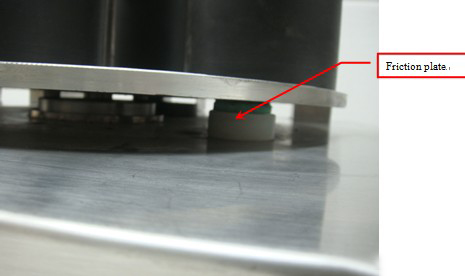

vakuum capper.jpg-dən sürtünmə lövhəsi

Şəkil 3

Bu fırlanan lövhə 4 pillə ilə hərəkət edir

Fırlanan lövhənin sabit hərəkətini təmin etmək üçün bu fırlanan lövhə sabit hərəkəti təmin etmək üçün müqavimət təmin etmək üçün 3 sürtünmə lövhəsini qəbul edir. İşləyərkən maşını təmiz saxlamalı, sürtünmə plitələri tədricən köhnəlir, mütəmadi olaraq yoxlanılır və mütəmadi olaraq dəyişdirilir.

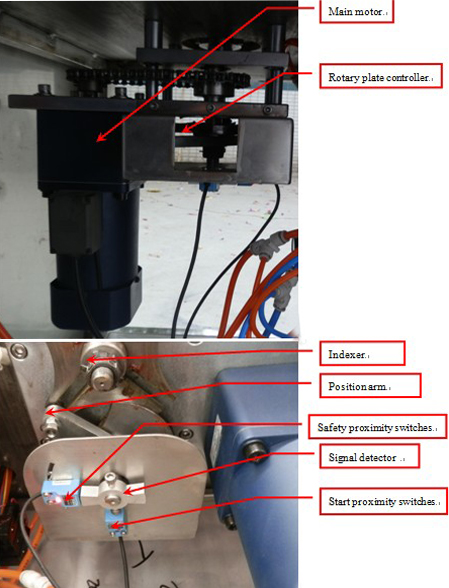

vakuum qapaq maşınlarının içərisində mühərrik.jpg

Şəkil 4

Dönər lövhə əsas mühərriklə hərəkət edir, siqnal detektoru başlanğıc yaxınlıq açarlarına keçdikdə və siqnallar aldıqda (siqnal detektoru və yaxınlıq açarları təxminən 2-3 mm-dir), yuxarı qəlib qapağa keçir, qapaqla bağlandıqda, motor hələ də işləyir. , siqnal detektoru təhlükəsizlik yaxınlıq açarlarına keçdikdə və siqnal aldıqda, motor işləməyi dayandırır.

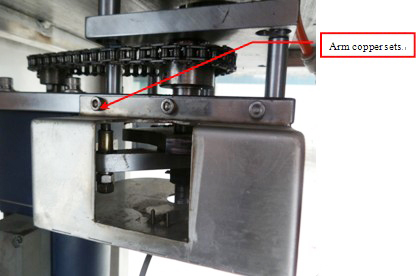

qapaq maşınından qol mis dəstləri.jpg

Şəkil 5

Qol mis dəstləri işləyərkən köhnələcək, üzərinə mütəmadi olaraq yağ sürmək və xarab olduqda dəyişdirmək lazımdır. Dəyişən zaman 5-ci şəkilə baxa bilərsiniz

Qapaq quruluşu

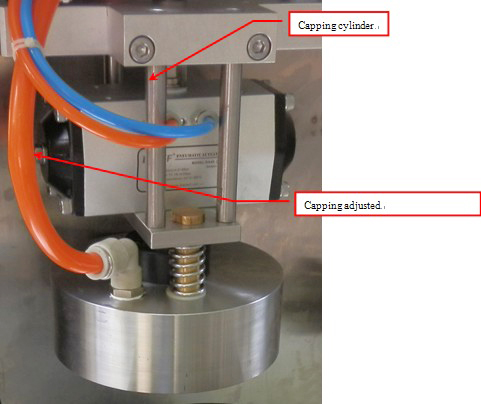

Qapaq başlığı

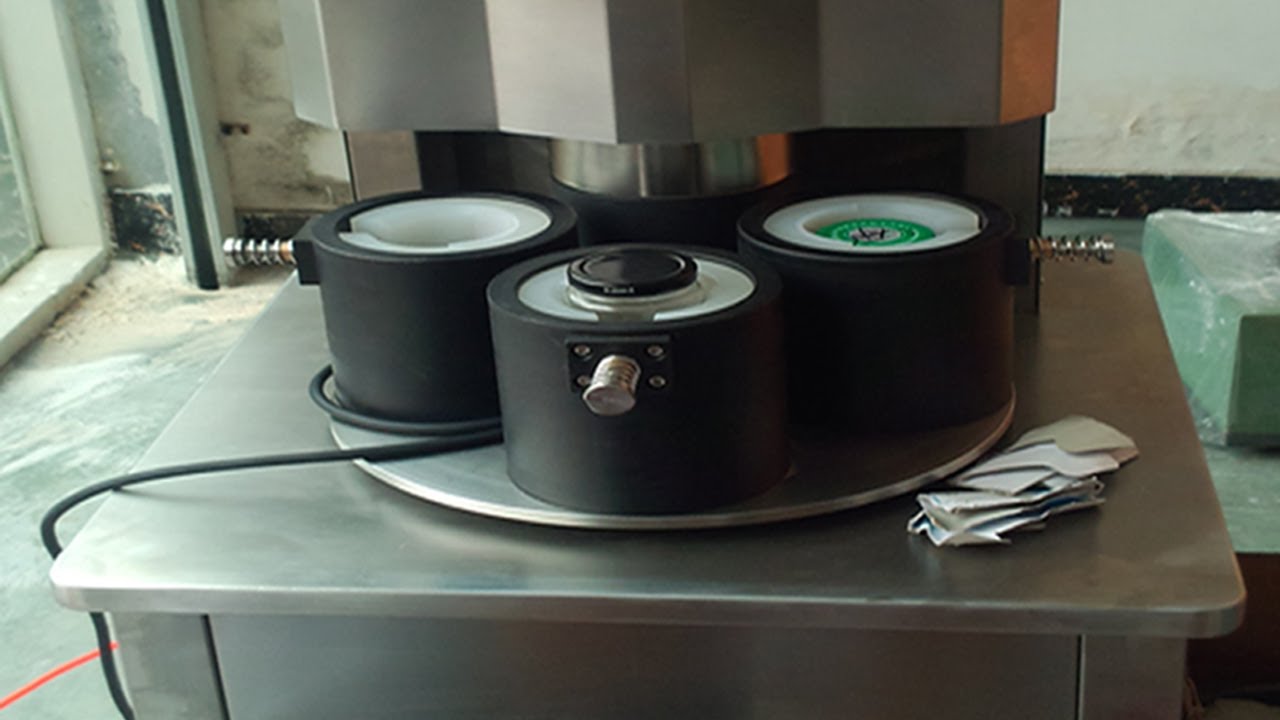

vakuum qapağı manual.jpg

Qapaq başlığı qaldırmaq və aşağı salmaq üçün silindrlə hərəkət edir, qapaq başlığı qapağa endikdə və əvvəllər təyin olunduğu kimi vakuum dərəcəsinə çatdıqda, qapaq başlığı növbəti prosedura keçəcək. Qapaq torku idarəetmə panelindəki qapaq təzyiq düyməsi ilə tənzimlənə bilər (İdarəetmə panelində gördüyünüz kimi)

Qapaq başlığının içərisindəki qırmızı rezin asan geyilən hissədir, tez-tez yoxlamaq və dəyişdirmək lazımdır. Qapaq bağlayarkən, qapaq başlığı qapaqlara möhkəm bağlanmalıdır, müxtəlif yüksəkliklərə nail olmaq üçün aşağı kalıbın içərisinə bir şey qoya bilərsiniz. Ancaq hündürlük çox ola bilməz və ya çox hündürlükdədirsə, vakuum funksiyasına nail ola bilməzsiniz, lakin kifayət qədər hündürlükdə deyilsə, onu bağlamaq olmaz. Adətən aşağı qəlibin qapaqları və yuxarı hissəsi üçün məsafə 16mm-19mm-dir

Şüşə klik cihazı


Şəkil 7

Şüşə klik cihazı qapağı bağlayarkən şüşəni düzəltmək üçündür, fırlanan boşqab yerləşdirildikdə, şüşə klik silindri yaxşı qapağı təmin etmək üçün şüşəni düzəltmək üçün hərəkət edir.

Quraşdırma

1. Maşın təmiz və təhlükəsiz yerdə olmalıdır

2. Fövqəladə dayandırıcının mövcud olduğundan əmin olun (şəkil 5)

3. Yoxlamaq üçün güclə təchiz edin

4. Maşını qaz kəməri ilə yağ və su ayırıcısına birləşdirin, hava təzyiqini 0,6Mpa-a tənzimləyin.

5. Vakuum çənini maşına birləşdirin. Qaz sızmasının olmadığından əmin olun.

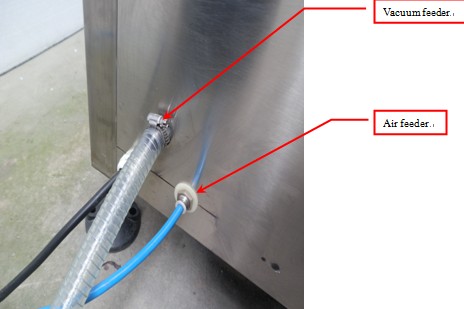

vakuum qapaqlı hava mənbəyi avadanlığı.jpg

Şəkil 8

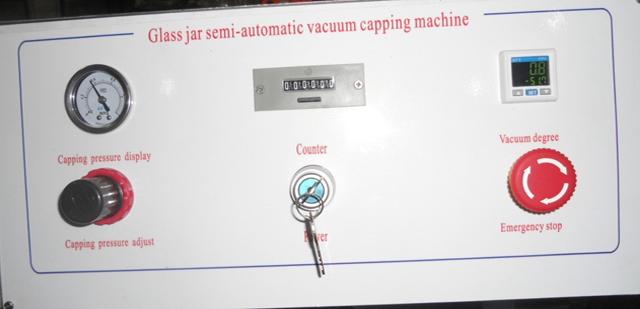

İdarəetmə panelinin işləməsi

vakuum qapaq maşınlarının paneli.jpg

Şəkillər

İdarəetmə paneli qapaq təzyiq masası, qapaq təzyiqinin tənzimlənməsi, sayğac, elektrik açarı, vakuum tənzimlənməsi və təcili dayandırmadan ibarətdir.

  1. Qapaq təzyiqinin tənzimlənməsi qapaq torkunu tənzimləmək üçün istifadə edilə bilər, saat yönünde olduqda, təzyiq artdıqda, qapaq torku daha güclüdür, saat yönünün əksinə olduqda, təzyiq azalır, qapaq torku daha kiçik olur.
  2. Təcili dayanma, fövqəladə bir hadisə baş verdikdə, təcili dayandırma düyməsini sıxın, sonra maşın təhlükəsiz vəziyyətdə olacaq
  3. Sayğac nə qədər eynək istehsal etdiyinizi saymaqdır, sıfırlama düyməsini qoysanız, sayğac sıfıra bərabər sayılacaq.
  4. Vakuum dərəcəsini tənzimləmək lazımdırsa, vakuum tənzimlənən cədvəldə "M" düyməsini basın və o, "St1" göstərəcək, tənzimləmək üçün "︽" "︾" düyməsini basın.

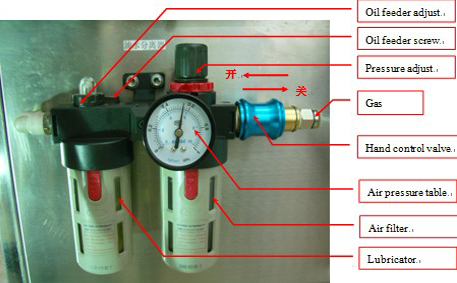

Yağ və su ayırıcı və təzyiq və tənzimləmə (Şəkil 10)

vakuum capper üçün yağ su ayırıcı.jpg

Şəkil 10

Yağ və su ayırıcısı əl idarəetmə klapanından, təzyiq tənzimləməsindən, hava təzyiqi cədvəlindən, yağ tənzimləməsindən, hava filtrindən və sürtgüdən ibarətdir;

Əl idarəetmə klapan maşının bütün hava təchizatını açmaq və söndürməkdir;

Təzyiq tənzimləməsi maşına təzyiqi təmin etməkdir, saat yönünün əksinə olduqda, təzyiq artdıqda, saat yönünün əksinə olduqda, təzyiq azalır;

Hava təzyiqi cədvəli maşının iş təzyiqini göstərmək üçündür;

Yağ tənzimləməsi maşına yağ verməkdir, saat əqrəbi istiqamətində olduqda, yağ azaldı, saat yönünün əksinə olduqda, yağ artdı;

Hava filtri kompressor havasının suyunu çıxarmaq üçündür, yağ və su ayırıcının təzyiqi sıfır olduqda, hava filtri suyu avtomatik olaraq çıxaracaq;

Yağlayıcı maşın üçün yağ tədarük etməli, əvvəlcə hava tədarükünü bağlamalı və hər dəfə təxminən 2-3 ay yağlayıcıya bir az yağ tökmək lazımdır.

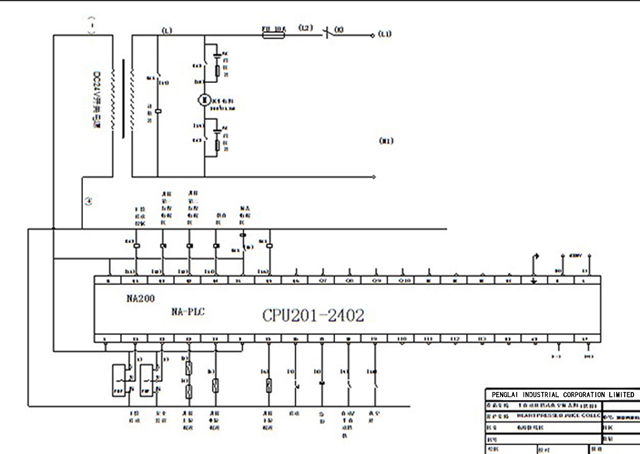

Elektrik rəsm.jpg

Vakuum qapaq maşını üçün elektrik rəsm

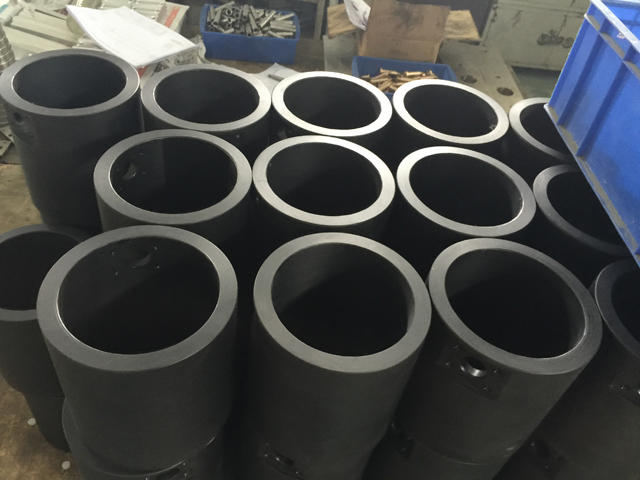

müxtəlif ölçülü bankalar üçün qəlib.jpg
