Kodlayıcı ilə Pnevmatik Düz Kvadrat Dəyirmi Şüşə Rolling Etiketləmə Maşını

• Etiket uzunluğu tətbiq edin: 10 mm~150 mm
• Etiket enini tətbiq edin: 10 mm ~ 150 mm
• Kağız rulonunun daxili diametrini tətbiq edin: 40mm və ya 76mm
• Kağız rulonun xarici diametri: φ≤250 mm
• Daxili temperatur: -10° c ~40° c
• Daxili rütubət: 35~85﹪
• Enerji təchizatı: 220V, 50HZ
• Ümumi ölçü: 550*550*650 (L*W*H)
• Çəkisi: 78 kq

Yuvarlanan etiketləmə maşınında avadanlığın istismar təlimatları:

Cihaz modeli: VK-T805

Adı: yarı avtomatik düz və dəyirmi şüşə etiketləmə maşını

Yuvarlanan etiketləmə maşınının işlədilməsi üçün şərait

1. Bu cihazı aşağıdakı mühitlərdə istifadə etmək qəti qadağandır,

2. Elektrik rozetkasının və enerji təchizatı interfeysinin sıx təmasda ola biləcəyinə və ya boş kontaktların yanğın təhlükəsi ilə nəticələnə biləcəyinə əmin olun.

3. Elektrik kabelinin üzərinə ağır əşyalar qoymayın və zədələnmiş elektrik kabeli elektrik cərəyanı və ya yanğın təhlükəsi yarada bilər.

4. Təmizləməzdən əvvəl və ya pas əleyhinə yağda elektrik kabelini cihazdan ayırdığınızdan əmin olun, əks halda yanğın və avadanlığın zədələnməsi təhlükəsi var.

5. Boş və ya zədələnmiş elektrik rozetkasından, elektrik şokundan və yanğın təhlükəsindən istifadə etməyin.

6. Düzgün torpaqlamadan istifadə edin, düzgün torpaqlanmayan istifadə elektrik cərəyanı və avadanlıqların zədələnməsi riskinə səbəb olacaq.

7. Elektrik rozetkasına toxunduqda əli islatmayın və ya elektrik cərəyanı vurma riski var.

8. Mobil cihaz, enerji təchizatı, və ya yanğın və avadanlıq zədələnmə riski olan elektrik kabeli əmin olun.

9. Müvafiq gərginlik/cərəyan olmadan cihazların istifadəsi elektrik cərəyanı, yanğın və ya avadanlıqlarınızın zədələnməsi riskinə səbəb olacaq.

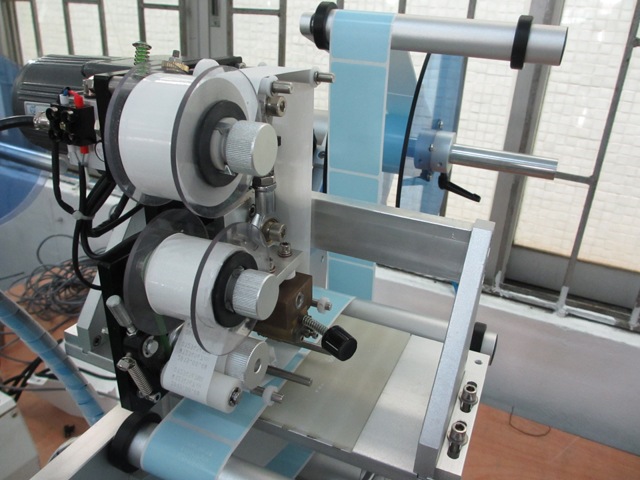

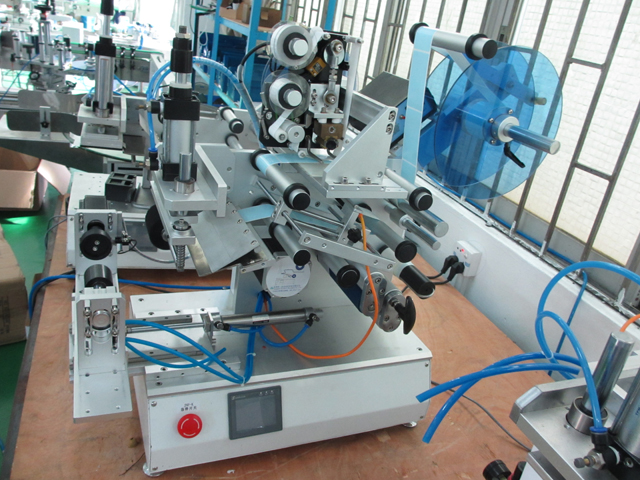

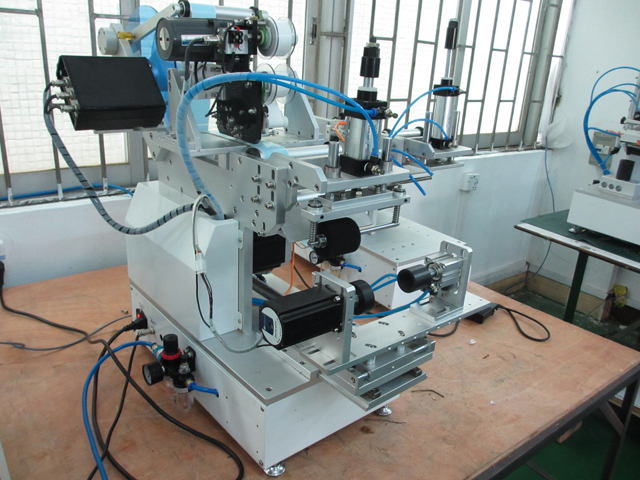

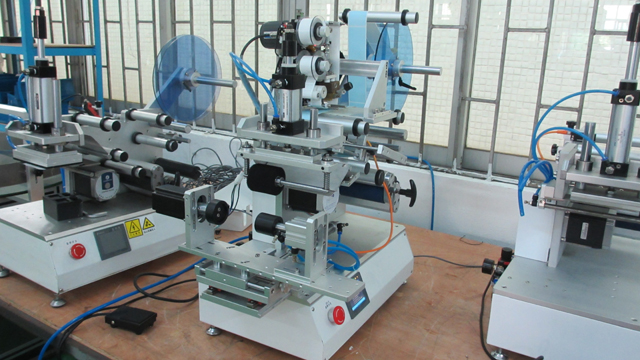

VK-T805 etiketləmə maşını

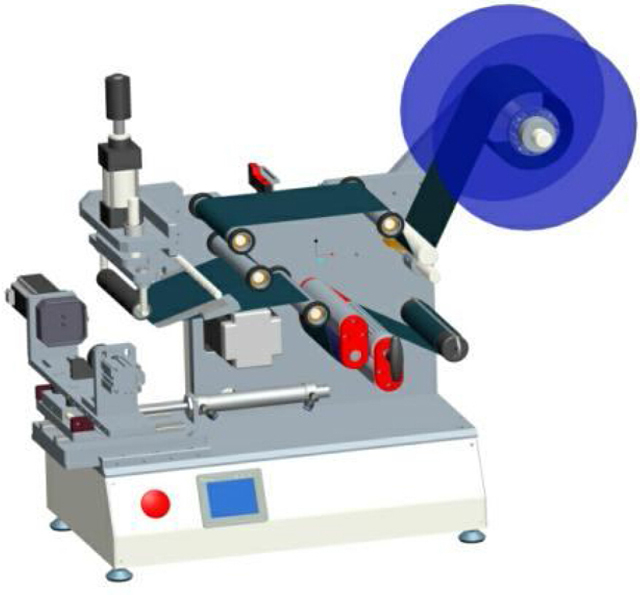

Etiketləmə maşını təqdim olunur

Etiketləmə maşını avtomatik olaraq məhsulun səthinə avtomatlaşdırma cihazının qısa adı yapışdırılan etiketdir, o, əl ilə etiketləməni əvəz edə, istehsal səmərəliliyini və keyfiyyətini artıra bilər. Avtomatlaşdırma dərəcəsinə görə əl ilə etiketləmə maşınları, yarı avtomatik etiketləmə maşınları və avtomatik etiketləmə maşınları bölünə bilər; məhsulun formasına görə yuvarlaq şüşə etiketləmə maşını, qismən ətrafı etiketləmə maşını və xüsusi formalı şüşə etiketləmə maşınına bölünə bilər; etiketləmə və məhsul yerləşdirməyə görə şaquli və üfüqi etiketləmə maşınları bölünə bilər.

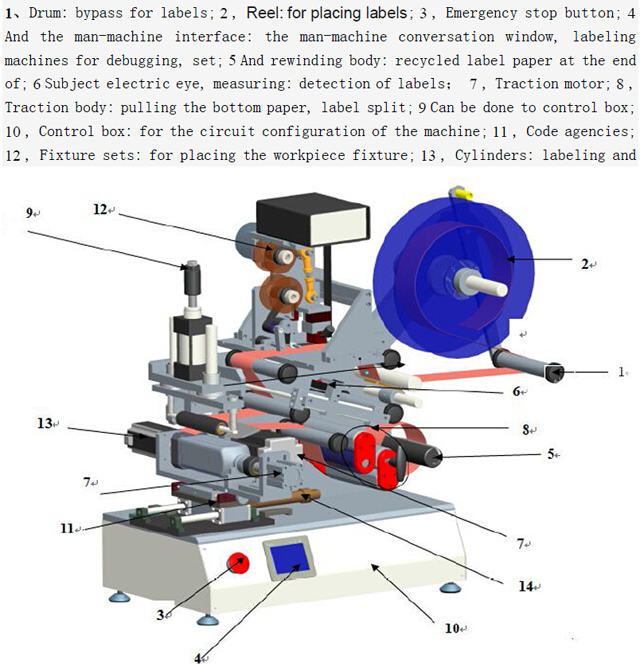

VK-T805 modelində təsvirin təsviri:

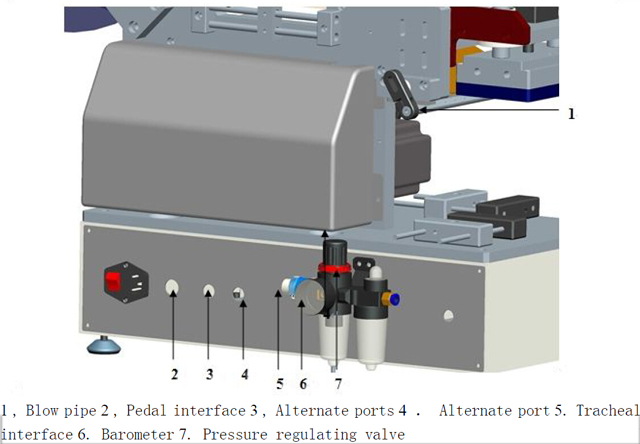

Maşının arxası

Texniki parametrlər:

1. Etiket uzunluğu tətbiq edin: 10 mm~150 mm

2. Etiket enini tətbiq edin: 10 mm~150 mm

3. Kağız rulonunun daxili diametrini tətbiq edin: 40mm və ya 76mm

4. Kağız rulonun xarici diametri: φ≤250 mm

5. Daxili temperatur: -10° c ~40° c

6. Daxili rütubət: 35~85﹪

7. Enerji təchizatı: 220V, 50HZ

8. Ümumi ölçü: 550*550*650 (L*W*H)

9. Çəkisi: 78 kq

əhatə dairəsi

1. Qida, əczaçılıq, kosmetika, kosmetika, elektron və digər sənayelərdə geniş istifadə olunur.

2. Çap və qismən qövs səthində yarı avtomatik etiketləmədə yarımfabrikatlar və ya hazır məhsullar üçün.

3. O, həm düz, həm dəyirmi və ya oval və ya digər formalarda şüşələri etiketləyə bilər, nümunə şəkillərinə aşağıdakı kimi baxın:

Etiketləmə nəzəriyyəsi

1. Transmissiya sistemi: zamanlama kəmərinin ötürücü sistemi və qəbuledici qurumlar tərəfindən idarə olunan motor, etiketin parçalanmasına təkan verir, beləliklə, etiketin sonunda kağızın soyulması və təkrar emal edilməsinə nail olur.

2. İdarəetmə sistemi: bu maşın elektrik və qaz kombinasiyasının idarə edilməsindən, elektrik gözlərindən (sensorlardan) və ayaq açarından istifadə edir, qəbul edilmiş siqnalı emal üçün müəyyən edilmiş proqrama uyğun olaraq mərkəzi prosessorda PLC-yə ötürür və bununla da etiketlərin soyulması, əmilməsi, redaktə edilməsi və sayılmasına nail olur. funksiyası.

Əməliyyat prosesləri

Tənzimlənən elektrik göz etiketi tənzimləmə etiketi ilə düzəldilmiş Quraşdırma etiketini yandırın

Yandırma / Bağlama

Güc Aktivdir:

1. Maşının ətrafında və təmizlənmiş, boşluq olub olmadığını yoxlayın.

2. Etiketləmə və elektrik kabelini enerji təchizatı rozetkasının arxasına qoşun və elektrik rozetkasının yanındakı açar açıqdır.

3. Elektrik kabelinin digər ucunu 220V, 50Hz gərginliyindən istifadə edərək AC çıxışına qoşun.

4. Açmaq üçün əsas paneli fövqəladə dayandırın

5. Deliyə yüksək təzyiqli qaz girişi (və açarın açıq olduğunu təsdiqləyin)

Bağlama:

1. Normal istifadə zamanı siz elektrik kabelini AC rozetkasından qoşa və ya təcili dayandırma düyməsini birbaşa basa bilərsiniz.

Diqqət!!!

2. Yaş təmasda elektrik kabelini və ya enerji təchizatını əlinizdə qoymayın, bu, elektrik cərəyanına səbəb olacaq.

3. Elektrik kabelinin üzərinə ağır əşyalar qoymayın.

Tənzimləmələri yoxlayın

1. Ətrafdakı "1" etiketləri, həcmin o tərəfindəki etiketdən asılı olaraq, səthlər daxilində həcmdə diaqramdan keçmə üsuluna əməl edir.

2. "2" sıxma gövdəsi, şamandıranı ilk buraxın, bir daha basdıqdan sonra.

3. Çılpaq gözlə müşahidə ilə, qabıq lövhəsində "5"dən sonra etiket üzərində müşahidə, etiket əvvəlki şəkildə göstərilən əmzik başlığının təsirli fraksiyaları vəziyyətində olmaq üçün ayrılaraq, düzgün deyilsə, etiketin kobud tənzimlənməsi lazımdır.

4. Elektrik gözü aşkar etmək üçün etiketlər arasında "3" və "4" xidmətində, etiket ilə uzun ətrafında, sehrli göz yuvası deşikini yoxlamaq üçün sınaqdan keçirilməlidir ki, elektrik gözü etiket və etiket arasındakı dəyişiklikləri aşkar edə bilər, elektrik göz daha çox dəst üçün "elektrik göz parametrləri" bölməsinə baxın.

5. "6" dartma gövdəsinin bitməsindən sonra, qanunun ətrafında "S" formasına və "T" sapına ciddi şəkildə uyğun olaraq statusu ilə sıx işarələnməliyik, əks halda bir təklifə icazə verilmir və ya çəkə bilməyəcəkdir. kəmərin sonu.

6. Dolama gövdəsi üçün "7", ox və fəaliyyətlər üçün dairəvi qara polad kliplər, kağız klipinin ucu.

Düzəliş edildi

1. Yuxarıdakıları tamamladıqdan sonra paneldəki "avtomatik / Manual" düyməsini "əl ilə" vəziyyətinə gətirin, lütfən, enerjinin qoşulduğundan və işə salındığından əmin olun və sonra "jog" düyməsini basın, alt kağızı təxminən 0,5 çəkərək dartma. metr, alt kağızı sərbəst və düzgün vermək üçün nəzərdə tutulmuşdur.

2. Alt kağız avtomatik olaraq düzəldildikdə, biz hamımız əvvəlki diaqramda göstərilən arayışdakı həddi dairədəki rulonları tənzimləyəcəyik, həddi dairəni kağızın hər iki tərəfində hərəkət etdirəcəyik.

Elektrik gözünü hərəkət etdirin

1. Səthdə "Avtomatik / Əl ilə" düyməsini "əllə" etmək üçün, sonra "jog" düyməsini basın, bu dəfə Peel Board-un çılpaq gözlə müşahidəsi ilə, beləliklə, etiketlər 0~1 mm ola bilər.

2. Sonra etiket testi elektrik gözünü hərəkət etdirin, kağızın ucunu həmin etiketlər və etiketlər arasına qoyun, elektrik göz işıqlarını sınamağa diqqət yetirin, aşkarlanan elektrik gözləri etiketdən və ya kağız etiketlərin ucundan hərəkət etdikdə, işıqlar arasında keçid olacaq. açıq və deyil.

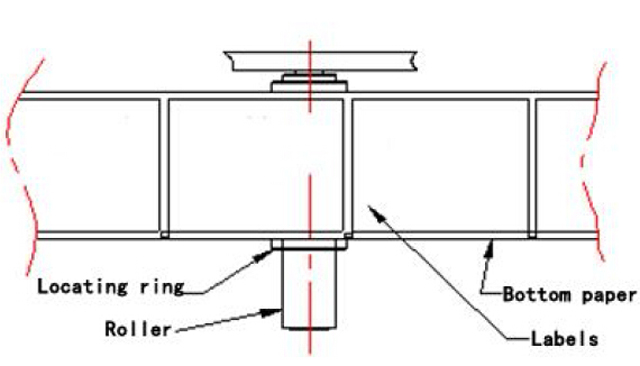

Yuxarıdakı diaqramda ölçülər, emiş başlığının Şerit panellərindən 0,5~1 Mm məsafədə olmasını təmin edin, tənzimləmək üçün vintləri gevşete bilərsiniz.

Beləliklə, etiket mövqeyinin emiş başlığına hamar bir keçid təmin edə bilərsiniz. (Adətən, bu mövqe yaxşı tənzimlənmişdir)

Diqqət!!!

1. Kəmərin sıxılmasını və kilidləmə cihazlarının sıfırlanmasını təsdiqləyin, əks halda bu, təklifin doğru olmamasına səbəb olacaq.

2. Test elektrik göz ilə yoxlayır, əks halda davamlı etiket səbəb olardı.

3. Sürücü sistemini sıxma üçün yoxlayın, əks halda bu, alt kağızın çəkilməsi ilə nəticələnməyəcək.

Sehrli göz dəsti

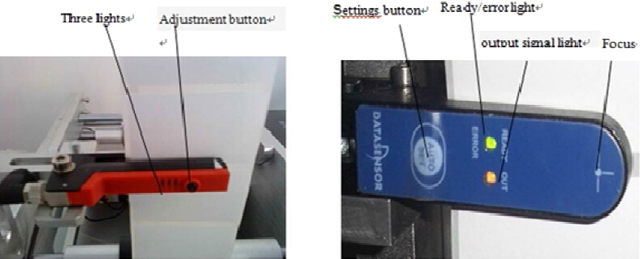

Elektrik gözünü qeyd edin (burada yalnız illüstrasiya məqsədləri var və bu, müştərilərin model konfiqurasiyasını satın alması demək deyil)

Almaniya üçün sol Dr easy logging GS-63 Elektrikli göz, İtaliya pedikülü üçün sağ SR21-IR Elektrikli göz. Onlar ümumiyyətlə etiketləri aşkar etmək üçün istifadə edirlər. Budur onların tənzimləmə üsulları

1, Dr asan giriş GS-63 Elektrik göz tənzimləmələri:

Əsaslandırma: qalınlığından asılı olaraq etiketlər arasındakı boşluqları müəyyən etmək. (İşıq vasitəsi ilə etiket olmayan yerə nüfuz edir və müəyyən etmək üçün etiketlər var) müəyyən qalınlıqdakı kağız etiketlərə və ya digər etiketlərə aiddir

Düymə təlimatları: Yaşıl işıqlar: güc işığı

Sarı işıq: status işıqlarını müəyyən etmək üçün (Sarı işıq yanır, siqnal çıxışı var)

Tənzimləmə düyməsi: müxtəlif parametrlərlə etiketlərin aşkarlanması üçün tənzimlənir

Əvvəlcə sehrli göz vasitəsilə etiketlər aşağıdakı diaqram kimi: Əgər etiketləri çəksəniz, etiket və etiket arasındakı boşluqda sarı işıqlar yanır, orada etiket sönür, sıfırlaya bilməzsiniz, birbaşa istifadə edə bilərsiniz. Sarı işıq möhkəm olduqda və ya tez-tez korpus tərəfindən üzə çıxdıqda, elektrik gözünü sıfırlamalısınız. Aşağıdakı kimi təyin edin: birincisi, teu formalı çuxurun sehrli gözü ilə göstərilən etiketlər, yuvanın içərisində elektrik gözü yerləşdirilən etiketlər var, tənzimləmə düyməsini 3 saniyə basıb saxlayın, elektrik gözünün sarı işıqları yanıb-söndüyünü görə bilərsiniz, Sonra buraxın. sehrli göz yuvasına yerləşdirilən heç bir etiket (yalnız kağızın ucunu etiketləyin) düyməsi, tənzimləmə düyməsini 8 saniyə basıb saxlayın və sonra bu nöqtədə düyməni buraxın, Quraşdırma tamamlandı. Etiket elektrik gözləri bir tanka çəkilir, orada etiketlərin sarı işıqların söndürüldüyünü, etiketi olan etiketdə boşluq ofislərinin olduğunu görə bilərsiniz, sarı işıqlar yanır.

İtaliya pedikül SR21-IR Elektrikli göz düzəlişləri:

Groove'a aid elektrik gözü, işığın miqdarı ilə nüfuz edən ayrı-seçkilik gücünə heç bir etiket yoxdur, kağız materialı tətbiq edin və etiket materialı sonunda fərqli bir etiket.

Algılama prinsipi, Groove elektrik göz yan atəş işıq şüaları, digər tərəfdən almaq üçün, ara etiketlər, işıq məbləği dəyişir, eşiklər təyin edərək, müəyyən etmək üçün heç bir etiket var.

Tənzimləmə üsulu

1) "Hazır" olduqda işıqlar, Ortadakı elektrik göz fokus etiketi, çıxış siqnalında dəyişikliklər kimi etiketləri irəli və geri çəkin, elektrik gözü işlək vəziyyətdədir, birbaşa istifadə edilə bilər.

2) Yaşıl işıq tez yanıb-sönənə qədər avtomatik Quraşdırma düyməsini, yaşıl və sarı işıqlar, elektrik göz oxşayan orta siqnal, bu anda çıxarılmayan etiketlər üzərinə qısa basın.

3) Media sehirli göz fokusundan sonra ikinci yerə keçəndə yaşıl işıq yanıb-sönür.

4) "AUTO SET" düyməsini qısa basın. Yaşıl işıq sönür. Elektrikli göz ikinci növ media siqnalları, bu anda yaşıl işıq yanıncaya qədər çıxarılmayan etiketlər.

5) Etiketləri hərəkət etdirin, iki yerli media parçalanması, çıxış siqnalı yanır, sehrli göz dəsti.

6) "HAZIR" Möhkəm, sehrli bir obyekti istifadə etmək üçün iki medianı dəyişə bilərsiniz.

Etiket mövqeyini tənzimləyin

1. Fiqur "C" ilk konteyner, Və sonra stick cəhd edin, müşahidə post yerləri və uyğun yerə köklənmiş Office blokunun "A" və "B" Fəaliyyətlərini tənzimləyin.

2. Müvafiq, fəaliyyət oturacaq vintlərini tənzimlədikdən sonra boşalmamaq üçün düzəldilməlidir.

3. D Məhsulları pulsuz sınaqdan keçirmək üçün istifadə edilən daxili sınaq elektrik gözü. Etiketləmə maşınını tənzimləmək üçün ölçülmüş obyektin pedalı / Başlanğıc vəziyyətindəki qutu vasitəsilə.

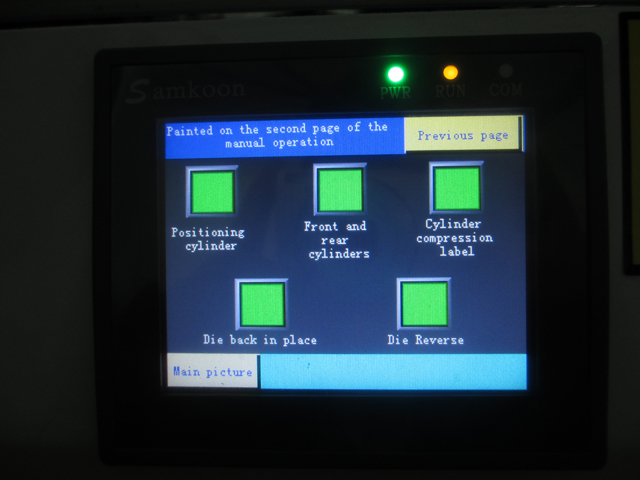

Əl əməliyyatı

1. Hər şeydən əvvəl, siz təlimatda "Manual / Avtomatik keçid" istədiyiniz və sonra istifadə etmək üçün "keçid" ilə birləşdirilmişdir.

2. Düzgün etiketlər üçün sazlama zamanı istifadə üçün istifadə olunan əl əməliyyatı

Avtomatlaşdırılmış hərəkətlər

1. Hər şeydən əvvəl, siz "Manuel / Avtomatik keçid" nin avtomatik vəziyyətdə olmasını və sonra "ayaq açarları" ilə birləşdirilməsini istəyirsiniz.

2. İşarələnmiş və etiketlənmiş daxil olmaqla, sazlama zamanı istifadə üçün istifadə edilən avtomatlaşdırılmış hərəkətlər.

Elektrikli göz tənzimləmələrinin ölçülməsi:

1. FX-301 Series Elektrikli göz düzgün qoşulub:

Sehrli göz, ölçmənin düzgün quraşdırılmasının istifadə oluna biləcəyini təmin etməlidir, aşağıdakı şəkildə göstərildiyi kimi qoşulmaq üçün əlaqə üsulu, "in" davamlı qara xətt "çıxıb" hətta gümüş xətti.

2. Elektrikli göz aşkarlama prinsipi:

Cisimləri ayırd etmək üçün işığın əks olunma miqdarına görə elektrik gözləri. Elektrikli göz problemi işıq obyektləri, obyekt müəyyən miqdarda işıq arxa gözləri əks etdirəcək, müəyyən edilmiş dəyərə çatan işığın miqdarını əks etdirən bir obyekt, elektrik göz siqnalı dəyişdikdə, idarəetmə sisteminə siqnal verir.

3. Keçid vəziyyəti:

"Rejim/ləğv et" düyməsi, "qaçış", "öyrətmək", "ADJ", "L/D", "TIMER", "PRO"da yaşıl işıq bir neçə sənəd arasında keçid edərək müxtəlif iş vəziyyətini göstərir.

• “Qaçış” Dövlət qaçışını təmsil edir;
• “Öyrət” tədris statusu;
• statusu tənzimləmək üçün "ADJ";
• Siqnal vəziyyətini qaldırmaq üçün "L/D";
• Təsdiq etmək üçün aşağı "PUSH" düyməsini, incə tənzimləmə funksiyasına soldan sağa keçid.

4. Sehrli göz dəsti:

4.1 İş stansiyasında heç bir məhsul olmadığı halda, şəffaf qapaqlı elektrik göz gücləndiricisini açın, "rejim/ləğv et" düyməsini basın, "öyrət" sənədinə köçürülür, rəqəmsal qutuda bir dəyər göstərilir, bu dəyər boş bir siqnal olacaq, ədədi sabitlik , təsdiq etmək üçün "PUSH"-a görə.

4.2 Sonra məhsulu etiketləmə stansiyasına qoyun, məhsulun üzərindəki etiket mövqeyinə çatmaq üçün mövqe çubuğunun yerini tənzimləyərək, yerləri müşahidə edərək, sol mövqeyi bağlayın.

4.3 Tənzimləndikdə etiket mövqeyi. Rəqəmsal bir dəyər göstərən rəqəmsal qutunu görə bilərsiniz, bu dəyər bir məhsul "1900" kimi siqnallar aşkar edildikdə, sabitləşdi, təsdiqləmək üçün "Push" düyməsini basın. Tamamlandıqda, rəqəmsal displey qutusu YAXŞI məsləhətləri göstərir. ("Çalış"a qayıtmaq üçün "rejim/ləğv" düyməsini sıxa bilərsiniz.

4.4 "ADJ" sənədinə köçürülür, rəqəmsal ekran qutusunu göstərir = boş siqnal (ürək döyüntüsü - boş siqnal)/2, eşik üçün sistemin standart dəyərləri, siqnal dəyəri kritik dəyərdən böyükdür, obyekt üçün defoltdur, kritik dəyərdən azdırsa, standart heç bir obyekt deyil. PLC-yə əks əlaqə siqnalı, müvafiq direktivləri verin. Həddini tənzimləmək üçün sol-sağ keçid "PSH" sol və sağ düymələri, dəyəri artırmaq və ya azaltmaq, həddi dəyişdirmək olar. (Adətən tənzimləmə tələb olunmur) sonra təsdiq etmək üçün "PUSH" düyməsini basın.

4.5 İşləyən vəziyyəti "çalışdırmaq" üçün "Rejim/Ləğv et" düyməsi. (Quraşdırma tamamlandıqdan sonra "çalış" vəziyyətinə qayıtmaq üçün)

4.6 Şəffaf örtüyü bağlayın, ucunu təyin edin.

4.7 Məhsul yerləşdirildikdə, etiketləmə stansiyası, ölçmə siqnalında elektrik gözü aşkar edildikdə, PLC-yə əks əlaqə, PLC bir direktiv verdi, etiketləmə maşını işə aid hissələrini işə saldı.

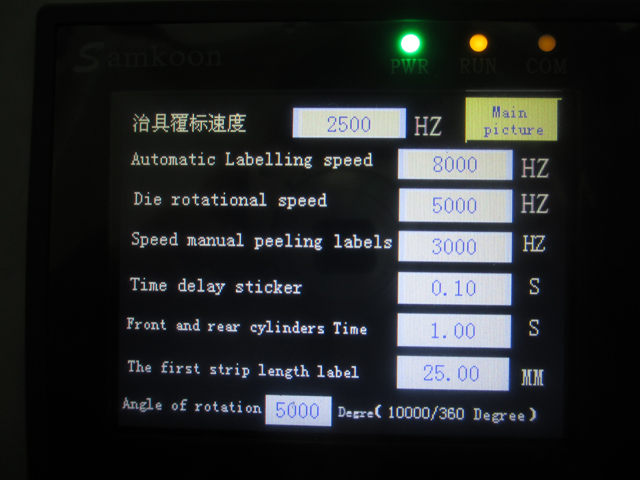

Elektron idarəetmə komponentləri

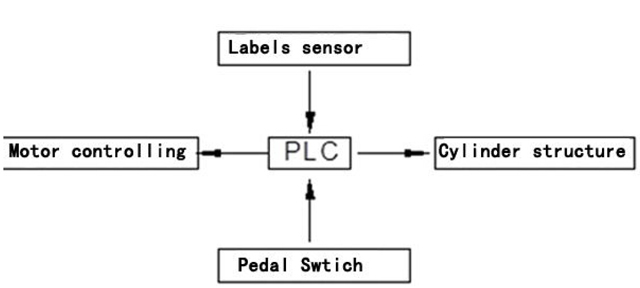

Nəzarət sistemi

Prinsip: Etiketləmə maşını siqnalları qəbul edən və sistemi idarə edən PLC-yə əsaslanır. Yuxarıdakı şəkildə göstərildiyi kimi, "ayaq açarı" işə salındıqda, ayaq açarı PLC-yə göndərmək üçün siqnalı işə salacaq və PLC onu təyin edilmiş proqrama uyğun olaraq emal edəcək və sonra "motor idarəetmə sistemini" işə salacaq. etiketin soyulması və qidalanması prosesini həyata keçirin. Eyni zamanda, "etiket mövqeyi sensoru" (həmçinin elektrik gözünü ölçən etiket adlanır) həmişə etiketin getdiyi məsafəyə diqqət yetirəcəkdir. Etiketi yeniləmək üçün məsafəyə daxil olduqda, "etiket mövqeyi sensoru" dərhal PLC-yə siqnal göndərəcəkdir. Eynilə, PLC onu müəyyən edilmiş proqrama uyğun olaraq emal edəcək və "motor idarəetmə sistemi" dayanma siqnalı göndərəcək və etiketin soyulması və yapışdırılmasını başa çatdırmaq üçün etiket sorma maşını və etiketləmə sistemini işə salacaq.

Ümumi nasazlıqlar və xaric edilir

Etiketləmə mövqeyi qeyri-sabitdir

1. Təzyiq avadanlığı sıx olmaya bilər, nəticədə boş, elektrik göz testi qeyri-dəqiq qeyd olunur.

2. Dartma gövdəsi sürüşür və ya sıx deyil, nəticədə alt kağız hamarlanır.

3. Yapışmaq üçün forma və ya yerləşdirmə.

aparın

1. Təzyiq kəməri cihazları çox sıxdır, bu da təzyiqin azalmasına səbəb olur.

2. Avtomatik əməliyyatda sapma olmadan işarələnir və geriyə doğru düzəldir.

Etiketləmə keyfiyyəti yaxşı deyil, qabarcıqlar və ya qırışlar var

1. Etiket çox nazik ola bilər, əmzikli yapışma qanunu yumşaq, nazik şəffaf etiketlərə şamil edilmir

Avadanlığın reaksiyası yoxdur

1. Elektrik xətlərinin heç bir problem olmadığını təsdiqləyin.

2. Qoruyucuların yanında təsdiqlənmiş ötürmə çıxışı bütövdür, məsələn, yanmışdır, dəyişdirin

3. Boş daxili məftil qutusu, təmir mütəxəssisləri ola bilər

Müntəzəm qırıq sonunda etiket kağızı

1. Təzyiq kəməri cihazları çox sıxdır, bu da təzyiqin azalmasına səbəb olur.

2. Keyfiyyətsiz kağızın ucunu və ya dişlərin dərinliyini etiketləyə bilər

Emiş başlığının nasazlığı və ya nasazlığı, etiketdən kənar davranış baş verir

1. Emiş başlığının deşik tıxacıdır, bu, qeyri-kafi əmməyə səbəb olur (yuxarıda 0,7Mpa təzyiq zəmanəti)

2. Üfürmə borusu üfürmə istiqaməti səhvdir, hərəkət və fırlanma istiqaməti ilə tənzimlənə bilər

3. Şəffaf yapışan möhürlə etiket örtükləri olmayan yerlərdə sorulma itkisini azaldın

Davamlı etiketlər

Elektrik gözü yaxşı qurulmayıb, elektrik gözünü sıfırlayır

Materialların toplanması sonunda təkrar emal edilmiş kağız

Əsasən sürücü kəmərinin arxasında qocalır, yeni kəməri dəyişdirin.

Etiket istehsalı

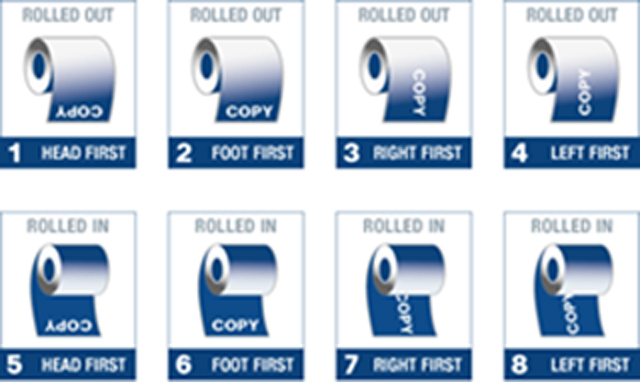

1. Etiketlər hazırlayarkən şamandıranın ətrafında olan istiqamətə diqqət yetirin.

2. Yad material deşik sehrli göz aşkar, gecə kağız punching, əks halda tanınmayan elektrik göz, dublikat etiketləri səbəb tərk edilə bilməz ki, əmin olun.

3. Etiketin və alt kağızın hamar şəkildə açıldığına əmin olun.

Rutin texniki qulluq

1. Normal istifadə zamanı avadanlıq müntəzəm olaraq yoxlanıla bilər.

2. Müntəzəm olaraq tozla mübarizə və pas əleyhinə müalicə üçün avadanlıq.

3. Uzun müddət istifadə etməyin, istədiyiniz enerjini ayırın və baxım işlərini aparın.

Əlavə

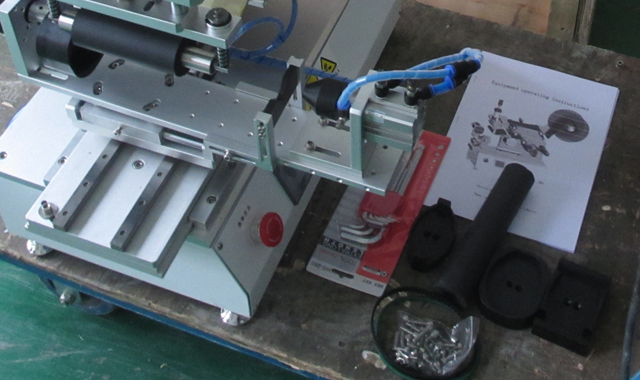

Bu etiketləmə standart aksesuarları: istismar təlimatları, altıbucaqlı açarlar, elektrik göz tənzimləmə vinti.

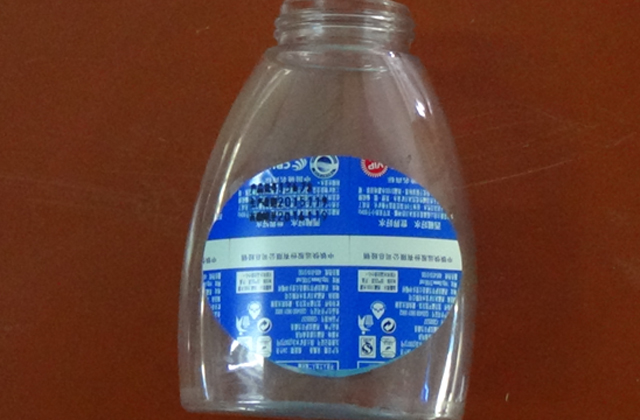

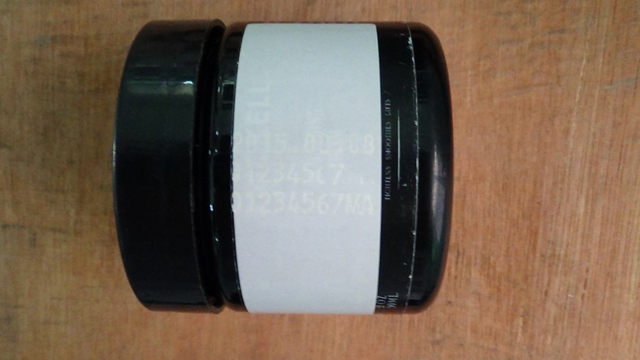

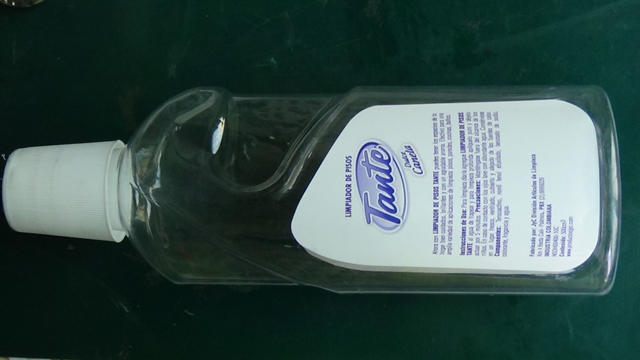

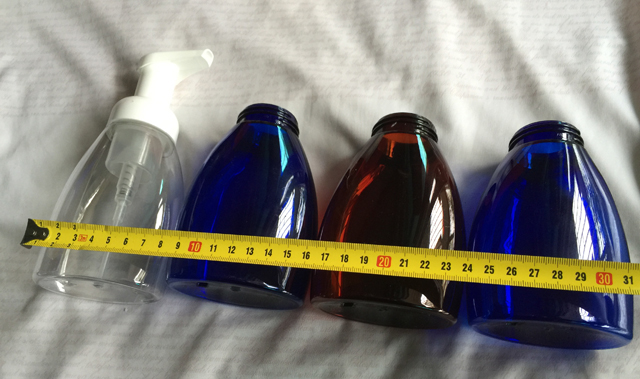

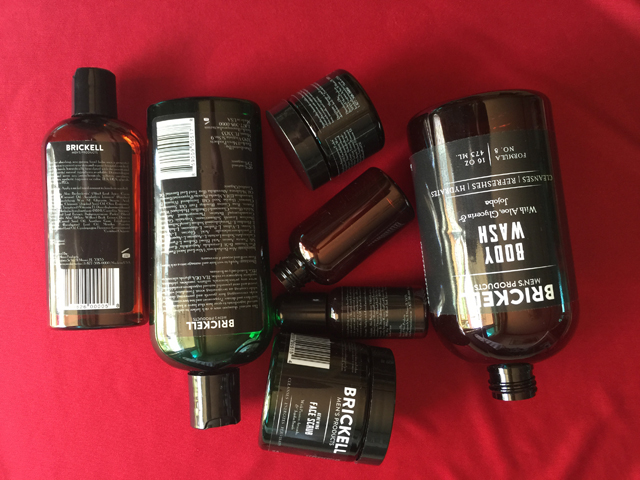

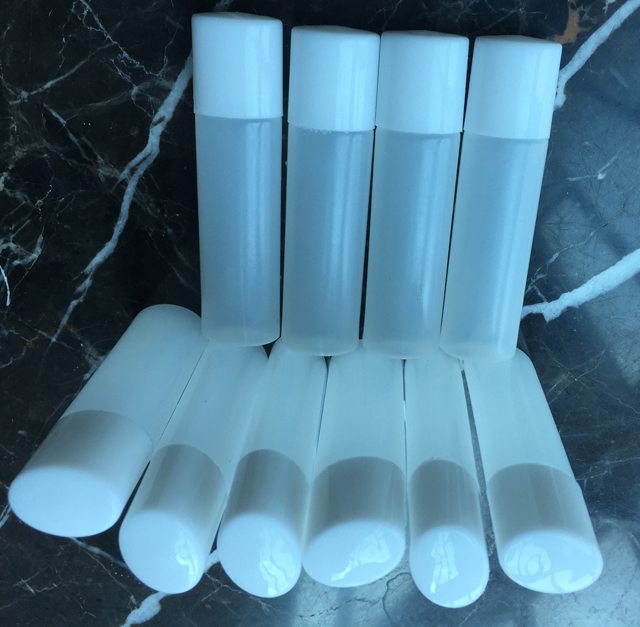

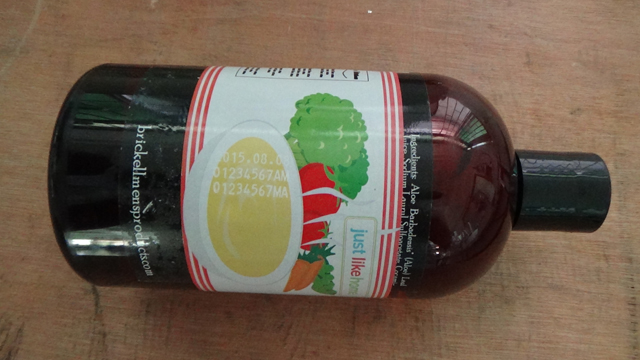

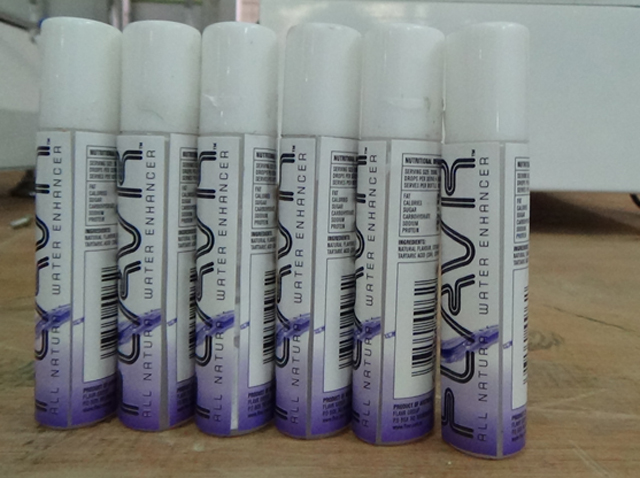

Müxtəlif formalı şüşələr üçün etiketləmə nümunələri:
