Monoblok Kiçik Damcı Şüşə Boru Doldurma Qapaq Maşını

• Model: VK-MFC
• Güc: ~220V/təkfaza
• Cari: 7A
• Tezlik: 50HZ
• Hava təzyiqi: 0.7MPa
• Güc: 1100W
• Ölçü: 1900*1550*1850mm
• Çəkisi: 485 kq
• Ümumi çəki: 555 kq
• Doldurma həcmi: 1 ml - 150 ml
• Maşın ABŞ standartında fərdiləşdirilə və tozlana bilər

Videoya Baxın

Maşını işə salmazdan əvvəl xəbərdarlıq edin

1. Maşın tək fazalı / 220V alternativ cərəyanla təchiz edilmişdir; Maşını işə salmazdan əvvəl düzgün əlaqəni təsdiqləyin.
2. Hava təzyiqinin düzgün şəkildə qoşulduğunu yoxlayın.
3. Maşında və qəlibdə hər hansı yad cisim varsa, yad cisimləri çıxarın;
4. Peristaltik nasoslarla birləşdirilmiş şlanqların material çəninə yerləşdirilməsini təsdiqləyin;
5. Doldurma ucluqlarının butulkaların ağzına uyğun olub olmadığını yoxlayın, başları butulkalarla bağlayın;

Əsas məlumatlar

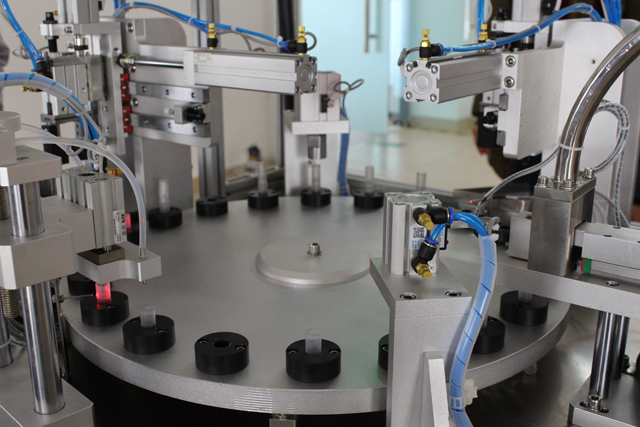

Maşınla Yaxın Şəkillər Və Rəsm

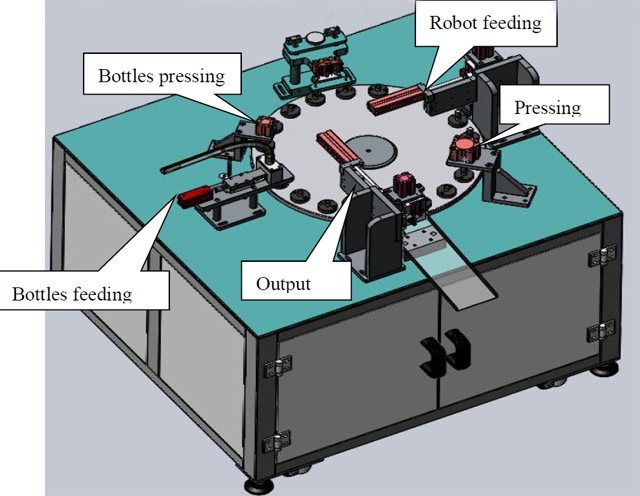

Stansiya izahı:

1. Butulkaların qidalanması: Butulkaları qidalandıran vibrasiya qabı, şüşələri döndərməyə yönəldən pnevmatik elementlər, sonra pnevmatik elementlər geri çəkilir;
2. Butulkaların sıxılması: Pnevmatik elementlərlə qidalanan butulkaların sərbəst düşməsi səbəbindən sation butulkanın tutucunun dibinə çatmasını təmin edir;
3. Yanacaqdoldurma məntəqəsi: Mayeni şüşələrə doldurun; stansiya peristaltik nasoslarla birlikdə işləyir;
4. Robot qidalandırma: robot nasosu şüşələrə qidalandırır.
5. Pressing Station: Butulkaları nasosla sıxın;
6. Çıxış: son məhsulların dönmə lövhəsindən çıxarılması

Detektor açarı

(1). Flakonun qidalanma stansiyası

1. Şüşə silindri: Olukdakı şüşələri dönmə boşqabına yönəldin
2. Orijinal nöqtə: Butulkaların silindrli orijinal yeri
3. Bottles-in Position: şüşələrin düzgün vəziyyətdə olmasının əlaməti
4. Besleme sensoru: 2 ədəd lif kanaldakı vəziyyəti müəyyən edir; Liflərdən hər hansı biri şüşələri aşkar edə bilmirsə, butulkalardakı silindr işləməyəcək;

Qeyd: Maşın tam avtomatik rejimdə işləyir; aşkarlayıcı açarlara diqqət yetirin

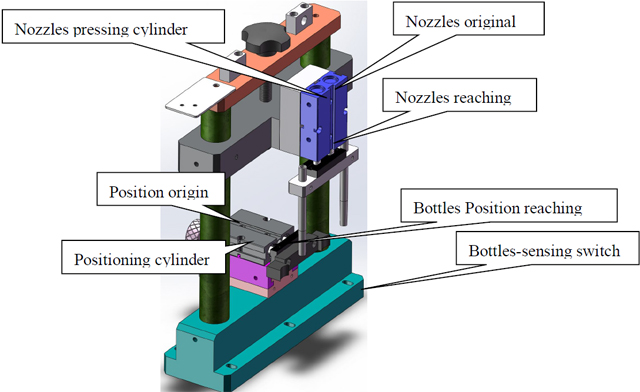

Fayl doldurma məntəqəsi

1. Butulkaları algılayan açar: Stansiyanın altındakı materialları aşkar edin və stansiyanın aktivləşdirilməsi;
2. Yerləşdirmə silindri: Aşkarlayıcı açar silindrin materialı yerləşdirəcəyi stansiyanın altında materialın olduğunu müəyyən edir;
3. Şüşələrin mövqeyinin mənşəyi: Keçid stansiyaların tamamlanması və dönmə lövhəsi hərəkəti üçün işarədir;
4. Şüşələrin yerinin çatması: Vəzifə silindri butulkaların uzanmasını tamamlayır
5. Burunları basaraq silindr: Doldurma ucluqlarını şüşələrə çatdırın;
6. Orijinal nöqtəyə basan nozzilər: nozzle başlanğıc nöqtəsində geri çəkilir;
7. Burunlar çatır: doldurma ucluğunun butulkalara daxil olub-olmadığını aşkar edin

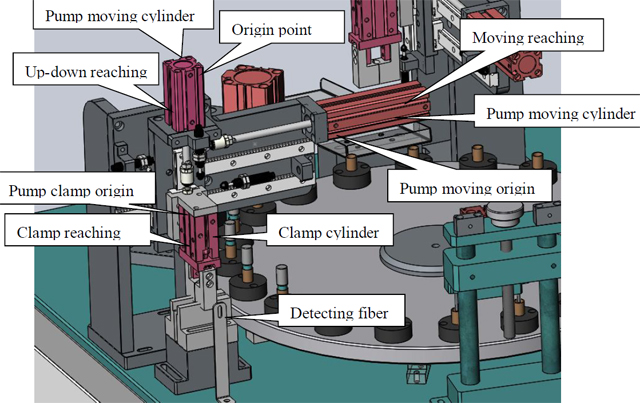

Nasos Pres Stansiyası

1. Butulkalar stansiyasının aşkarlanması açarı: Stansiyanın altındakı materialları aşkar edin və stansiyanın işə salınması;
2. Yerləşdirmə silindri: Aşkarlayıcı açar silindrin materialı yerləşdirəcəyi stansiyanın altında materialın olduğunu müəyyən edir;
3. Şüşələrin mövqeyinin mənşəyi: Keçid stansiyaların tamamlanması və dönmə lövhəsi hərəkəti üçün işarədir;
4. Bağlayıcı silindr: Pompanın sıxılması;
5. Sıxma mənşəyi: Boş vəziyyətdə sıxma;
6. Clamping çatır: Stansiyaya çatan şüşələr;
7. Pompanın çatma detektoru: Vibrator qabı daxili tıxacın kanala daxil olmasını təmin edir, sonra növbəti hərəkəti aktivləşdirmək üçün daxili tıxacın düzgün yerləşdirilib-yerləşdirilməsini müəyyən edir;
8. Pompanın silindri: nasosu götürün və yerləşdirin;
9. Nasos üfüqi hərəkət edən silindr: sıxaclı nasosu dönmə lövhəsində şüşənin yuxarı hissəsinə qoyun.

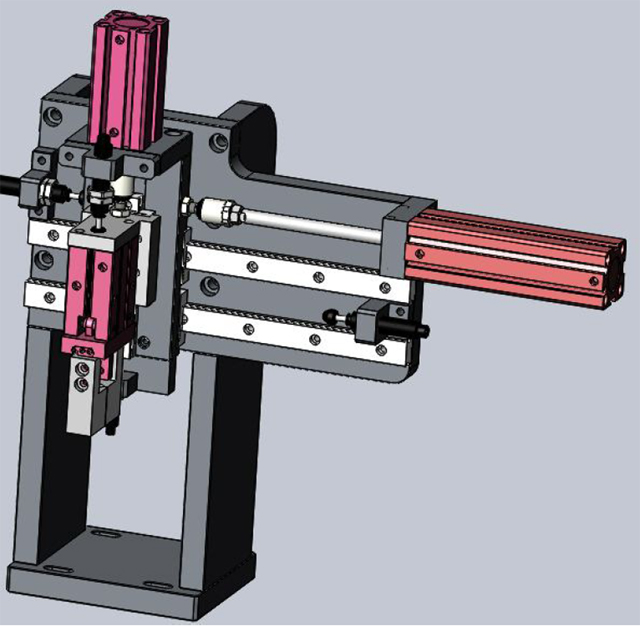

Çıxış Stansiyası

Yuxarıda göstərilən nasos-pres stansiyası ilə eyni iş prinsipi;

Baxım

1. Maşını uzatmaq və maşının funksiyasını optimallaşdırmaq üçün maşını yoxlamaq və ona qulluq etmək lazımdır;

İşləyən maşın üç aydan bir saxlanılmalıdır; Rulman və dişli ötürücü hissəsi yağla yağlanmalıdır; Yağlama vaxtaşırı aparılmalıdır; Hər gün iki dəfə geri dönən mexanizmin hərəkəti və ya qaldırma kimi hissəyə sürüşmə yolu yağı (N68) əlavə edilməlidir; Avtomobil yağı (N68) fırlanan və ya yellənən hissələrə əlavə edilməlidir; Hər yarım aydan bir cam yuvasına yağ əlavə edin; Hər ay bir dəfə yağ ucluğu üçün yağ əlavə edərək;

2. Komponentlər və ya qəlib kimi hissələrin yapışdırıldığı səthə vurmaq və ya qırmaq üçün heç vaxt metal alətlərdən istifadə etməyin.

3. Maşın uzun müddət işləməyi dayandırarsa, transmissiya və ya rulman hissəsi kimi hissələrə yağlama üçün yağ əlavə edin; Həmçinin maşını suya davamlı qoruyucu ilə müalicə edin.

4. Maşına zərər verməmək üçün maşının üzərinə heç vaxt əşya qoymayın.

5. Komponentlərin içindəki tozu vaxtaşırı təmizləyin, həmçinin bütün vintləri yoxlayın və gevşemiş vintləri düzəldin.

6. Müəyyən vaxtda terminallardakı vintləri naqil üçün yoxlayın və vintin sabit olduğundan əmin olun;

7. Elektrik qutularından uzanan naqillər yolunda hər hansı boş stansiyanın olub olmadığını yoxlayın; Əgər hissə çox boşdursa, elektrik sızmasına səbəb ola biləcək izolyasiya təbəqəsində aşınma və ya zədələnmənin qarşısını almaq üçün vinti yenidən bərkidin;

8. Asanlıqla köhnəlmiş yamaqları yoxlayın və zədələnmişini vaxtında dəyişdirin;

Qablaşdırma və Nəqliyyat

Maşını heç vaxt üfüqi və ya dik vəziyyətdə qoymayın; Dəzgahın ayağını sökün və bütün maşını sandığın dibi ilə bərkidin. Maşın qutudan boşalmadan və ya daşınma zamanı silkələmə stansiyasında hərəkətsiz vəziyyətdə saxlanmalıdır;

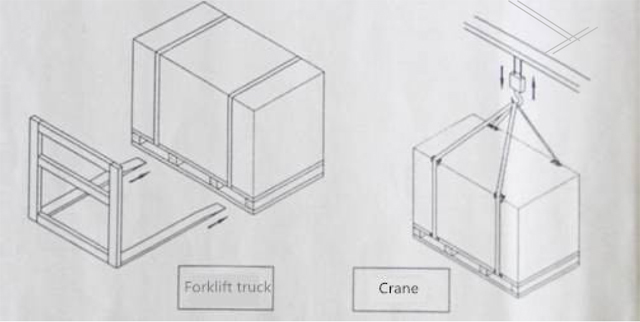

Maşının qablaşdırılması neytral olmalıdır; Maşını daşıyarkən, lütfən, yük maşını və ya krandan istifadə edin və maşını aşağıdan sabit hərəkətlə hərəkət etdirin; Aşağıdakı şəkildəki təsvirə diqqət yetirin; maşını qaldırarkən və yelləyərkən kranın maşınla təmas etməsinə icazə verilməməlidir. Dəzgahı 4 ədəd M16X200 boltlar ilə düzəldin, sonra kranları və maşınları qaldırmaq və yelləmək üçün boltları birləşdirin. Bu vaxt maşının altındakı qoruyucu obyektləri yastıqlayın. Lazım gələrsə, sabit qaldırma üçün dayaqdan istifadə edin (aşağıdakı şəkildə göstərildiyi kimi)

Sandığı qablaşdırmadan əvvəl qutuda hər hansı zədə olub-olmadığını yoxlayın; Sandıqda hər hansı bir zədə olarsa, qutunu açmayın və dərhal göndərmə şirkəti ilə əlaqə saxlayın; Göndərmə işçilərinin nəzarəti altında sandığı açın və prosesi qeyd edin;

Təhlükəsizliyə gəldikdə, yük maşını üçün yerdən məsafə 1 m-dən az olmalıdır; Maşını hərəkət etdirən krandan istifadə edildikdə, məsafə 2 metrdən 2,5 metrə qədər saxlanılmalıdır
