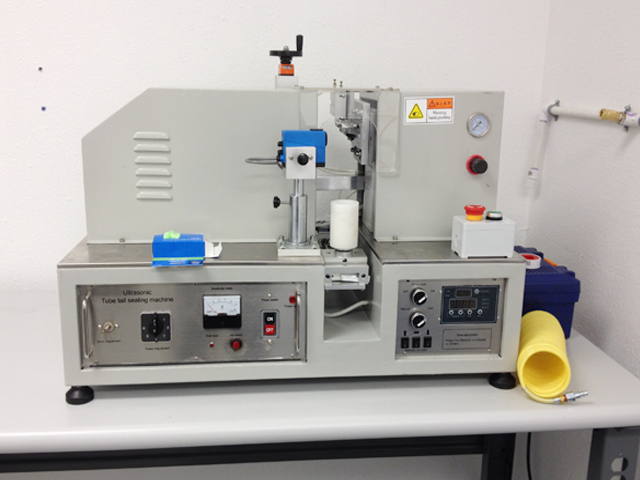

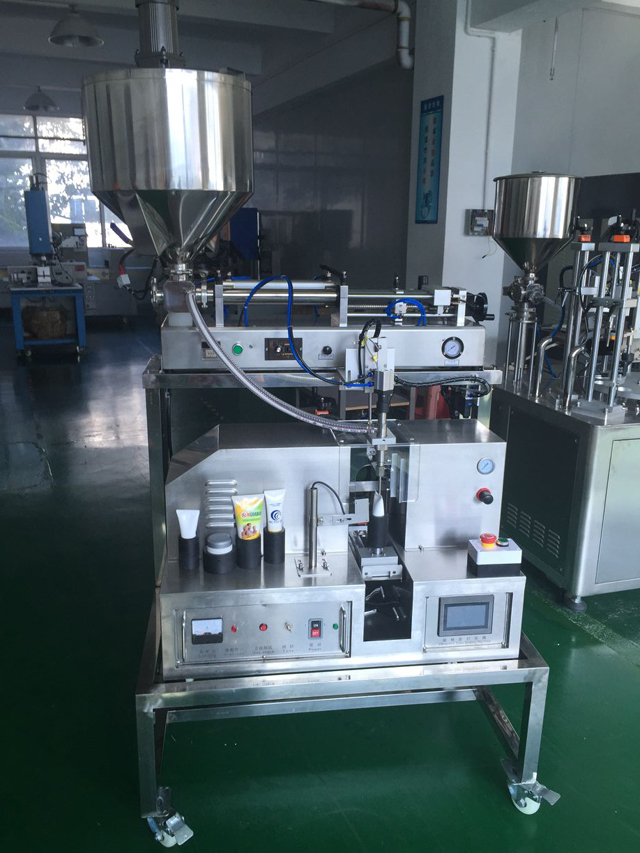

Ultrasonik Sızdırmazlıq Avadanlığı ilə Yarı Avtomatik Boru Doldurma Maşını

• Model: VK-TFS-002U
• Enerji təchizatı: 220V/50HZ/Bir faza
• Güc: 1500w
• Tezlik: 20KHz
• Boru uzunluğu: 40-280 mm
• Borunun diametri: 10-80 mm
• Doldurma həcmi: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (İstəyə görə)
• Ölçü: 735*670*1300mm
• Çəkisi: 130 kq

Videoya Baxın

Funksiya və Tətbiq

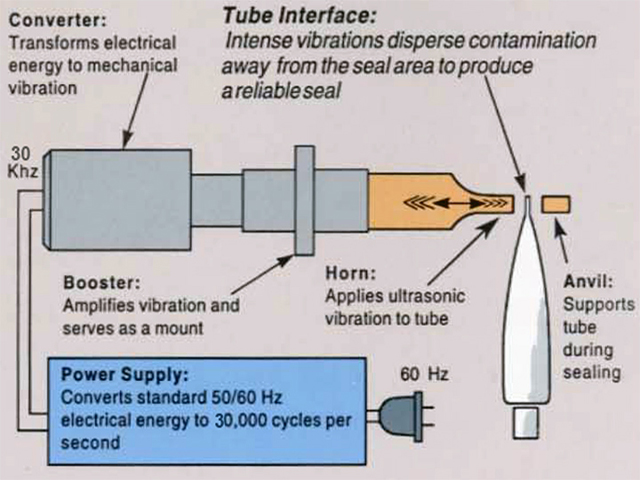

Plastik yumşaq boru quyruğunu qaynaq etmək üçün ultrasəsdən istifadə edin. Qaynaq edərkən heç bir yapışdırıcıya və ya doldurucuya və ya həllediciyə ehtiyac duymayın, çox miqdarda istilik istehlak etməyin və işləməsi asan, yüksək qaynaq sürəti, yüksək məhsuldarlıq.

Bu maşın diş pastası, kosmetika, tibbi məhsul, qida və sənaye borularında və s.

Əsas Parametrlər

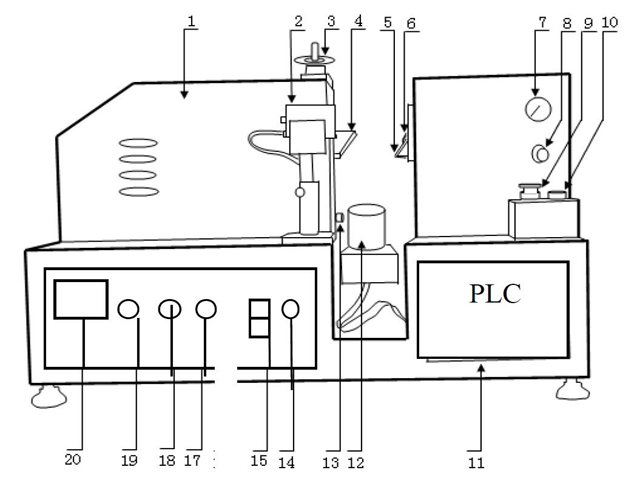

Sızdırmazlıq Maşının Düzəlişi

1. Əsas gövdə
2. Sensor
3. Boru hündürlüyünün tənzimlənməsi
4. Ön qəlib
5. Arxa qəlib
6. Kesici
7. Qaz təzyiq ölçən
8. Qaz təzyiqinin tənzimlənməsi
9. Təcili düymə
10. Başlat düyməsi
11. PLC
12. Tutucu
13. Kalıp boşluğunun tənzimlənməsi
14. Güc lampası
15. Elektrik açarı
16. Dinlə
17. OSC yoxlanışı
18. Aşırı yük lampası
19. Yükləmə sayğacı

(Qeyd: Zəhmət olmasa, daşınma və vida boş olduqda qorxaraq, güclü kilidlə Ön qəlib vidasını yoxlayın)

Sızdırmazlıq hissəsi

• Mühərrikin işə salınması: bu, Boru tutucusunun işləməsini idarə etmək üçündür
• Qidalanma silindrinin işə salınması: bu, Boru tutucunun qidalanmasına nəzarət etmək üçündür
• Ultrasonik silindr başlanğıcı: bu, yuxarı qəlibin və aşağı kalıbın işləməsinə nəzarət etmək üçündür.
• Kəsmə silindrinin başlanğıcı: bu kəsicini idarə etmək üçündür
• Silindr doldurun: Bu, Doldurucu baş silindrinin ulduzunu idarə etmək və ya əl ilə işlədikdə dayandırmaq üçündür
• Doldurmağa başlama: Bu, doldurma ulduzunu idarə etmək və ya əl ilə dayandırmaq üçündür
• Ultrasəs başlanğıc: Bu tezliyə nəzarət etmək üçündür, bu “18. ASC yoxlaması”
• Boru Orientasiyası aktivdir: bu, Sense-i söndürmək/açmaq üçün idarə olunur
• Vaxt ayarı: Bu Gecikmə vaxtının/Qaynaq vaxtının/Saxlama vaxtının tənzimlənməsi üçündür
• Gecikmə vaxtı: 0.80
• Qaynaq vaxtı: Boru Dia 20, vaxt təxminən: 0,20, Boru diametri 30, vaxt təxminən 0,40, Boru diametri 40, vaxt təxminən 0,50, Boru diametri 50, vaxt təxminən 0,7 olacaq
• Saxlama müddəti: 0.35

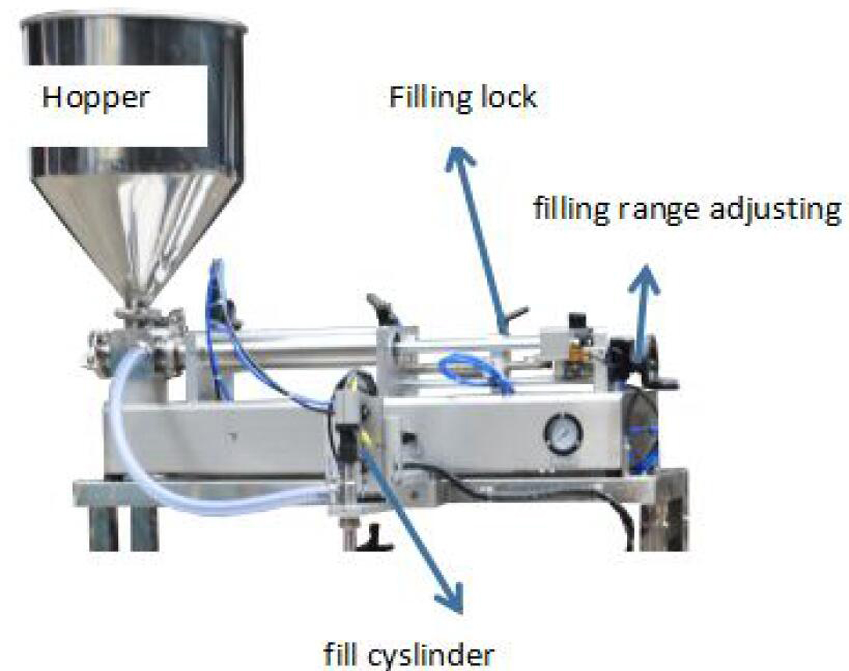

Doldurma hissəsi

Əməliyyat Prosesi

1. Gücü və sıxılmış havanı düzgün birləşdirin (0,5MPa təklif edin).
2. Güc düyməsini basın
3. 'OSC check' düyməsini basın və eyni zamanda 'Tune düyməsini' təyin edin, Zəhmət olmasa Tune düyməsindəki vintdən istifadə edərək, siz sola və ya sağa dönə bilərsiniz, minimum 'Siqnal işığı' (təxminən 1A-dan aşağı olacaq) tapa bilərsiniz. ) sabit 'Tezlik tənzimlənməsi'. ("OSC check" düyməsini davamlı olaraq basmayın, fasilələrlə basın)
4. Boru tutucuya qoyun.
5. "Ultrasonik silindr başlanğıcı" düyməsini basın, ön qəlib və arxa qəlib bağlanacaq. 'Qəliblərin boşluğunun tənzimlənməsi' təyin edin, iki qəlibin sadəcə toxunmasına icazə verin və boşluq olmasın. 'Kəsici nəzarətçi' düyməsini basın və kəsicinin rəvan işləyəcəyini təsdiqləyin. (tənzimləyərkən plastik borunu boru tutacağına qoymaq lazımdır)
6. Ön qəlibi və arxa qəlibi və kəsicini orijinal vəziyyətinə qoyun.
7. Borunu 'Tutucu'ya qoyun və 'Yedilmə silindrinin işə salınması' düyməsini basın, boru iki qəlib arasında işləyəcək. Lazım gələrsə, tutucunun hündürlüyünü tənzimləyin. (təklif boru arxa qəlibdən 2-3 mm daha yüksəkdir)
8. Boru orijinal vəziyyətinə qaytarın.
9. Avtomatik vəziyyətə təyin edin, boruda rəng kodu varsa sensoru yandırın, əks halda onu söndürün.
10. "Avtomatik" düyməsini basın, maşın avtomatik olaraq işləyəcək.

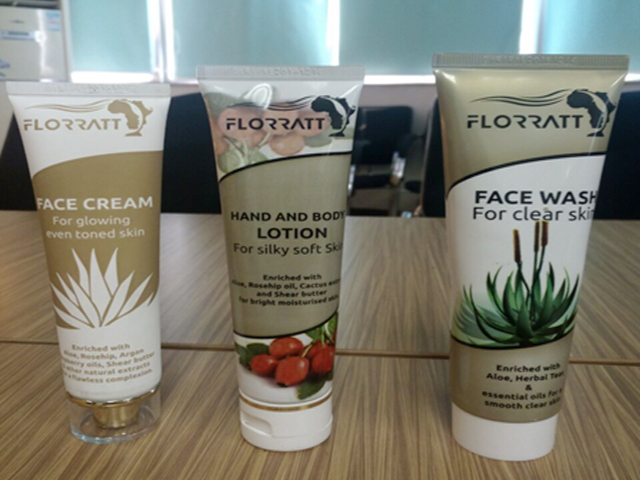

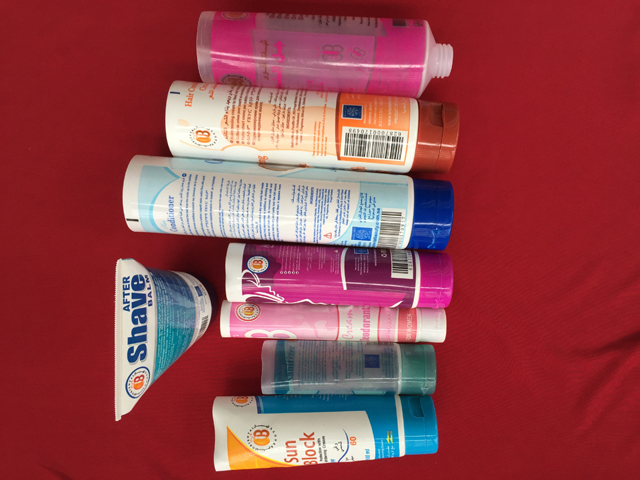

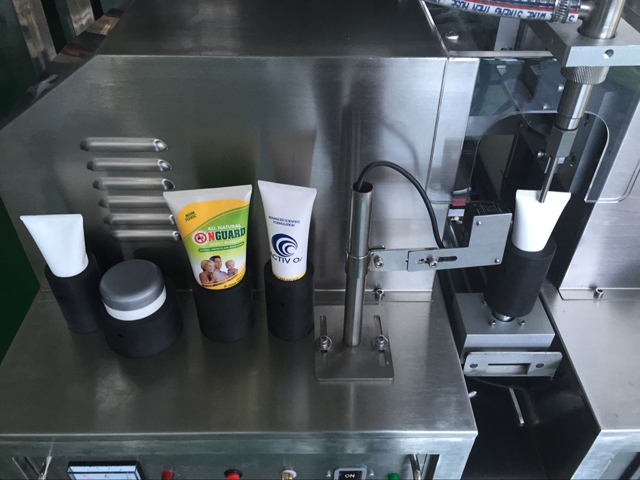

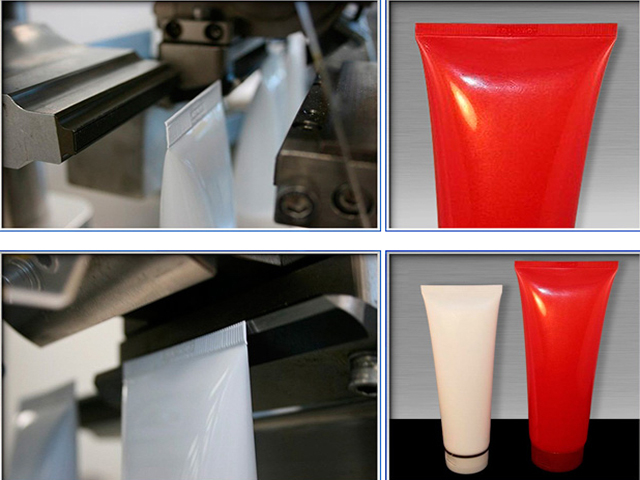

Nümunələr

Uğursuzluq və Çözüm
