Yarı Avtomatik Elektrik Şnurlu Kabel Tel Etiketi Bayraq Etiketləyən Maşın

• Model: VK-T807
• Etiketləmə dəqiqliyi: ±1mm (məhsul etiketindəki sapma istisna olmaqla)
• Etiketləmə sürəti: 20~40pcs/minte (məhsul ölçüsünə qədər)
• Tətbiq olunan məhsul ölçüsü: 20≤length≤300mm, 20≤width≤200mm
• Tətbiq olunan etiket ölçüsü: 20≤length≤150mm, 20≤width≤150mm
• Maşının ölçüsü: 970*790*1440mm
• Hava təzyiqi: 0.6Mpa
• Güc: 220V, 50/60HZ/140W
• Çəkisi: 99KG

Videoya Baxın

Əl ilə yuvarlaq səthli tel etiketləmə maşını tel su borusunda, tornavidada və s. üzərində yapışan etiket və ya yapışan filmin yarı avtomatik etiketlənməsinə nail olur.

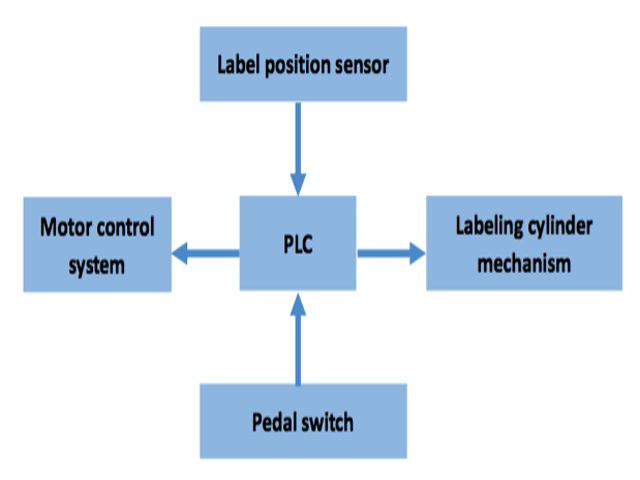

Maşın necə işləyir:

Etiketləmə maşını siqnalları qəbul edən və bütün sistemlərin işinə nəzarət edən əsas kimi PLC-yə əsaslanır. Pedal açarını addımlayarkən, siqnal PLC-yə göndəriləcək və proqramlar dəstinə uyğun olaraq işlənəcəkdir.

Sonra pilləli mühərrik idarəetmə sistemindən başlayaraq etiketin soyulması və qidalanma etiketi proseslərini tamamlayın. Eyni zamanda, etiket mövqeyi sensoru (həmçinin elektrik göz kimi tanınır) həmişə etiketin keçdiyi məsafəyə diqqət yetirəcəkdir.

Bir etiket keçdikdə, sensor dərhal PLC-yə siqnal göndərəcəkdir. Sonra PLC, bir sıra proqramlara uyğun olaraq, dayandırmaq üçün pilləli mühərrik idarəetmə sisteminə siqnal göndərir və etiketləmə prosesini başa çatdırmaq üçün etiketləmə sisteminə başlayır.

İş prinsipi

Transmissiya sistemi:

Step motor, etiketlərin soyulmasına və Glassine arxa vərəqinin təkrar emalına nail olmaq üçün dartma mexanizmini və material qəbuletmə mexanizmini idarə edən sinxron kəmər vasitəsilə etiketləri soymaq üçün güc verir.

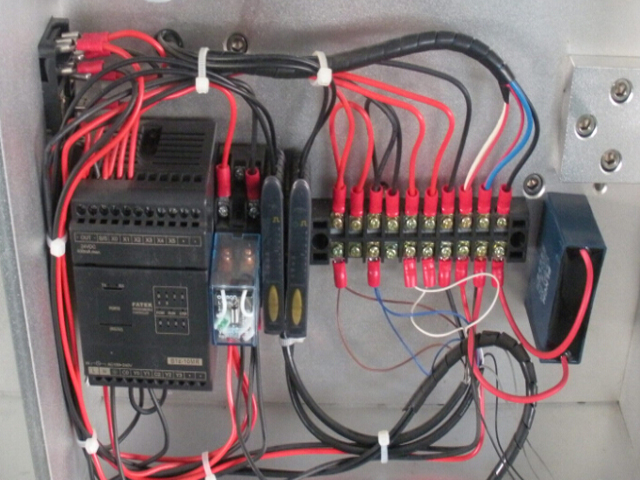

Nəzarət sistemi:

Bu maşın elektrik və qazdan istifadə etməklə idarə olunur. Elektrik gözündən (SICK sensoru) və pedal açarından gələn siqnal, bütün etiketlərin soyulması, etiketlənməsi və sayılması proseslərinə nail olmaq üçün emal üçün PLC-yə ötürüləcək.

Tel etiketləmə maşınının tətbiqi:

Tətbiq olunan məhsul: Səthində kağız etiketi və ya film etiketi ilə etiketlənməli olan uzun dairəvi məhsullar;

Tətbiq olunan sənayelər: Elektrik, tibb, plastik, sənaye və s. geniş istifadə olunur.

Tel etiketləmə maşınının texniki xüsusiyyətləri:

Kiçik struktur daha az yer tutur və daşımaq və yükləmək asandır.

Yaxşı etiketləmə dəqiqliyi və sabitliyi; Səliqəli, qırış, qabarcıq yoxdur.

İstifadəsi və tənzimlənməsi asandır. Yeni işçilər sadə təlimdən sonra asanlıqla istifadə edə və ya düzəldə bilərlər.

Stabil əməliyyat.

Texniki məlumatlar:

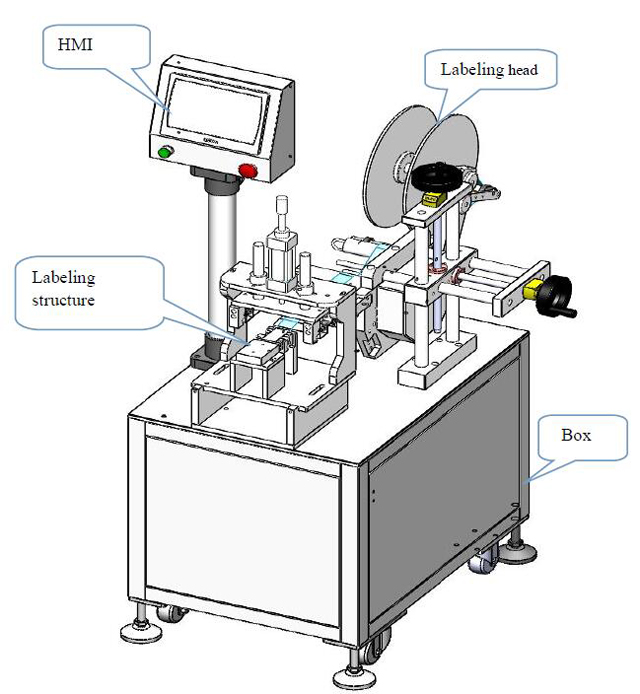

Konfiqurasiya:

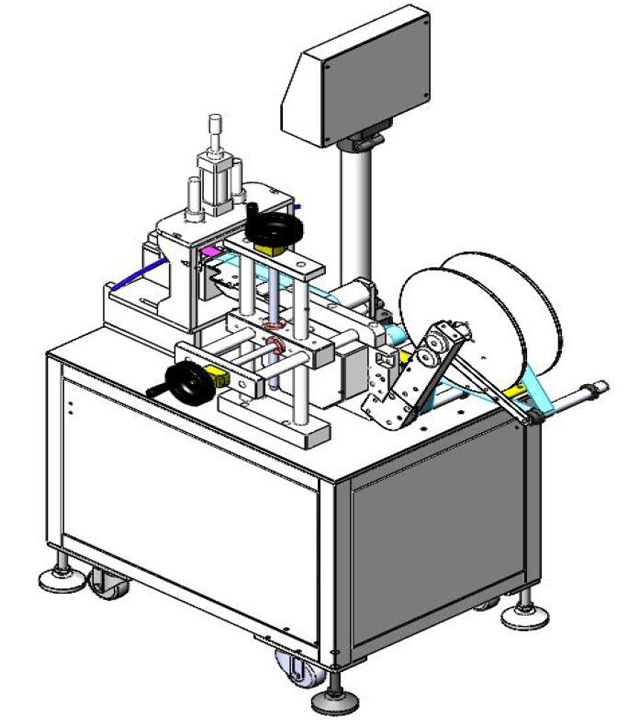

Digər rəsm

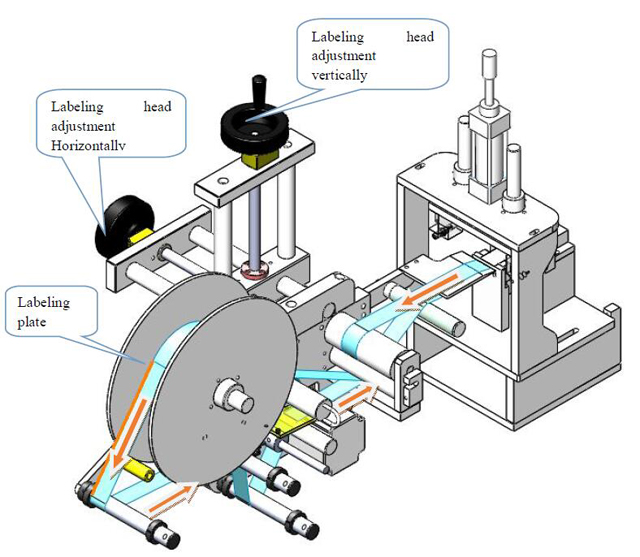

Etiketləmə başı

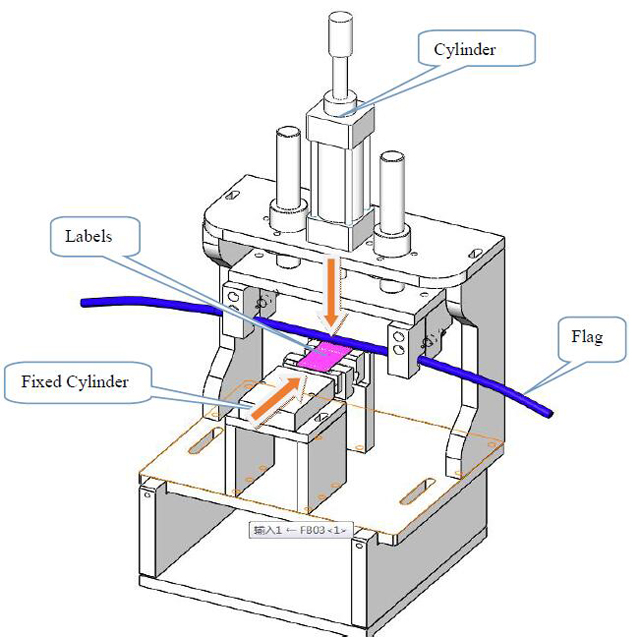

Etiketləmə quruluşu

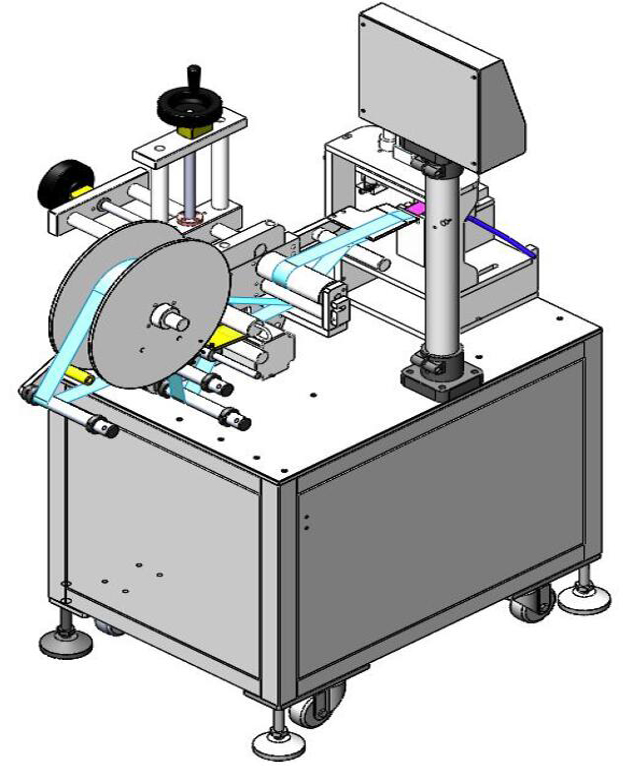

Etiketləmə tel maşınının arxa görünüşü

Yarı avtomatik tel etiketləmə maşınının ölçü rəsmi:

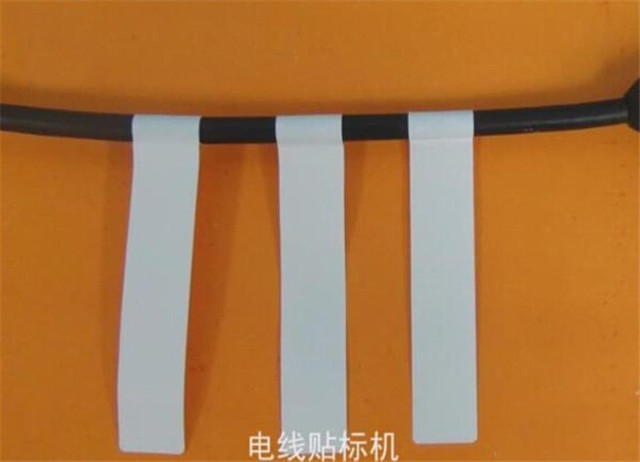

Etiketləmə nümunələri:
