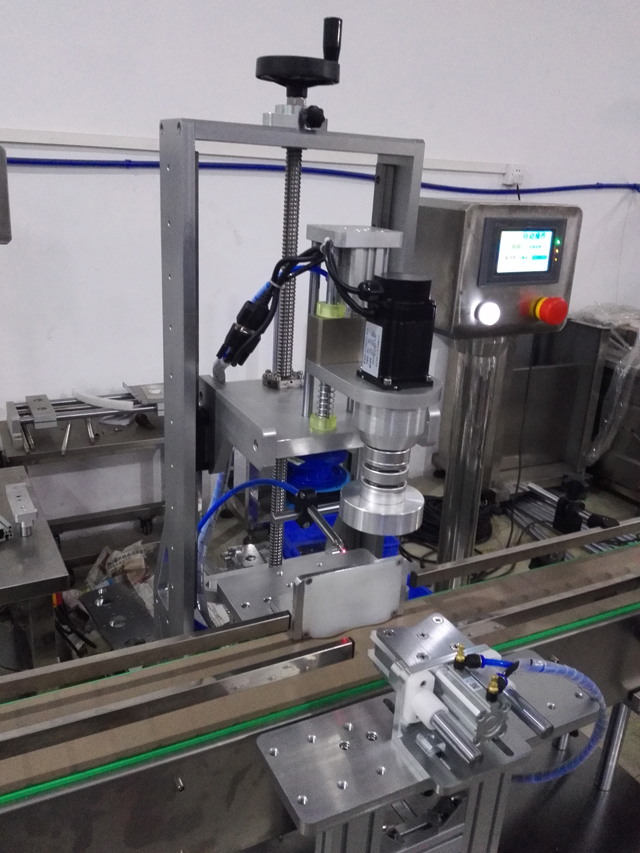

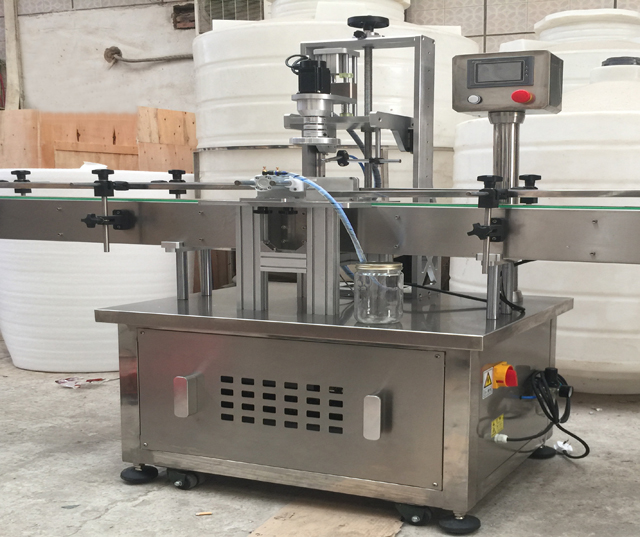

Avtomatik Xətti Servo Tək Başlı Şüşə Vidalı Qapaq Maşını

Model nömrəsi: VK-SCC
Tətbiq olunan şüşə hündürlüyü: 60-380mm
Tətbiq olunan şüşə boyun diametri: 16-50mm
Motor gərginliyi: 220v (fərdiləşdirin)
Motor gücü: 0.37kw
İstehsal gücü: 1200-1500 şüşə/saat
Maşının ölçüsü: 600*210*900mm
Qablaşdırma: Taxta karton
Maşının çəkisi: 140 kq

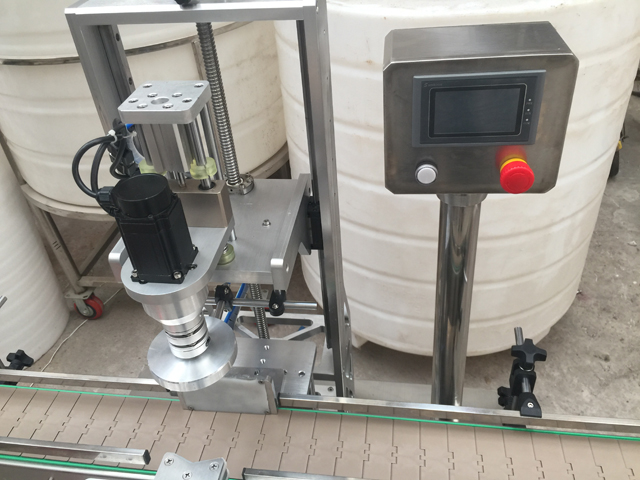

Avadanlıqların Tək Başlı Qapaq Maşınlarına Baxış

Paslanmayan polad materialı qəbul edir, maşın korroziyaya davamlıdır və təmizlənməsi asandır. Kompakt struktur dizaynı ilə kiçik yer tutur. Halbuki, yüksək səmərəlilik və etibarlılıqla, yalnız bir əməliyyat işçisi tələb edən yüksək avtomatlaşdırmaya malik bir maşındır. Mexanizmi, elektrik enerjisini və pnevmatikanı birləşdirən avtomatik doldurma və qapaq avadanlığıdır.

Texniki Parametrlər

Model nömrəsi: VK-SCC
Tətbiq olunan şüşə hündürlüyü: 60-380mm
Tətbiq olunan şüşə boyun diametri: 16-50mm
Motor gərginliyi: 220v (fərdiləşdirin)
Motor gücü: 0.37kw
İstehsal gücü: 1200-1500 şüşə/saat
Maşının ölçüsü: 600*210*900mm
Qablaşdırma: Taxta karton
Maşının çəkisi: 140 kq

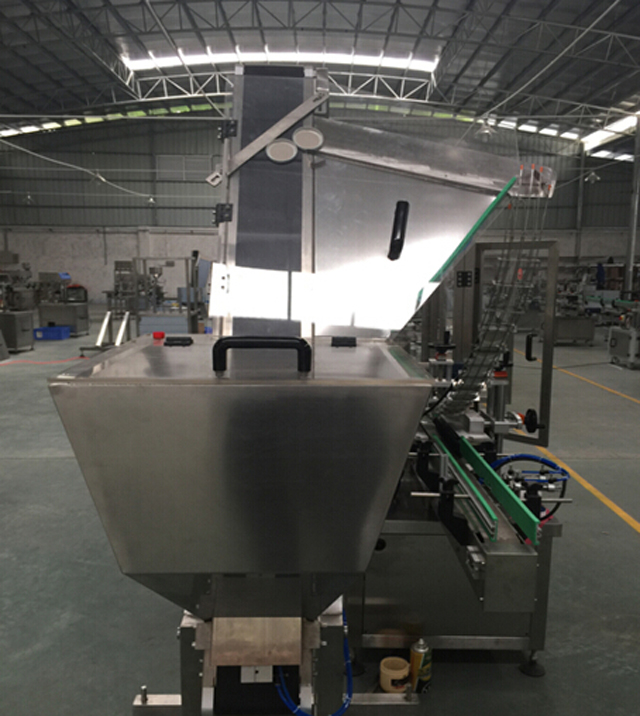

(Qeyd: Maşın bankaların qapaqları üçün işçi əli ilə qidalanır; şəkilləri aşağıda göstərildiyi kimi avtomatik qapaqların qidalanma sistemini seçmək isteğe bağlıdır)

Avadanlıqların quraşdırılması

Maşın əvvəlcədən basdırılmış anker vintlərini tələb etmir. Qabdan çıxarıldıqdan sonra, bütün maşını möhkəm və düz zəminə qoyun və sonra maşının ayağı vintinin hündürlüyünü tənzimləyin.

Hər ayağın hətta yük daşıya biləcəyinə əmin olmaq üçün istənilən əyilməni düzəltmək üçün səviyyə ölçəndən istifadə edin. Tənzimləmələr başa çatdıqdan sonra su giriş şlanqını, tullantıların axıdılması üçün şlanqı, enerji təchizatı və hava mənbəyini yaxşıca birləşdirin və düzəldin.

İstifadə və Əməliyyat (Panel Funksiyaları)

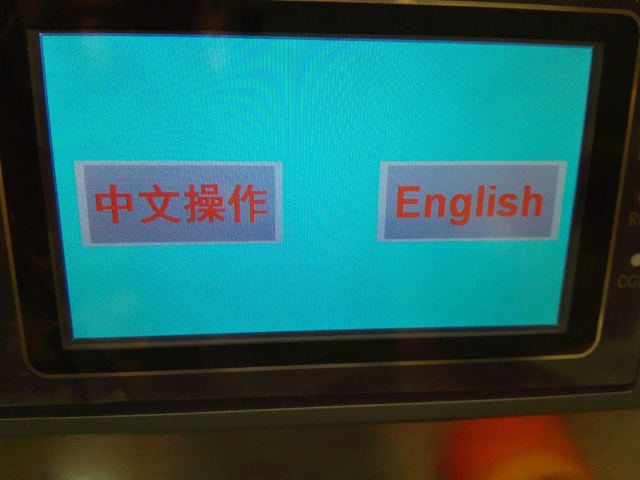

1. Əsas güc açarını və avadanlıq qutusunun sağındakı açarı yandırın, sonra insan-kompüter interfeysi aşağıdakı kimi işə salma ekranını göstərir:

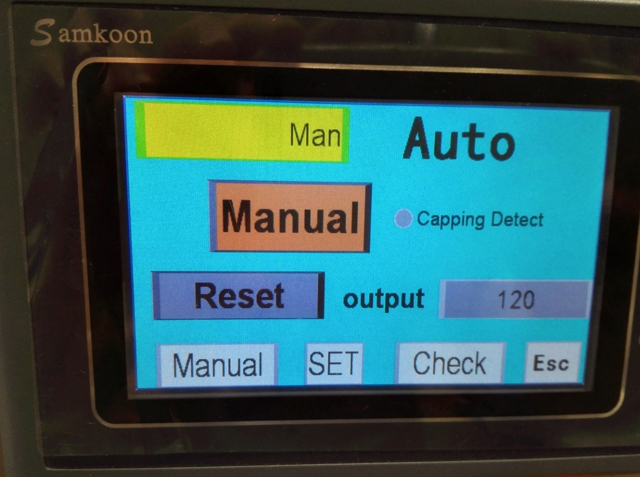

2. İşarələrdən birinə klikləyin və ekran aşağıya keçəcək:

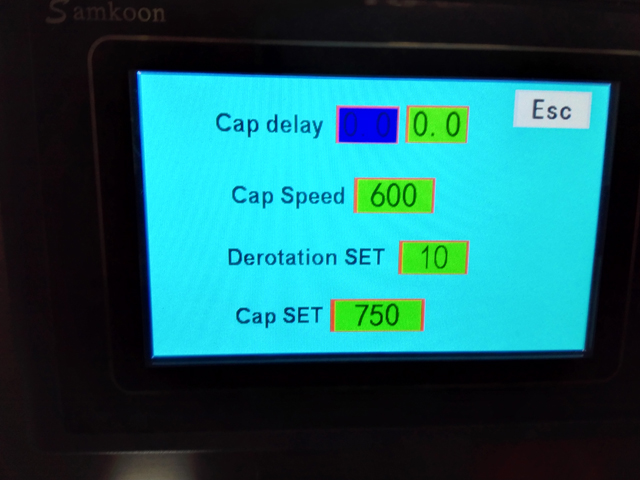

3.0 Aşağıdakı ekrana daxil olmaq üçün SET üzərinə klikləyin:

3.1 Qapaq gecikməsi şüşənin hiss edildiyi zaman gecikmənin növbəti hərəkətə qədər başlaması deməkdir. Bu, müxtəlif ölçülü şüşələrin tənzimlənməsinə rahatlıq əlavə edir.

3.2 Qapaq sürəti qapaq mühərrikinin fırlanma sürətidir. Qapaq Parametri qapaq vaxtını və bağlama mövqeyini göstərən impuls dəyərini göstərir. Qapağın iş axını şüşənin kəsilməsi-bağlama-qapaq mövqeyinin davam etdirilməsi-şüşənin kəsilməsi ilə gedir. Kapatma gecikməsi 0 ilə olduqda, gecikmə təyin edilməmişdir.

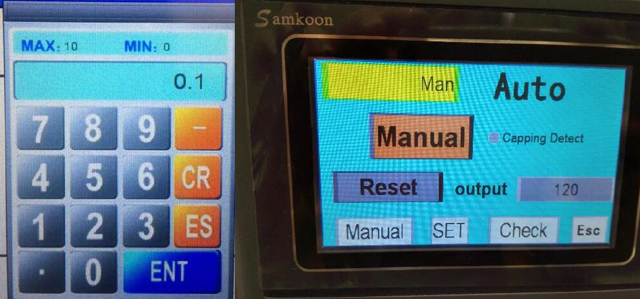

4.0 Parametrlərin sağ tərəfindəki müvafiq rəqəm qutusuna klikləyin və aşağıda parametrlərin tənzimlənməsi ekranları açılacaq, burada CR təmizləmək üçün, ES mövcud üçün və təsdiq etmək üçün Enter düyməsidir. Manual düyməsini kliklədikdə rejim avtomatik rejimə keçəcək və maşın avtomatik işləyəcək.

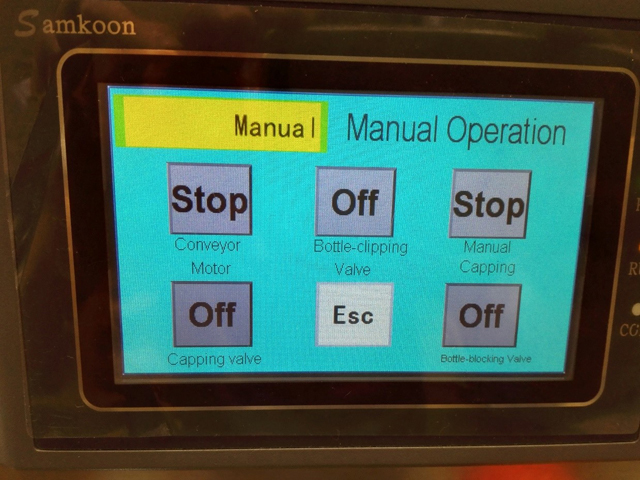

5.0 Menyu ekranına qayıdın və aşağıdakı ekrana daxil olmaq üçün ekranın altındakı Manual düyməsini klikləyin. Ayrı-ayrı əl əməliyyatları tələb olunarsa, davam etmək üçün müvafiq açarları vurun.

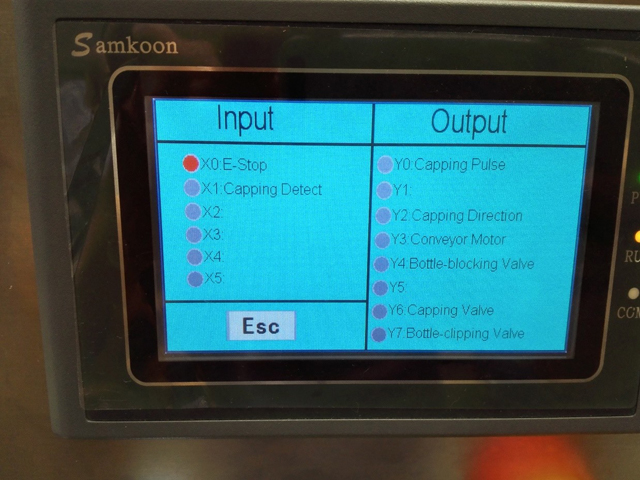

6.0 Menyu ekranına qayıdın və aşağıdakı ekrana daxil olmaq üçün Yoxlayın. Göstərici yandıqda, PLC-də müvafiq girişin siqnal girişi olduğunu göstərir. Aşağıdakı ekrana baxın:

İş axını

Maşın başlamazdan əvvəl	Sensor ekran başlanğıc ekranını göstərir
Dil seçin	Ekran menyu ekranına çevrilir
Ekranın altındakı Manual düyməsini basın	Ekran əl ilə işləmə rejiminə keçir	Əllə işləmə zamanı, işə salma zamanı klaviaturada müvafiq nömrəyə klikləyin
Avtomatik klikləyin	Ekran avtomatik rejimə keçir	Avtomatik başlanğıc düyməsini basın, bütün prosedurlar başlayacaq
Təcili dayandırma düyməsini basın	Təcili dayanacaq altında	İstehsal zamanı hər hansı bir anormallıq olarsa, təcili dayandırıcıya basın və anormallıqlar aradan qaldırıldıqda yenidən basın.

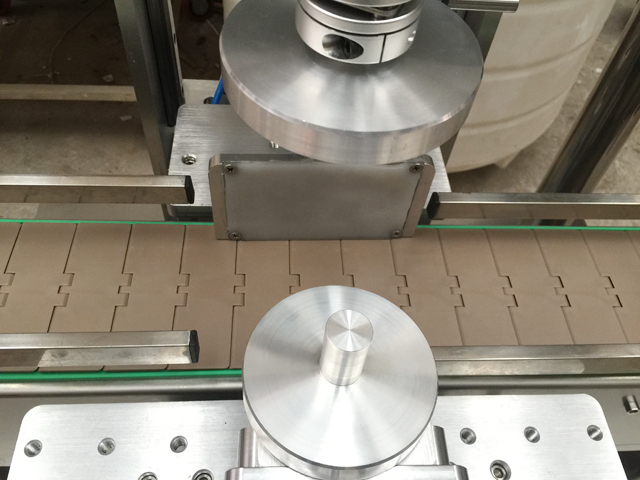

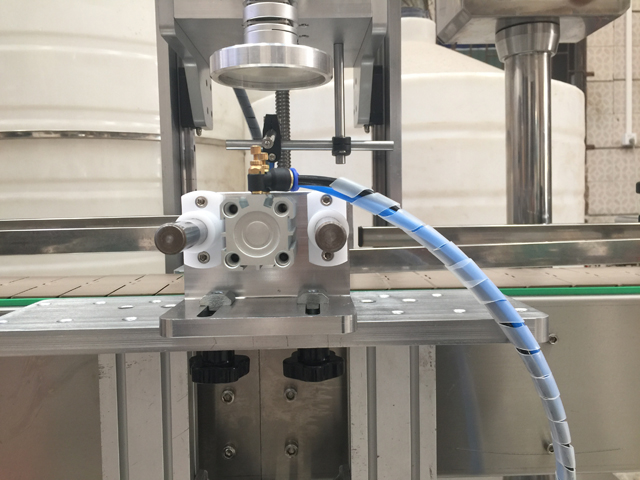

Butulkaların kəsilməsinin istismara verilməsi	Konveyerin iki tərəfində şüşə kəsmə silindrini bərkitmək üçün vintlər var. Altıbucaqlı qoz M8 və ulduz tutma düyməsi gevşetildikdə, şüşəni butulka kəsmə cihazının tutuşunda bərkitmək üçün onu irəli və geri hərəkət etdirmək olar.	Şüşə kəsmə sıxlığı iki sıx və ya çox boş olmamalıdır, lakin uyğun olmalıdır

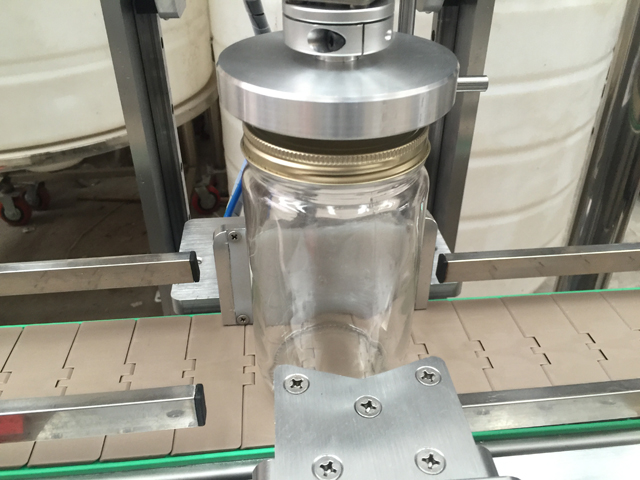

Qapağın istismara verilməsi	Ulduz tutma düyməsini gevşetin və maşının arxasındakı əl qolunu çevirin	Qapaq zamanı qapaq başlığı ilə şüşə qapağının təması çox yüksək və ya aşağı olmamalıdır

PLC Giriş və Çıxışının təsvirləri

X1 Qapaq Təsbiti: Şüşənin hiss olunduğu zaman X1 göstəricisi yanacaq. Sonra gecikmə başlayır və gecikmə bitdikdən sonra şüşənin kəsilməsi və qapaqlanması başlayır.

X0 E-stop: Normal vəziyyətdə X0 göstəricisi sönəcək. Basıldıqda, maşın dayanacaq və bütün hərəkətlər orijinal vəziyyətinə qayıdacaq.

Y0 Qapaq Nəbzi: Y0 göstəricisi yandıqda, işdə nəbz olduğunu göstərir.

Y2 Qapaq İstiqaməti: Y2 göstəricisi yandıqda, qapaq istiqamətinin işlək olduğunu göstərir.

Y3 Konveyer Motoru: Y3 göstəricisi yandıqda konveyer işləyir.

Y4 Şüşəni bloklayan Valf: Y4 göstəricisi yandıqda, şüşə kəsmə silindrinin işlədiyini göstərir.

Y6 Qapaq Klapanı: Y6 göstəricisi yandıqda qapaq klapanının işlədiyini göstərir.

Y7 Şüşə kəsmə klapan, Y7 göstəricisi yandıqda, şüşə kəsmə silindrinin işlədiyini göstərir.

Ümumi nasazlıqlar və problemlərin aradan qaldırılması

YOX	Arızalar	Mümkün səbəblər	Həll yolları
1	Güc göstəricisi İşıqsız və ya yanan güc göstəricisi, lakin maşın hərəkətsizdir	Enerji təchizatı və ya faza itkisi problemi yoxdur	Şkafda daxil olan enerji təchizatı və enerji təchizatı ilə bağlı hər hansı bir problem olub olmadığını yoxlayın.
2	Silindr hərəkət etmir və ya anormal şəkildə hərəkət edir	Hava təchizatı olub-olmaması	Hava təchizatını açın
		Solenoid klapan ilə gərginlik yoxdur	Əvvəlcə kabinetdə müvafiq iş stansiyası ilə enerji təchizatı olub olmadığını yoxlayaraq dövrə vəziyyətini yoxlayın. Əgər varsa, xarici dövrəni yoxlayın.
		Uyğun olmayan tənzimləmələrlə tənzimləyici klapan	Qaz tənzimləyicisinin mövqeyini saat yönünde fırlanan zaman silindr sürətləndirir; saat əqrəbinin əksinə fırlandıqda silindr sürəti azalır.
		Vaxt təyini parametrlərinin uyğun və ya 0 olub-olmaması.	Vaxt parametrlərini sıfırlayın
3	Qapaq sıx deyil	Şüşə kəsmə sıx deyil və ya fırlanır və ya qapaq müddəti çox qısadır	Şüşə kəsmə cihazını tənzimləyin və ya qapaq müddətini artırın
