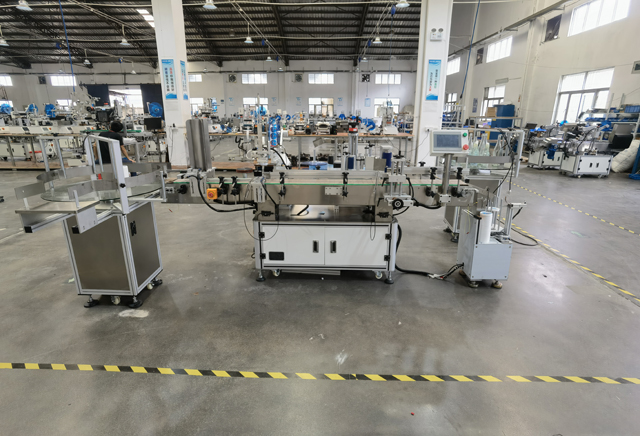

Avtomatik Şüşə və Qapaqlar İki Başlı Etiket Etiketleme Maşını

İki başlı etiketləmə maşını aşağıda verilmiş tələblərə cavab verməli olan qapaqlar və şüşə qabların etiketlənməsi və qablaşdırılması üçün tətbiq olunur:

Maşın Tətbiqi

1. Qapağı xüsusi olaraq yapışdırın (ön alt qapaq sistemi arxa qapaq sistemi tələb olunur, örtük batmış tipdir, sağdakı şəklə baxın)

2. Dairəvi şüşə üstü etiketləmə şüşə gövdəsinin etiketlənməsi (tələblər A. Şüşə qidalandırıcı karusel şüşəsinin bağlanması karuseli ilə təchiz olunmuşdur B. Şüşə diametri 30 mm-160 mm olan şüşəyə uyğunlaşmaq üçün maşını böyütmək lazımdır)

3. Xüsusi olaraq yuvarlaq şüşələrə tətbiq olunur.

4. Maşın kodlaşdırma maşını ilə təchiz edilməlidir

5. Müştərinin liftinin ölçüsü 1.75*1.1m-dir və liftə daxil olmaq üçün təlimat vermək üçün sökülməlidir.

Maşının əsas parametrləri

• Etiketləmə dəqiqliyi: ±1 mm (Məhsulların və etiketlərin xətaları daxil deyil.) və tənzimləmə səviyyəsi açıq şəkildə etiketləmə dəqiqliyinə təsir edəcək;
• Etiketləmə sürəti: 20～45 əd/dəq (məhsulun etiket ölçüləri ilə bağlıdır).
• Tətbiq olunan məhsul: müştəri tərəfindən təmin edilən qablar.
• Tətbiq edilə bilən etiket: müştəri tərəfindən təqdim olunan yuvarlanmış etiket.
• Maşın ölçüsü: 2250 × 1310 × 1520 mm (uzunluq × en × hündürlük).
• Tətbiq olunan güc: 220ACV 50/60HZ.
• Çəkisi: 350KG

Etiketləmə maşını nədir:

Etiketləmə maşını elektronika, mebel, içki, gündəlik kimya, qida, tibb kimi müxtəlif sənaye sahələrində geniş istifadə olunan məhsula və ya təyin edilmiş qablaşdırmaya öz-özünə yapışan kağız etiketi və ya digər uyğun materialı yapışdırmaq üçün bir cihazdır. neft-kimya və s.

Məhsulun qablaşdırma qablarının və qablaşdırma qutularının etiketlənməsi. Avtomatik etiketləmə maşın avadanlıqları müxtəlif sənaye sahələrində mühüm rol oynayır. Maşının öz quruluşu mükəmməldir və bütün paslanmayan polad material saxlamağı asanlaşdırır və avadanlığın islanmasının və paslanmasının qarşısını alır.

Etiketləmə maşınının prinsipi ondan ibarətdir ki, maddə konveyerdə sabit sürətlə etiketləmə işçi stansiyasına verilir. Mexanik qurğu əşyaları müəyyən bir məsafədə ayırır və əşyanı konveyer istiqamətində itələyir.

Sürücü təkəri, etiketləmə çarxı və çarxı var. Sürücü təkər aralıq olaraq etiket zolağının hərəkətini elə sürükləyir ki, etiket zolağı etiketləmə çarxı ilə məhsula sıxılarkən etiket zolağı makaradan çıxarılsın. Etiket zolaqlarının gərginliyini saxlamaq üçün çarxda açıq dövrəli yerdəyişmə nəzarəti istifadə olunur

çünki etiket zolaqları bir-birinə bağlıdır. Etiket kəməri davamlı olaraq dayandırılır və dayandırılır ki, etiket lenti məqalə ilə eyni sürətlə hərəkət edən etiketləmə çarxı ilə məhsula yapışdırılır. Konveyer müəyyən bir mövqeyə çatdıqda, etiket sürücüsünün təkəri kəmərin uyğunlaşdığı sürətə qədər sürətlənir. Və etiket yapışdırıldıqdan sonra dayanacaq qədər yavaşlayır.

Etiket bir qədər sürüşə bildiyindən, hər bir etiketin düzgün yerləşdirilməsini təmin etmək üçün onun üzərində bir işarə var və bu, optik sensor tərəfindən oxunur. Etiketin yavaşlama mərhələsində sürücü təkəri etiketdəki səhvləri düzəltmək üçün mövqeyi yenidən tənzimləyəcək.

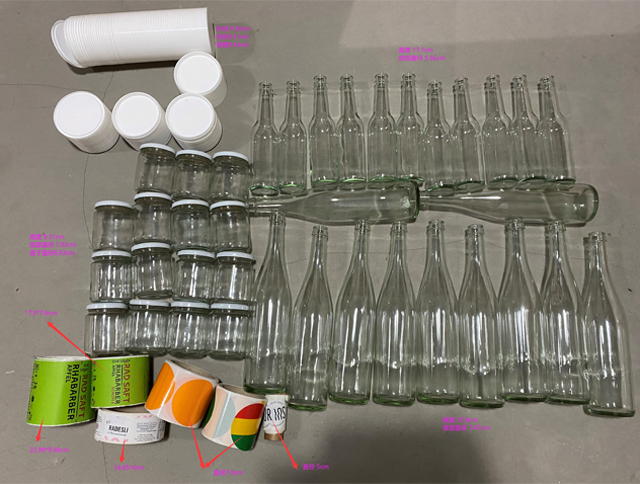

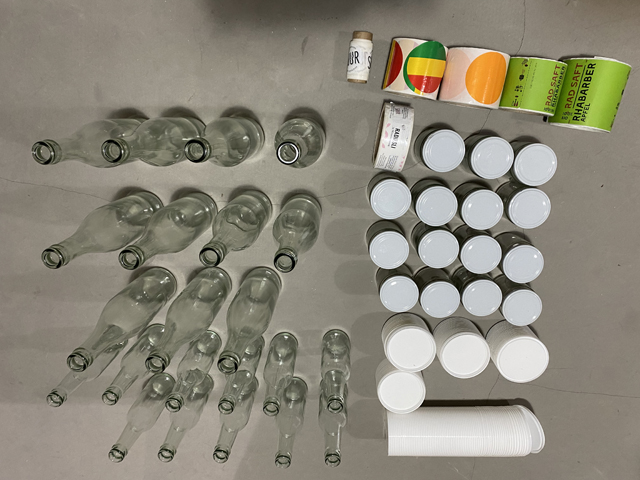

Şüşə və Qapaq Nümunələri

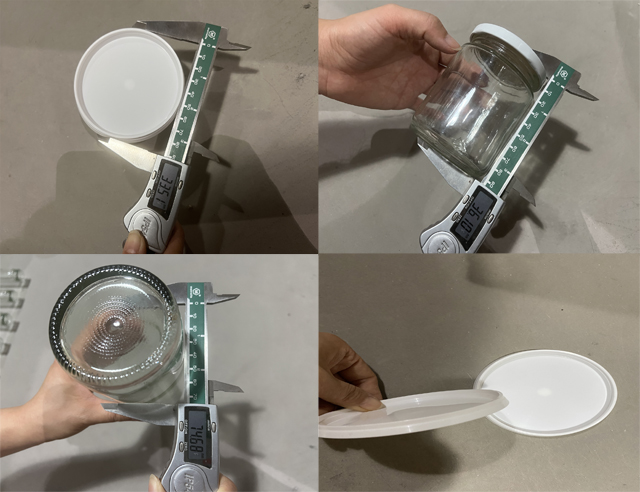

Nümunə ölçüsü (ətraflı məlumat üçün faktiki nümunəyə baxın)

1. Kavanozun diametri 70mm, hündürlüyü 96mm (üst etiket diametri 55mm. şüşə etiketi 160*40mm)

2. Butulka №1, diametri 70mm, hündürlüyü 330mm, etiket 230*106mm

3. Butulka No 2, diametri 50mm, hündürlüyü 230mm, şüşə etiketi 170*70mm

Təlimat kitabçası

I Hissə Bəyanat

I. Adi əşyalar

Bu etiketləmə maşını qeyri-standart avadanlıqdır və onu idarə etmək üçün müəyyən texnika tələb olunur. Və ya maşının yüksək səmərəliliyi və ya normal istifadəsi təsirlənəcəkdir. Bu etiketləmə maşınının işləməsi təlim keçmiş texnik tərəfindən tamamlanmalıdır.

Bu avadanlığın əməliyyatları təlimat kitabçasına və ya şirkətimizin texniki işçilərinin göstərişlərinə uyğun olmalıdır. Bu təlimat kitabçası VK-FRL-OS etiketləmə maşınına tətbiq olunur (Abreviatura aşağıdakı bölmələrdə etiketləmə maşınıdır.). Məqsəd bu maşının normal istifadəsini və tənzimlənməsini təmin etməkdir.

II. Şirkət Hüquqları

Bu avadanlıq şirkətimiz tərəfindən işlənib hazırlanır. Şirkətimiz aşağıdakı səlahiyyətləri özündə saxlayır:

Maşının texniki üstünlüklərini və tətbiqini qorumaq üçün şirkətimiz mexaniki hissələri, elektro-nəzarət komponentlərini və proqram təminatını, o cümlədən istifadə olunan komponentlərin quruluşunu, növü və markasını yeniləyə bilər, lakin artıq satılan maşınlar üçün pulsuz yeniləmələr söz verilmir. .

Şirkətimiz maşının bütöv şəkildə saxlanmasını tələb etmək hüququna malikdir. Şirkətimizin texniki mütəxəssislərinin texniki göstərişləri olmadan mexaniki, elektrik və ya idarəetmə hissələrinə dəyişiklik edilməsinə icazə verilmir. Yaxud da bununla bağlı dəymiş ziyan qaydanı pozmuş tərəf tərəfindən ödənilməlidir.

Şirkətimiz bu maşına əsaslanan kod və ya digər funksiyaların əlavə edilməsi üçün müvafiq texniki təlimatlar təqdim edir, lakin əlaqədar komponentlərə görə məsuliyyət daşımır.

Bu maşının və bu təlimat kitabçasının əqli mülkiyyət hüququ şirkətimizə məxsusdur. İstənilən plagiat hüquqi məsuliyyət daşımalıdır

III. Təhlükəsizlik Əşyaları

Təhlükə! İşləyən maşının elektrik cərəyanının qarşısını almaq üçün yerə qoşulduğundan əmin olun.

Təhlükə! Gərginliyin həddindən artıq yüklənmədiyinə əmin olun.

Xəbərdarlıq! Elektrik qutuları və dövrələri ilə bağlı əməliyyatlar elektrik texniklərinin və ya peşəkar personalın təlimatları əsasında aparılmalıdır.

Xəbərdarlıq! Sıxılmanın qarşısını almaq üçün fırlanan hissələrə diqqət yetirin.

IV. Əməliyyat Hüquqları

Bu maşının istismarı, yeri və texniki xidmətinin təlim keçmiş və səlahiyyətli işçilər tərəfindən yerinə yetirilməsinə əmin olun.

Dizaynı yerinə yetirmək üçün yalnız sertifikatlı və ya peşəkar personala və avadanlıq mühəndisinə icazə verin.

Maşınla işləmək əmin olmalıdır:

• Operator peşəkar təlim keçmiş və şirkətimiz tərəfindən sertifikatlaşdırılmışdır.
• Operator maşının istismarı zamanı yaranan əsas nasazlıqları aradan qaldırmaq və ya aradan qaldırmaq üçün biliyə malikdir.
• Bu maşınla işləyərkən bu təlimatdakı tələblərə uyğun işləyin.

V. Əməliyyat mühiti

Aşağıdakı hallarda istifadə etməyin:

• Şiddətli temperatur dəyişikliyi.
• Rütubət və ya yüksək nəmlik.
• Güclü vibrasiya və şok
• Çox toz
• Su, yağ və kimyəvi maddələr spreyi
• Partlayıcı, alışan və təhlükəli şeylər

VI. Tune-in Dövrü

Bu etiketləmə maşını xüsusi olaraq müştərinin məhsulları əsasında hazırlanır və standart avadanlıq deyil, operatorlar üçün texniki və təcrübə tələblərinə malikdir və sazlanması üçün bir ay vaxt lazımdır. Avadanlıqların əməliyyatlarında texniki parametrlərə nail olunmursa, əks əlaqə texniki dəstək almaq üçün şirkətimizə müraciət edin.

İkinci Hissə Maşın Girişi

I. Əsas funksiya:

Bu etiketləmə maşını xüsusi olaraq hazırlanmışdır, unikallıq xüsusiyyətinə malikdir və silindrin çevrəsinə və yuxarı hissəsində və ya təyin edilmiş mövqedə etiketləmə üçün istifadə olunur (təyin edilmiş mövqedə etiket əlavə etmək üçün aksesuarlar lazımdır). Maşınla tanış olduqda, maşın digər sənayelərdə, məsələn, konservləşdirilmiş qida, konservləşdirilmiş yeməklər üçün dəyirmi konteyner, kosmetika, dərman və s. kimi dəyirmi qabda etiketləmə üçün də istifadə edilə bilər.

II. Etiketin bərpası prosesinin təsviri:

Konteyneri yerləşdirin → ayrı konteyner → konveyer → məhsulun aşkarlanması → Etiketin bərpası → Konteyneri yığın.

1. Məhsulu daşıma kəmərinə qoyun.
2. Konteyner ayırma mexanizmi qabları müəyyən məsafədə ayırır.
3. Nəqliyyat kəmərinin sürüklənməsi altında konteyner avtomatik olaraq etiketləmə mexanizminin sağ tərəfinə keçir.
4. Konteyner aşkar edilmiş mövqeyə gəlir və PLC-yə siqnal göndərəcək elektrik sensoru tərəfindən aşkar edilir.
5. Dartma mühərriki fırlanır, məhsula etiket göndərir və yapışdırır.
6. Konteynerin üzərindəki bükülmə və rulonların etiketlənməsi bərpa mexanizmi.
7. Konteynerlər daşınır və toplama qabına yığılır.

Üçüncü Hissə Mexanizm

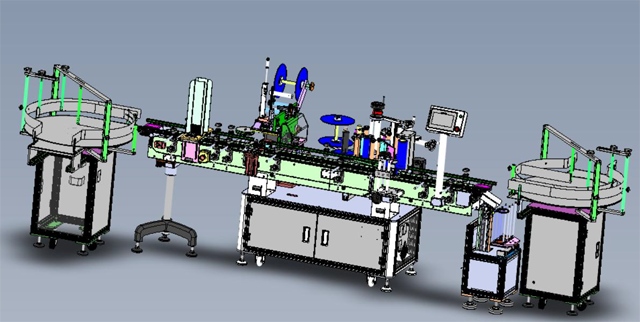

I. Ümumi görünüş

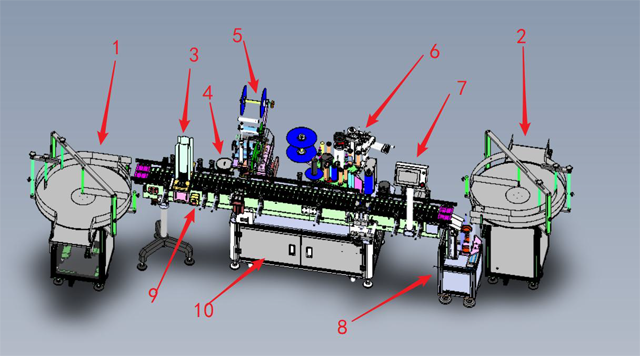

Hər bir hissənin mexaniki strukturları və funksiyaları aşağıdakı şəkildə göstərilmişdir: [Avadanlıq 3D Modeli]

1. Qidalanma və şüşə ilə işləmə mexanizmi: məhsulların daşınması və onun nəql xətti.
2. Şüşə qəbul mexanizmi: emal olunmuş məhsulların qəbulu və çeşidlənməsi.
3. Bölmə mexanizmi: disk materiallarının bölünməsi və etiketlənməsi.
4. Şüşə ayırma mexanizmi dəyirmi şüşə məhsulları ayırır və məsafəni açır.
5. Məhsulun yuxarı müstəvisini etiketləmək üçün 1# baş.
6. 2# məhsulun tərəfini etiketləmək üçün baş.
7. İnsan və kompüter qarşılıqlı əlaqəsi üçün ekran.
8. Qəbuledici mexanizm disk məhsullarını qəbul edir.
9. Enerji təchizatı təcili dayandırılması: düyməni basın və avadanlıq təcili dayandırmaq üçün söndürüləcək.
10. Elektrik qutusunun və avadanlıq dövrə hissəsinin quraşdırılması vəziyyəti.

II. Detallara Baxın

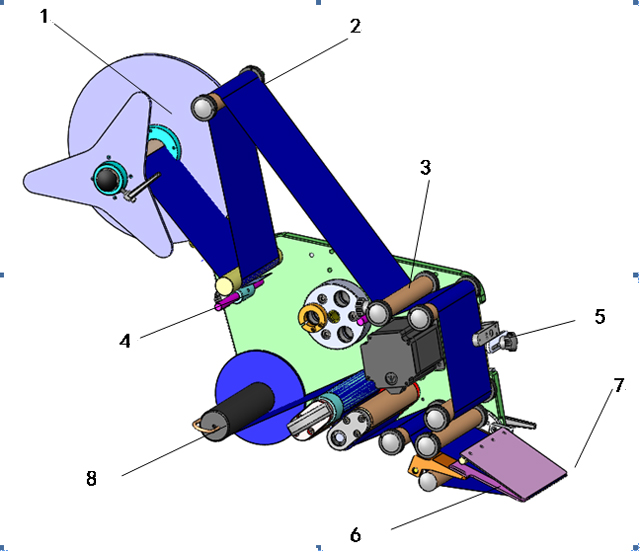

1. [Etiket Başlığı]

1. Materialın yerləşdirilməsi mexanizmi: rulonlarda etiket qoymaq üçün istifadə olunur.
2. Əyləc: etiketin boş qalmaması və kəmərin gərginliyini saxlamaq üçün etiketləri dayandırmaq üçün istifadə olunur.
3. Rolik: etiketin gərginliyini saxlamaq üçün külək etiketləri.
4. Basın mexanizmi: etiketi möhkəm sıxın.
5. Elektrik sensor çərçivəsi: etiket identifikasiyası elektrik sensorunu quraşdırın və onu irəli və geri hərəkət etdirin.
6. Dispenser lövhəsi: tökülmüş etiket.
7. Dartma mexanizmi: etiket zolağının əsas kağızını dartın və etiketi parçalamaq üçün güc təmin edin.
8. Material toplama mexanizmi: etiketin əsas kağızını təkrar emal edin.

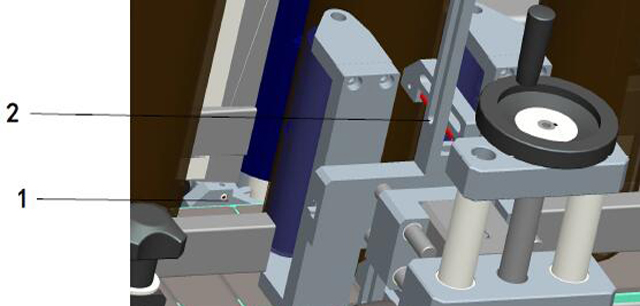

2. Məhsulun aşkarlanması üçün elektrik sensor çərçivəsi

[Məhsul aşkarlayan elektrik sensor çərçivəsi]

1. Məhsulun aşkarlanması elektrik sensoru: birbaşa korrelyasiya optik liflər: biri siqnal verir, digəri isə optik lif siqnalları qəbul edir. Siqnalların bölünməsi ilə mövcud və ya olmayan obyektləri aşkar edin.
2. Yerləşdirmə elektrik sensoru: diffuz əks etdirmə optik lifi, etiketləməni yerləşdirmək, yayılmış əksin dəyişməsi ilə məhsulun mövcudluğunu aşkar etmək.

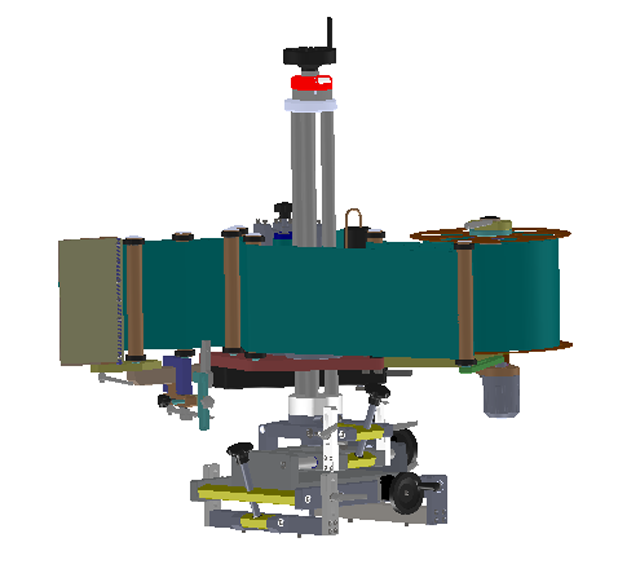

3. Tənzimləmə mexanizmi:

Bütün tənzimləmə mexanizmini tənzimləyin. Əvvəlcə əlaqədar kilidləmə vintləri gevşetilməlidir. Tənzimləmədən sonra fiksasiyanı saxlamaq üçün bağlama vintlərini sıxın.

1. İrəli və geri tənzimləmə qolu: əl çarxının ucu ilə etiket başlığını irəli və geri tənzimləyin.
2. Sol və sağ tənzimləmə qolu: etiket başlığının vəziyyətini əl çarxının ucu ilə sola və sağa tənzimləyin.
3. Sol və sağ meyl tənzimlənməsi: əl çarxı ilə etiketləmə başlığı və daşıma kəməri arasında paralelliyi tənzimləyin.
4. İrəli və geri meyl tənzimlənməsi: əl təkəri ilə etiketləmə başlığı və daşıma kəməri arasında paralelliyi tənzimləyin.
5. Yuxarı və aşağı tənzimlənməsi: etiket başlığını yuxarıdakı əl çarxı ilə yuxarı və aşağı tənzimləyin.
6. Etiket identifikasiyası elektrik sensorunun tənzimlənməsi: 5 başlanğıc çarxını elektrik sensorunu sola və sağa, yuxarı və aşağı vəziyyətinə buraxın.
7. Dispenser lövhəsinin bucağının tənzimlənməsi: nisbi yerləşdirmə vintlərini gevşetməklə dispenser lövhəsinin bucağını yelləyin.

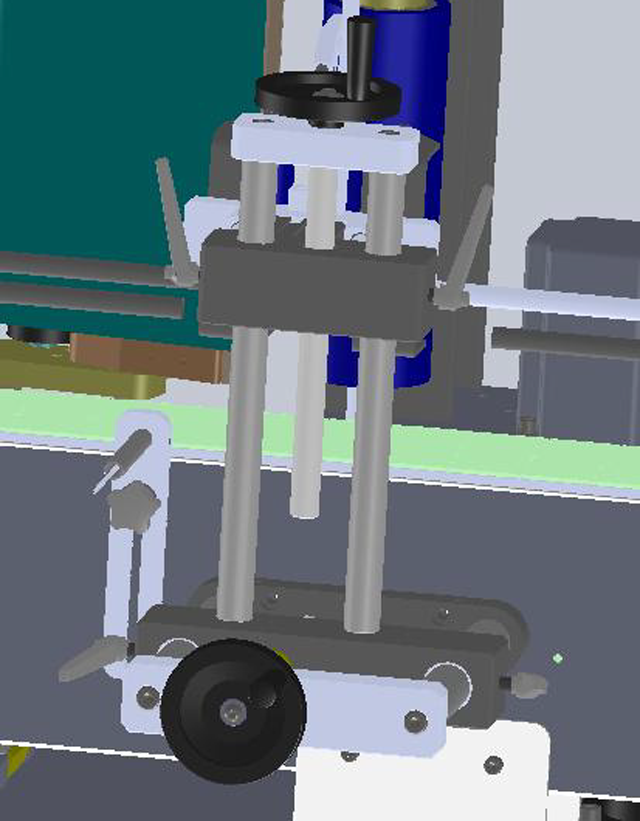

4. Mövqeləşdirmə Mexanizmi

1. İrəli və geri tənzimləmə: yuxarıdakı əl çarxını tənzimləməklə yerləşdirmə mexanizmini irəli və geri tənzimləyin.
2. Yuxarı və aşağı tənzimlənməsi: yuxarıdakı əl çarxını tənzimləməklə yerləşdirmə mexanizmini yuxarı və aşağı tənzimləyin.

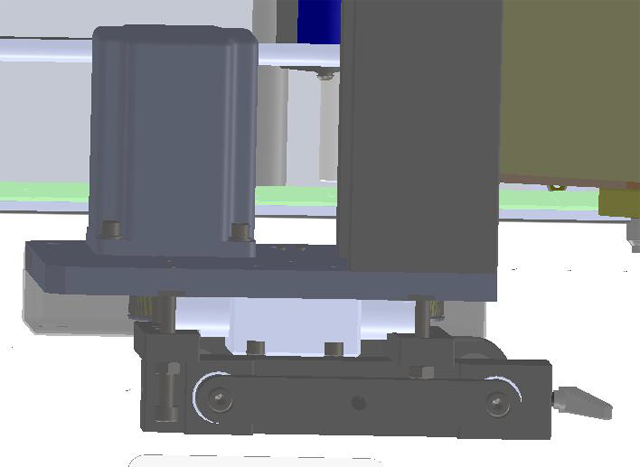

5. Etiketin bərpası mexanizmi

Mailin tənzimlənməsi: etiketin bərpa mexanizmi ilə daşıma kəməri arasındakı bucağı tənzimləmək üçün ön tərəfdəki 2 vinti çıxarın (burada) və arxadakı 2 vintini içəriyə daxil edin (buraxın).

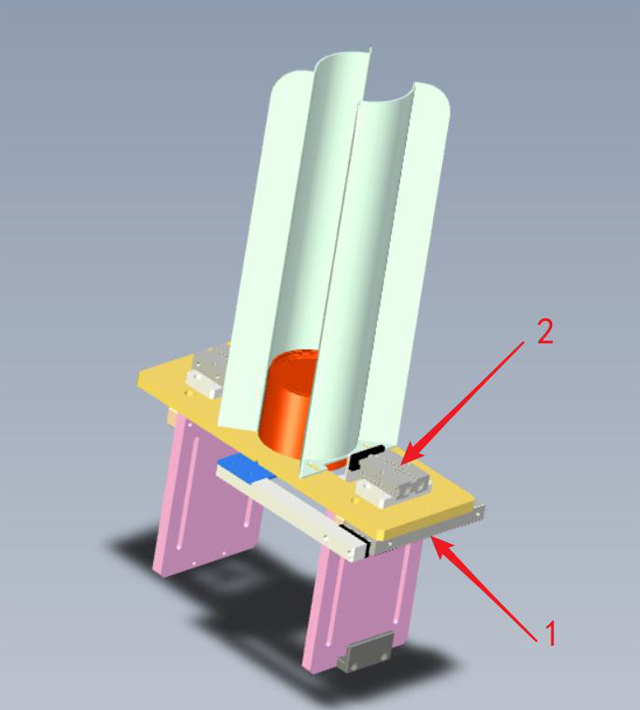

6. Paylama Mexanizmi

1. Paylayıcı və boşaldıcı silindr: bunkerin içindəki məhsulların bir-bir boşaldılmasına cavabdehdir
2. Material paylayıcı sıxma silindr: material boşaltma silindrindən boşaldıqda digər məhsulların sıxılmasına cavabdeh olun.

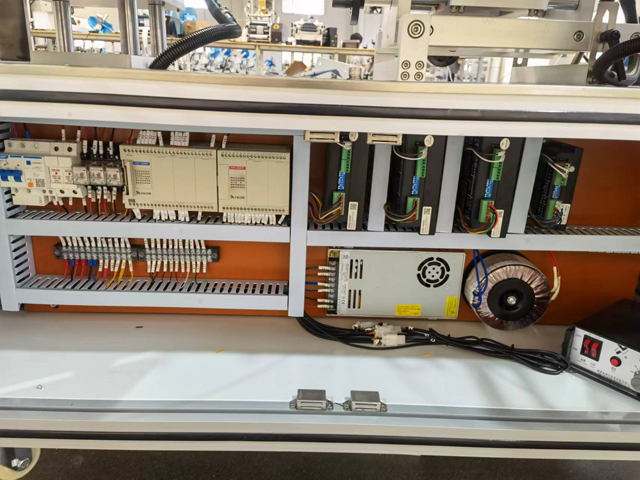

Dördüncü hissə Elektrik hissəsi

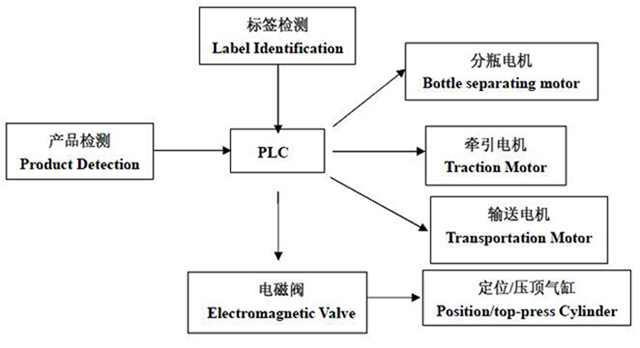

I. Elektrik idarəetmə prinsipi:

Giriş siqnalları məhsulun aşkarlanması siqnalı, etiketləmə aşkarlanması və etiket identifikasiyası siqnalıdır, PLC-də emal edildikdən sonra çıxış siqnalı idarəetmə silindrinin və dartma mühərrikinin əyilməsini idarə etmək üçün dartma mühərrikinin və elektromaqnit klapanın idarəetmə siqnallarıdır, yerləşdirmə etiketini bitirmək üçün. məhsullar.

Beşinci hissə Tənzimləmə

I. Mexaniki tənzimləmə

1. Bələdçi Mexanizm:

Orientasiya mexanizmini tənzimləyin. Məhsulların daşınma zamanı yanlış istiqamətə getməyəcəyinə əmin olmaq üçün istiqamətləndirici bloku məhsulların ölçüsünə uyğun olaraq irəli və geri hərəkət etdirin. Məhsulların rəvan keçməsi üçün tənzimləyin və yaxşı olar ki, 2 tərəfdə 0,5 mm-də uyğunsuzluq olsun.

2. Bərpa Mexanizmi:

Rezin çarxı məhsula paralel etmək üçün bərpa mexanizmini tənzimləyin ki, bu da məhsulun üzərindəki gərginliyin bərabər olmasını, bərpa çarxının etiketə toxuna biləcəyini və etiketləmə mövqeyinin sabit olmasını təmin edin.

3. Etiketləmə başlığı:

Hər bir tənzimləmə üçün əvvəlcə əlaqəli kilid vidası gevşetilməlidir. Tənzimləmədən sonra kilid vintini sıxın. Əl təkərləri ilə yuxarı və aşağı, irəli və geri tənzimləyin. Etiketləmə mövqeyinin tənzimlənməsini həyata keçirmək üçün paralel və ya fırlanma ilə tənzimlənə bilər.

4. Etiket paylayıcı lövhə:

Etiket paylayıcı lövhəni tənzimləyin, onun qoşulma mexanizmindəki 7 formalı sapı boşaldın və etiket paylayıcı lövhəni məhsulun ehtiyaclarına uyğun müəyyən bucaq altında çevirin. Ola bilsin ki, müxtəlif qalınlıq və materiallarla etiketlər üçün hamar etiket parçalanması üçün bucağı tənzimləmək lazımdır.

II. Elektrik Sensorunun Tənzimlənməsi

Maşında 2 dəst elektrik sensoru var: məhsulun aşkarlanması və etiketin identifikasiyası ehtiyaclarına uyğun olaraq tənzimlənə bilən məhsul aşkar edən elektrik sensoru və etiket identifikasiyası elektrik sensoru.

1. Mövqeyi Tənzimləmə:

Müxtəlif məhsul və etiketləri uyğunlaşdırmaq üçün elektrik sensor çərçivəsini irəli və geri və ya yuxarı və aşağı tənzimləyin. Tənzimləmə üsulları mexaniki giriş bölməsinə aiddir.

2. Elektrikli göz quruluşu:

Orijinal elektrik sensoru MT groove elektrik sensorudur. Digər etiket identifikasiyası və ya məhsul aşkarlayan elektrik gözləri isteğe bağlıdır.

2.1 Etiket identifikasiyası elektrik sensoru: etiketləri aşkar etmək üçün (Yalnız model təqdimatı kimi, bu maşının real növünü göstərməyin)

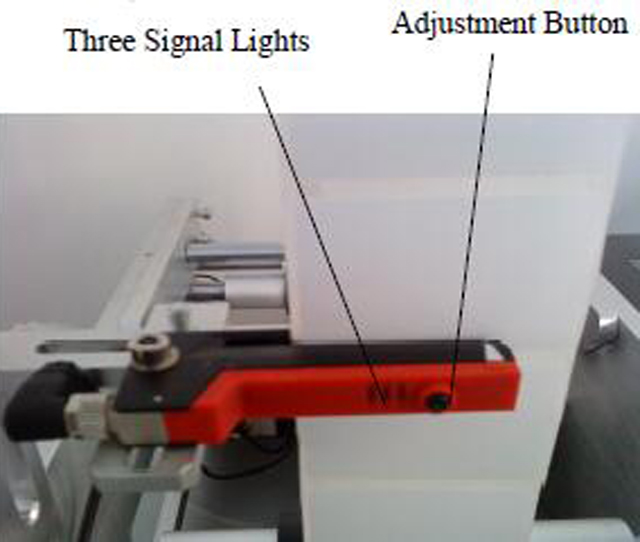

[Alman LEUZE GS-63 elektrik sensoru]

Elektrik sensorunun istismar təlimatı:

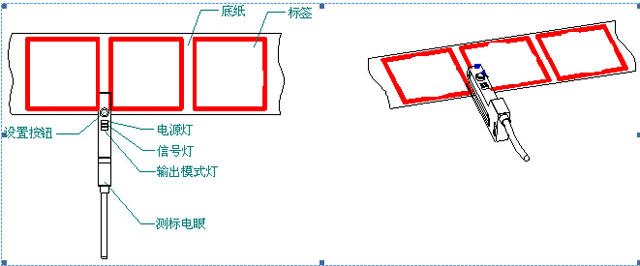

1) Aşağıdakı şəkildə göstərildiyi kimi elektrik sensorunun U yivindən keçmək üçün etiketləri dartın.

2) Etiketlər sürüklənir, sarı siqnal işığı etiketlər arasındakı boşluqda yanır və etiketlərin olduğu yerdə sönür, ona görə də normaldır və birbaşa istifadə edilə bilər.

3).Sarı siqnal işığı hər zaman yandıqda və ya söndükdə, elektrik sensorunu sıfırlayın.

4) Elektrik sensorunun qurulması üsulları aşağıdakılardır:

1. Aşağıdakı şəkildə göstərildiyi kimi etiketləri U formalı yivdən keçirin.
2. Etiketli əsas kağızı elektrik sensorunun yivinə qoyun, sarı siqnal işığı yanıb-sönənə qədər tənzimləmə düyməsini 3 saniyə basın, sonra düyməni buraxın, etiketsiz əsas kağızı elektrik sensorunun yivinə qoyun, tənzimləmə düyməsini 8 saniyə basın, sonra düyməni buraxın.
   Sonra sıfırlama prosesi tamamlanır.
3. Etiketləri elektrik sensorunun yivinə sürükləyin. Sarı siqnal işığı etiketli əsas kağız keçdikdə sönür və etiketlər arasında boşluq keçdikdə yanır.

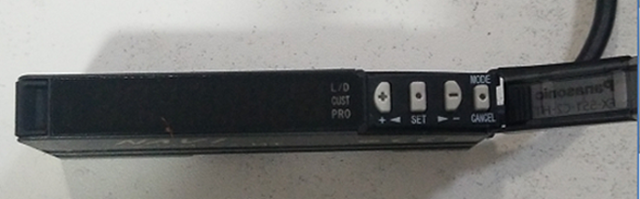

2.2 Məhsulun Aşkarlanması Elektrik Sensoru: (Yalnız model təqdimatı olaraq, real avadanlıq tipini göstərməyin)

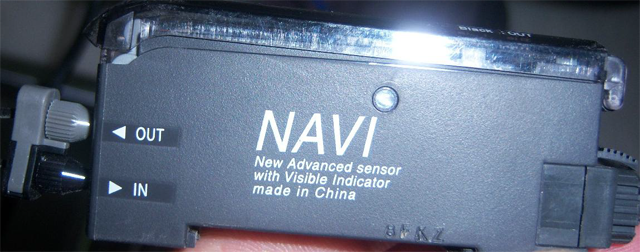

2.2.1 FX-301 seriyalı elektrik sensorunun qoşulması:

Məhsulu aşkar edən elektrik sensoru yalnız düzgün əlaqə vasitəsilə istifadə edilə bilər. Aşağıdakı kimi qoşulma təlimatına əməl edin. 'in' qara telə, 'out' isə gümüş telə qoşulur. [FX-301 Series elektrik sensoru]

2.2.2 Məhsulun aşkarlanması elektrik sensorunun aşkarlanması prinsipi

Məhsulu aşkar edən elektrik sensoru işığın əks olunma miqdarına görə obyekti müəyyən edir. Elektrik sensoru işığı obyektə ötürür, obyekt müəyyən işığı elektrik sensoruna əks etdirə bilər, əks olunan işığın miqdarı təyin edilmiş dəyərə çatdıqda, elektrik sensoru siqnalı dəyişir və idarəetmə sisteminə siqnal göndərir.

2.2.3 Vəziyyət açarı

Fərqli iş vəziyyətini göstərən bir neçə rejimdə "rejim/ləğv et" düyməsini, "qaçış", "öyrətmək", "ADJ" "L/D" "TIMER" "PRO" ilə yaşıl işıq düyməsini basın.

'RUN' əməliyyat vəziyyəti deməkdir;

“TEACH” tədris statusu deməkdir;

'ADJ' düzəliş statusu deməkdir;

'L/D' Yuxarı/Aşağı siqnal statusu deməkdir;

Təsdiq etmək üçün "Push" düyməsini aşağı basın, incə tənzimləmə funksiyasına keçin.

2.2.4 Məhsulun aşkarlanması üçün elektrik sensorunun quraşdırılması

1. İş stansiyasında məhsul olmadıqda, elektrik sensor gücləndiricisinin şəffaf qapağını açın, 'MODE/CANCEL' düyməsini basın və 'TEACH' rejiminə keçin. Rəqəmsal displey pəncərəsi aşağıdakı kimi şəkildəki '67' kimi boş siqnal olan dəyəri göstərir. Dəyər sabitləşdikdə, təsdiqləmək üçün "PUSH" düyməsini basın.
2. Sonra məhsulu etiketləmə stansiyasına, sol yerləşdirmə qoluna yaxın qoyun, vəziyyəti müşahidə edin və yerləşdirmə qolunu tənzimləməklə məhsulun üzərindəki etiketin yerini müəyyənləşdirin.
3. Etiketin yerini tənzimlədikdən sonra rəqəmsal displey pəncərəsində məhsulların aşkarlanması zamanı siqnal olan '1900' kimi yeni bir dəyər var. Dəyər sabitdirsə, təsdiq etmək üçün "PUSH" düyməsini basın. Bunu tamamladıqdan sonra rəqəmsal displeydə "Yaxşı" məsləhətlər göstərilir. ("MODE/CANCEL" düyməsini yenidən "RUN" əməliyyat vəziyyətinə basın).
4. 'ADJ' modelinə keçin. Rəqəmsal displey dəyər=boş siqnal (siqnal-boş siqnalın aşkarlanması)/2 göstərir. Sistem bu dəyəri eşik dəyəri kimi defolt edir. Siqnal dəyəri hədd dəyərindən böyükdürsə, bu, defoltda obyektin, hədd dəyərindən az olması isə defoltda obyektin olması deməkdir. PLC ilə əlaqə siqnalı. PLC müvafiq əmr göndərəcək. Eşik dəyəri tənzimlənir. "PUSH" düyməsinin sol/sağ düyməsini dəyişdirərək, siz dəyəri artıra və ya azalda, hədd dəyərini dəyişə bilərsiniz (normal olaraq heç bir tənzimləmə tələb olunmur). Nəhayət, təsdiqləmək üçün "PUSH" düyməsini basın.
5. 'MODE/CANCEL' düyməsini basın, 'RUN' əməliyyat vəziyyətinə qayıdın. (Hər hansı parametrləri tamamladıqdan sonra 'RUN' əməliyyat vəziyyətinə qayıdın.)
6. Şəffaf örtüyü bağlayın və parametrləri tamamlayın.
7. Məhsul etiketləmə mövqeyinə qoyulduqda, PRODUCT DETECTION elektrik sensoru siqnalı aşkarlayır və PLC-yə geri qaytarılır. PLC əmr göndərir və etiketləmə maşınının müvafiq hissələri işə başlayır.

[FX-301 Series elektrik sensoru]

Altıncı hissə Əməliyyat

I. Sarma etiketi

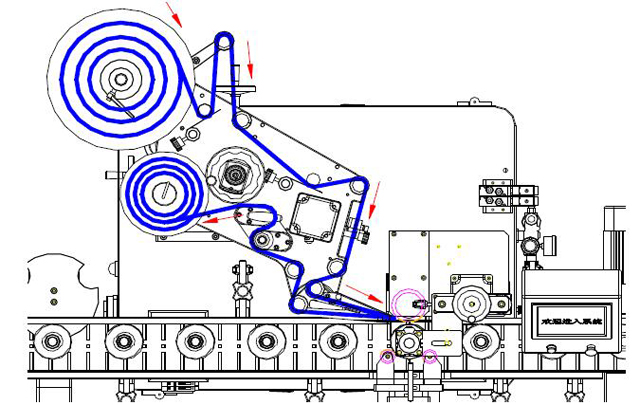

[Etiket sarma şəkli]

1. Üçbucaqlı material lövhəsindəki tənzimlənən qolu gevşetin və üçbucaq boşqabını çıxarın;
2. Şəkildə göstərildiyi kimi, etiketlərin rulonuna qoyun, üçbucaqlı material lövhəsini quraşdırın və sapı sıxın.
3. Dartma mexanizmindəki T formalı sapı yarım dövrə saat əqrəbi istiqamətində çevirin, dartma oxunu boşaldın və 2 yerdə manqan şimlərini boşaldın;
4. Qırmızı oxun göstərdiyi istiqamətə uyğun olaraq etiketi sarın (bütün etiket zolağının əyilmədən paralel olmasına diqqət yetirin.). Etiket zolağındakı manqan şlamını bir az basın və sonra dartma mexanizmindəki T formalı sapı saat əqrəbi istiqamətində yarım dövrə çevirin. Etiket yerində sıxılırsa, etiketin sarılması tamamlanır.

II. Mexanik əməliyyatlar

Mexanik əməliyyatlar adətən maşın işə salındıqda həyata keçirilir. Nisbi hərəkətlərin köməyi ilə əl vəziyyətini tənzimləyin.

1. Nəqliyyat mexanizmi: Məhsulların etiketləmə mövqeyinə uğurla ötürülməsini və göndərilməsini təmin etmək üçün nəqliyyat mexanizmini tənzimləyin. Etiketlənəcək məhsulları kiçik tənzimləmə üçün daşıma mexanizminin 2 tərəfinə qoyun. Xüsusi əməliyyat üsulları, lütfən, “Beşinci hissənin Tənzimlənməsi”nin nisbi fəsillərinə baxın. Etiketləmə mövqeyinin və materialın təkrar emal mövqeyinin tənzimlənməsi oxşar üsuldan istifadə olunur.
2. Etiketləmə mövqeyinin tənzimlənməsi: etiketin bölünmə mövqeyinin etiket yapışdırma mövqeyinə uyğun olmasını təmin etmək üçün etiketləmə başlığını yuxarı-aşağı və ya irəli-geri tənzimləyərək etiket dispenser lövhəsinin altına etiketlənəcək məhsulları qoyun. Etiketin göstərilən mövqeyə yapışdırılmasını təmin etmək üçün istiqamətləndirici mexanizmi tənzimləyin. Tənzimləmə üçün yuxarıdakı 2 metoddan inteqral olaraq istifadə edin.

III. Elektrik əməliyyatları

Gücü birləşdirin→ 2 qəza açarını açın; etiketləmə maşını → insan-maşın interfeysinin qurulması → etiketləməyə başlayın.

Yeddi hissə Avadanlıqlara müntəzəm texniki qulluq

1. Avadanlığın quraşdırılması və istismar mühiti:

Otaq temperaturu, yüksək temperaturda, rütubətdə və turşu əsaslı mühitdə uzun müddət istifadə üçün uyğun deyil, əməliyyatın ömrünü, səmərəliliyini və dəqiqliyini qısaldan təsirlərin qarşısını almaq üçün.

2. Təmiz saxlayın:

İstifadədən sonra avadanlığın mexanizmini təmizləyin, məsələn, sürtünmə çarxı, elektrik qutusu və s. Təmizləmə və texniki qulluq üçün spirt və ya kommersiya məqsədli neytral təmizləyici maye istifadə edilə bilər.

3. Təmizlikdə diqqət:

• Mexanik səthə zərər verə biləcək təmizləyici vasitələrdən istifadə etməyin.
• Eroziv plastik qabdan istifadə etməyin.
• Turşu həlledici maye istifadə etməyin.
• Dövri yoxlama və texniki qulluq: maşının yaxşı işləməsini təmin etmək üçün, o cümlədən, aşağıdakılarla məhdudlaşmadan, vaxtaşırı onu yoxlayın:
• Atılmış kağız qırıntılarını və zibilləri təmizləyin.
• Rulonun kənarındakı yağ qalıqlarını təmizləyin.
• Sensorun obyektivini yumşaq fırça və ya parça ilə təmizləyin.
• Qoruyucu vaxtaşırı dəyişdirin. Bu avadanlıq həddindən artıq yüklənmənin qarşısını almaq üçün AC gücündən və qoruyucudan istifadə edir.
• Paslanmayan: Paslanmayan polad və dəmir hissələrin üzərinə paslanmayan yağ püskürtün və yumşaq parça ilə bərabər şəkildə ovuşdurun.
• Tövsiyə olunan paslanmayan yağ pas keçirməyən yağdır.

Səkkizinci hissə Ümumi nasazlıqların həlli problemlərin aradan qaldırılması üçün göstərişlər:

1. Əsas Kağız Sınıq:

Qırılan əsas kağız, əsas kağızın keyfiyyəti ilə sıx bağlıdır, əsas kağızın etiketin çəkilməsi və yapışdırılması.

1. Əsas kağızın zədələnməsini yoxlayın, əgər kəsilibsə, daha keyfiyyətli əsas kağıza keçin. Tövsiyə olunan kağız Gelaxxindidir və etiket təchizatçısından kalıp kəsmə dərinliyinə nəzarət etməyi tələb edir.
2. Çizilmə faktorunu aradan qaldırmaq üçün bükmə zamanı etiketin cızılmasını yoxlayın.
3. Əgər etiket yapışdırıcısı varsa, asanlıqla qırılır. Etiketin çıxış uzunluğuna nəzarət edin və etiketlənmiş məhsullara yapışmamasını təmin edin.

2. Dəqiqlik tələbindən artıq etiket sapması:

• Etiketin sapması və etiket zolağının sökülməsi, məhsulun daşınma istiqaməti ilə paralel olmayan etiket zolağının istiqaməti, dartma çarxının sürüşməsi, məhsulun mövqeyinin düzgün müəyyən edilməməsi, etiketin məhsula yapışdırılmaması, etiketin yapışdırma çarxı ilə düzülməsi, məhsulun dözümlülüyü və s. yoxlanılmalı və müvafiq olaraq həll edilməlidir.
• Əgər etiket zolağı sönük vəziyyətdədirsə, dartma mexanizmini buraxın və düzgün getməsi üçün etiketi irəli və geri dartın. Etiket düzgün getdikdən sonra 2 tərəfdən sərhəd dairələrini sıxın və etiketi çıxarın.
• Əgər etiket zolağının istiqaməti məhsulun daşınma istiqaməti ilə paralel deyilsə, paralelliyi həyata keçirmək üçün etiket başlığının meylini tənzimləyin.
• Dartma çarxının sürüşməsi və köhnəlməsi dartma təkərindəki saat vintinə aiddir. 2 problemin hər ikisi saat vintini sıxmaqla həll edilə bilər.
• Məhsulun istehsal prosesində kənar tolerantlıq etiket tolerantlığına səbəb olur. Məhsulun tolerantlığı yalnız məhsulun keyfiyyətinə nəzarət yolu ilə həll edilə bilər.

3. Etiketi davamlı olaraq çıxarın:

• Etiketlərin davamlı və natamam çıxışları elektrik sensorunun aşkarlama həssaslığı ilə əlaqədardır və həssaslığın tənzimlənməsi ilə həll edilə bilər. Ətraflı təlimatlar elektrik gözünün tənzimlənməsi üçün yuxarıda qeyd olunan fəsilə istinad edin.
• Elektrik göz tənzimlənməsindən sonra həll edilə bilməzsə, bunun səbəbi etiketin elektrik gözünün aşkarlama sahəsində olmaması və ya zədələnməsi ola bilər. Şirkətimizlə məsləhətləşin.
• Başqa bir səbəb, etiket zolağının kənarda olması və elektrik gözü tərəfindən aşkar edilməməsidir. Elektrik gözünün aşkarlama mövqeyini irəli və geri tənzimləyin.

4. Əsas kağız etiket paylayıcı lövhənin yerində boşdur

• Əsas kağızın boş olması çox aşağı dartma sürəti və ya dartma mexanizminin sürüşməsi ilə əlaqədardır. Dartma sürəti çox aşağıdırsa, onu həll etmək üçün sürəti artırın;
• Dartma mexanizmi sürüşərsə, əsas kağız sürüşməyənə qədər dartma oxundakı kilidləmə vintini sıxın.
• Əlavə olaraq, materialın təkrar emal şaftının arxasındakı daşıma kəmərinə diqqət yetirin.

Xidmət Öhdəliyi

VKPAK müştərinin prioritetində satış öncəsi və satış sonrası xidmət göstərir.

1. Satışdan əvvəl peşəkar texniki məsləhətlər verin və müştərilərə düzgün modelləri seçmək üçün rəhbərlik edin.
2. Etiketləmə maşınının istismar təlimini təmin edin və müştəriləri etiketləmə maşınının düzgün istifadəsinə və saxlanmasına yönəldin.
3. Müştərilərə etiketləmə problemlərini həll etmək üçün texniki dəstək xidmətləri göstərin.
4. Bir illik avadanlığa texniki xidmət zəmanəti texniki xidmət göstərir.
