İt Sümüyünün Heyvan Yeminin Qablaşdırılması üçün Yarı Avtomatik Bayraq Etiketi Aplikatoru

• Bu maşın məftil qoşqularının və dəyirmi çubuqların, eləcə də it sümüklərinin pet məhsulları borularının və s. qatlama etiketlənməsi üçün istifadə olunur;
• Tətbiq olunan etiket parametrləri: etiket bobininin daxili diametri 76 mm, xarici diametri Maks 240 mm; (Digər spesifikasiyalar fərdiləşdirilməlidir),
• Etiket materialı: PVC, PET, parça, kağız və s.;
• Etiket spesifikasiyası: xüsusi maşına uyğun olaraq.
• Etiketləmə dəqiqliyi: ± ≤ 0,2 mm;
• Tutumu: 1500 Pcs/H;
• Hava təzyiqi:0,4-0,6Mpa Hava sərfi 0,15m3/dəq
• Enerji təchizatı 220V/50-60HZ/Bir faza (ABŞ standartı fərdiləşdirilə bilər)
• Ümumi ölçü: 630 * 740 * 1040 mm (L * W * H);
• Maşın çəkisi: təxminən 86 KG;

Yarı avtomatik bayraq qatlanan etiketləmə maşını ("Bayraq" sənaye tərəfindən diqqəti cəlb edən etiket siqnalını təyin etmək üçün istifadə edilən termindir və istehlakçılara əhəmiyyətli yeni məlumatlar səbəbindən etiketi diqqətlə oxumaq üçün xəbərdarlıq edir).

Bayraq etiketi məhsulları müəyyən etmək və onları bir-birindən fərqləndirmək üçün ideal məhsul həllidir. Əgər bayraq etiketindən çox oxşar məhsullarınız varsa, onları daha yaxşı tanımaq üçün sizə bir yol təklif edə bilər. Məsələn, kompüter kabelləri bu tip etiketdən çox istifadə edir. Amma bayraq etiketi zərgərlikdə də geniş yayılmışdır. Burada mağazalar fərdi üzükləri, bilərzikləri və boyunbağıları bayraq etiketi ilə etiketləyir.

Bayraq etiketi ilə siz sadə, lakin effektiv şəkildə məhsulun məqsədini müəyyən edə bilərsiniz (HDMI kabelinin VGA). Bayraq etiketi adı etiketin tətbiqi ilə əlaqədar yaranan "bayraq elementi"ndən yaranır. Bayraq etiketləri möhkəm material üzərində hazırlanır və müəyyən bir məhsulun ətrafında yerləşdirilir.

Məhsullarınızı təşkil etməklə yanaşı, bayraq etiketi də məhsulunuza daha vizual cəlbedicilik verir. Beləliklə, siz rəqabətdən fərqlənirsiniz və məhsul məlumatlarınız üçün əlavə yer əldə edirsiniz.

Bayraq etiketlərini həm funksional, həm də kommersiya məqsədləri üçün istifadə edin.

İlk öncə bizim məhsulu - bayraq bükən yarı avtomatik etiketləmə maşını seçdiyiniz üçün çox sağ olun. Bu məhsulun funksiyalarını tam şəkildə yerinə yetirmək və təhlükəsizliyinizi və maraqlarınızı təmin etmək üçün quraşdırmadan əvvəl bu təlimatı diqqətlə oxuyun.

Yarımavtomatik stiker etiketləyicisinin istismarı zamanı təhlükəsizlik tədbirləri:

• Yandırmadan əvvəl, lütfən, enerji təchizatı gərginliyini (AC220V), 4-6 kq hava təzyiqini təsdiqləyin və xarici enerji təchizatı etibarlı şəkildə əsaslandırılmalıdır.
• Korpusun soyuducu çuxurunu bağlamayın.
• Qeyri-peşəkar texniki işçilərə işi açmaq qadağandır.
• Avadanlıq işləyərkən hərəkət diapazonuna toxunmaq qəti qadağandır.
• Avadanlıqların nasazlığı halında, əvvəlcə elektrik açarını söndürün və canlı texniki xidmət qəti qadağandır.

Yarı Avtomatik Bayraq Tipi Etiketləmə Maşının Performans və Parametrləri:

• Bu maşın məftil qoşqularının və dəyirmi çubuqların, eləcə də Pet üçün it sümüyü çeynəmə məhsullarının qatlanması və etiketlənməsi üçün istifadə olunur;
• Tətbiq olunan etiket parametrləri: etiket bobininin daxili diametri 76mm, xarici diametri Max240mm; (Digər spesifikasiyalar fərdiləşdirilməlidir),
• Etiket materialı: PVC, PET, parça, kağız və s.;
• Etiket spesifikasiyası: xüsusi maşına uyğun olaraq.
• Etiketləmə dəqiqliyi: ± ≤ 0,2 mm;
• Tutumu: 1500 Pcs/H;
• Ümumi ölçü: 630 * 740 * 1040 mm (L * W * H);
• Maşın çəkisi: təxminən 86 KG;
• Tətbiq olunan tip: xüsusi modelə görə.

Köpək Sümüyünün Nümunələri:

Yarı Avtomatik Etiketləmə Maşında İstismar Təlimatları:

Quraşdırma:

1. Avadanlığı lazımi quraşdırma mövqeyinə köçürün.
2. Universal təkər əyləcini sıxın və universal təkəri sabitləşdirin.

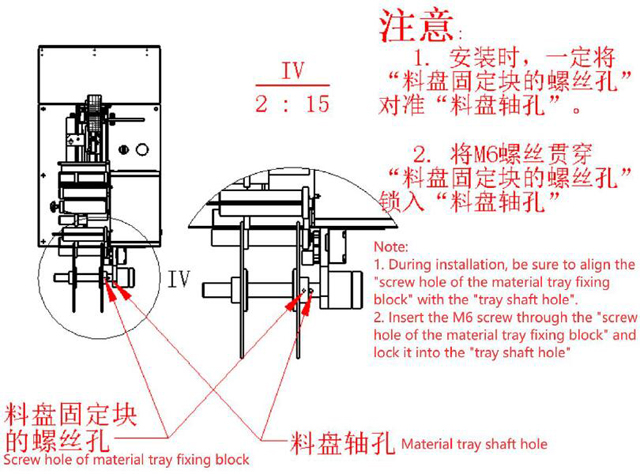

3. Etiket tıxacının quraşdırılması: quraşdırma zamanı "qabın bərkidici blokunun vida çuxuru"nu "qab şaftının çuxuru" ilə hizaladığınızdan əmin olun və M6 vintini "qabın bərkitmə blokunun vida dəliyi" vasitəsilə "qab şaftının çuxuruna" bağlayın. "

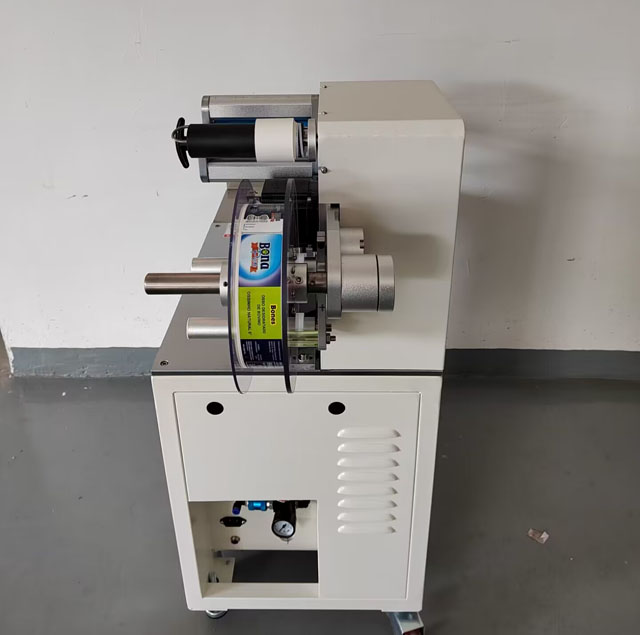

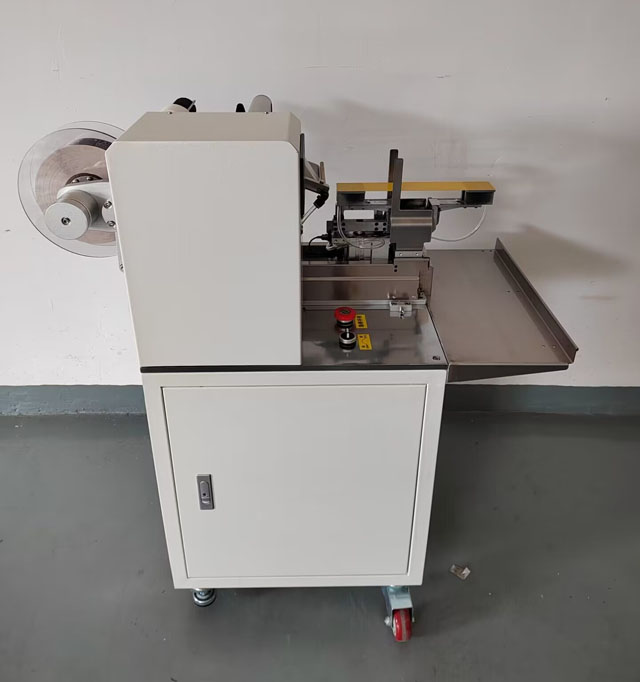

Avadanlığın Görünüşü, Vacib Hissələri və İnsan-Maşın İdarəetmə İnterfeysi

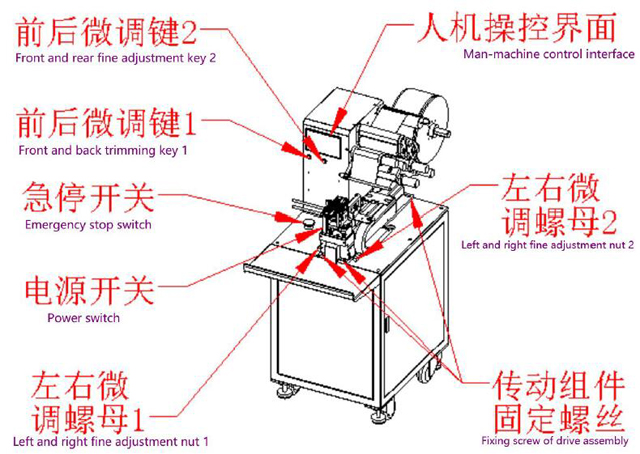

Əhəmiyyətli hissələr.

Əsas ekran.

• Partiya Miqdarı: Faktiki məhsul planlaşdırılan məhsuldan çox və ya ona bərabər olduqda, avadanlıq işləməyi dayandırır.
• Miqdar: Çıxış sayı "Sıfırı təyin et" düyməsini basaraq sıfırlana bilər.
• Etiketləmə kilidi açıldı (etiketləmə başladı)/kilidləndi (etiketləmə dayandırıldı):
• Müəyyən bir müddət üçün etiketləmə dayandırıldıqdan sonra ("əllə idarəetmə" ekranında "özünü kilidləmə" vaxtı təyin edə bilər, vahid "saniyədir"), sistem avtomatik olaraq kilidlənəcək (etiketləmə dayandırılıb) və kilidi açmaq üçün bu düyməni basın.

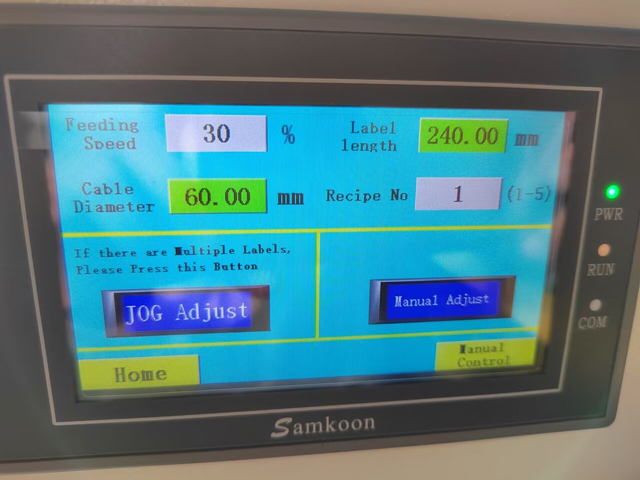

Parametrlər.

• Qidalanma sürəti: A. Bu, 0-100% tənzimlənən, soyma lövhəsindən etiketin soyulma sürətinə aiddir.
• Etiket uzunluğu: Tək etiketin uzunluğu, mm.
• Resept No: Beş qrup rezerv edilə bilər.
• Jog: Bu düyməni klikləyin və sistem avtomatik olaraq etiketi bir dəfə çıxaracaq.
• Uzun basın və etiketi çıxarın: "OK" görünənə qədər bu düyməni basıb saxlayın və etiket uzunluğu avtomatik olaraq bir dəfə hesablanacaq.

Manual Control

• Etiketin qəbulu gecikməsi: etiket tamamlandıqdan və etiket udma lövhəsi açıldıqdan sonra fasilə üçün vaxt.
• Etiket lövhəsinin sürəti: etiketi qəbul edən göstərici başlığının sürəti, 0-100% tənzimlənir.
• Etiket uzunluğu: Etiket lövhəsindən etiketin soyulmasının uzunluğuna nəzarət edin, mm ilə.
• Cari mövqe: etiket ötürmə modulunun sürüşməsinin real vaxt mövqeyi məsafəsinin göstərilməsi, vahid: mm;
• Gecikmə etiketi: İnduksiya açarı tel tərəfindən işə salındıqdan sonra etiketləmə gecikəcək.
• Öz-özünə kilidləmə: etiket dayandırıldıqdan sonra onun avtomatik olaraq nə qədər kilidlənəcəyini təyin edin.
• İrəli: "İrəli" düyməsini basın, etiket sürücüsü modulu irəli sürüşəcək və bu funksiya işarənin qəbul mövqeyinin məsafəsini tənzimləyə bilər.
• Geri: "Geri" düyməsini basın, etiket sürücüsü modulu geri sürüşəcək və bu funksiya etiketin orijinal mövqeyinin məsafəsini tənzimləyə bilər.
• Sıfırla: etiket başlığını sıfıra qaytarmaq üçün sıfırlama düyməsini sürüşdürün.
• Boru üfürülməsi: boru vasitəsilə hava üfürmək üçün bu düyməni basın.
• Standart emiş: standart lövhəni aspirasiya etmək üçün bu düyməni basın.
• Sığdırın: "uyğun" düyməsini basın və düz boş boşqab ilə sıxılmış hava silindri və naqil qoşqu yerləşdirmə modulunun yuxarı və aşağı daşınan silindrləri hərəkət edəcək,
• Etiket üfürmə: etiket lövhəsini üfürmək üçün aspirasiya etmək üçün bu düyməyə klikləyin.
• Label out: etiketləmək üçün bu düyməni basıb saxlayın.
• Serial hərəkət/tək hərəkət: serial hərəkət hər dəfə işə salındıqda istehsal dövrünün tamamlanmasına, tək hərəkət isə hər dəfə işə salındıqda tək bir hərəkətin tamamlanmasına aiddir.

Əməliyyat üsulu:

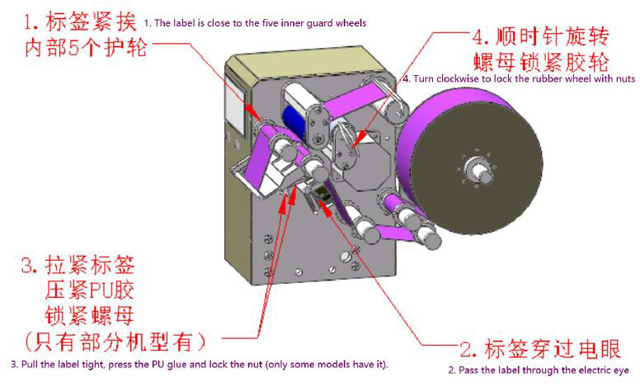

Etiketin quraşdırılması üçün aşağıdakı şəkildə göstərildiyi kimi etiketi etiket soyma moduluna quraşdırın.

Başlayın

Gücü yandırmaq üçün güc açarını saat yönünə çevirin. Təcili dayandırma düyməsini basın və sıfırlamaq üçün onu saat yönünə çevirin.

Xəttin dəyişdirilməsi və maşının tənzimlənməsi

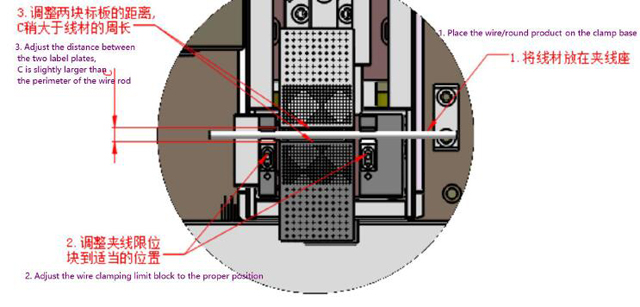

Telin diametrinə uyğun olaraq, aşağıdakı şəkildə göstərildiyi kimi naqil bazası ilə lövhə arasındakı məsafəni tənzimləyin

Şəkil 3-də arxa kağızın eni sütununa müvafiq olaraq arxa kağızın enini və telin diametrini daxil edin.

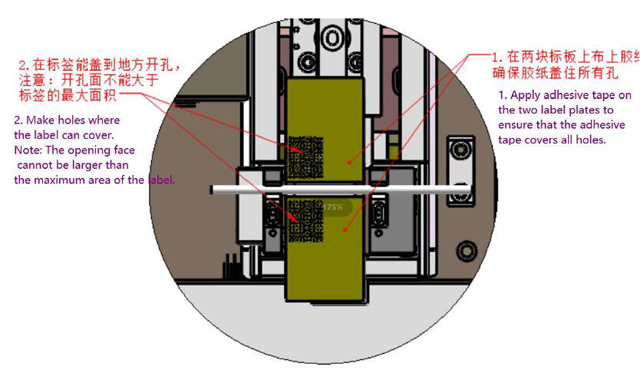

Bant tətbiq edin və deliklər düzəldin

Etiketin ön və arxa tərəfləri düzlənmir

İstehsal prosesində etiket ön və arxaya düzülməyibsə, onu birbaşa "Alt kağız eni" sütununda tənzimləyə bilərsiniz, Siz həmçinin "ön və arxa incə tənzimləmə düyməsi 1" və "ön və arxa incə" düymələrini sıxa bilərsiniz. tənzimləmək üçün tənzimləmə düyməsi 2" və hər kliklədiyiniz zaman 0,1 mm dəyişdirin.

Etiket sola və sağa uyğunlaşdırılmayıb

Etiket yarıya qatlanandan sonra etiketin sol və sağ tərəfləri düzlənmirsə, əvvəlcə sürücü qurğusunun dörd bərkidici vintini gevşetin, sonra sol və sağ incə tənzimləmə qaykalarını etiketin sapma istiqamətinə və dərəcəsinə uyğun olaraq tənzimləyin. , və nəhayət, sürücü qurğusunun dörd bərkitmə vintini bağlayın.

Bayraq Tipi Etiket Aplikator Avadanlıqlarına Baxım:

• Ağır təzyiq qəti qadağandır, istənilən vaxt təmiz saxlayın;
• Maşını qrafikə uyğun yağlayın və ona qulluq edin;
• Ayda bir dəfə etiket lövhəsinin hərəkət mövqeyinə sürtkü yağı əlavə edin
• Yağ-su ayırıcısının yağ qabında sürtkü yağının olub olmadığını mütəmadi olaraq yoxlayın. Əgər yoxsa, onu vaxtında doldurun.
• Hər üç aydan bir maşının bütün hissələrində sinxron kəmərin aşınmasını yoxlayın
