Şüşə Kavanozlar Yarı Avtomatik Vakuum Qapaq Maşını Qida Möhürləyici Avadanlıq

• Model: VK-SVC vakuum qapaq maşını
• Enerji təchizatı: AC220V/50-60Hz
• Qapaq sürəti: 1200-1500bph
• Güc: ≤1.3KW (vakuum nasosu daxildir)
• Qapağın diametri: Φ30-Φ85mm, Φ85-Φ110mm
• Şüşə hündürlüyü: 50-180mm 、120－250mm
• Şüşə diametri: Φ30-Φ80mm Φ80-Φ150mm
• Məhdud vakuum dərəcəsi: -0.08Mpa
• Qapaq burulması: 5-25N.M
• Hava sərfi: 0,5m3/0,7Mpa
• Maşının ölçüsü: 750*7001350mm
• Çəkisi: 157 kq

Videoya Baxın

Bu seriyalı qapaq maşını illərlə istehsal təcrübəsi ilə özümüz tərəfindən tədqiq edilir və istehsal olunur; yerli orijinal yaradılışdır, tozsoran üçün vakuum nasosundan istifadə edir, mövcud yüksək vakuum dərəcəsi, qapaq fırlanma anı və vakuum səviyyəsi tələb əsasında təyin edilə bilər, qapaq üçün müxtəlif forma və ölçülərdə butulkalar, güclü uyğunluq və tənzimlənməsi asan.

Əsas pnevmatik və elektrik komponentləri dünyaca məşhur brendlərdəndir, sabit və etibarlı performansa malikdir.

Qida, konservləşdirilmiş qidalar, içkilər, ədviyyatlar, sağlamlıq məhsulları və digər sənayelər üçün vakuum qapaqları olan şüşə qablarda geniş istifadə olunur.

Əsas Texniki Parametr

• Model: VK-SVC vakuum qapaq maşını
• Enerji təchizatı: AC220V/50-60Hz
• Qapaq sürəti: 1200-1500bph
• Güc: ≤1.3KW (vakuum nasosu daxildir)
• Qapağın diametri: Φ30-Φ85mm, Φ85-Φ110mm
• Şüşə hündürlüyü: 50-180mm 、120－250mm
• Şüşə diametri: Φ30-Φ80mm Φ80-Φ150mm
• Məhdud vakuum dərəcəsi: -0.08Mpa
• Qapaq burulması: 5-25N.M
• Hava sərfi: 0,5m3/0,7Mpa
• Maşının ölçüsü: 750*7001350mm
• Çəkisi: 157 kq

Struktur və İş Prinsipləri

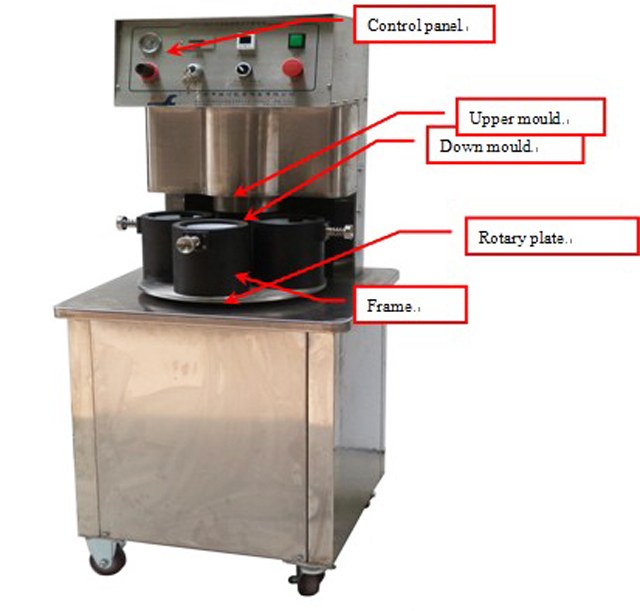

Şəkil 1 Vakuum qapaq maşını

İş prinsipləri və funksiyaları

Bu maşın dəzgah çərçivəsindən, yuxarı qəlib aşağı qəlibdən, fırlanan mövqe sistemindən, qapaq quruluşundan, vakuum sistemindən, elektrik və təzyiqə nəzarət sistemindən ibarətdir.

Kimi işləyir: qapaqlı stəkanı aşağı qəlibə qoyun, sonra aşağı formanı əl ilə qapaq başlığının ortasına qoyun. Sonra maşın avtomatik olaraq vakuumla bağlanacaq.

Bu maşın aşağıdakı funksiyaları yerinə yetirir:

1. Aşağı kalıbı qapaq başlığının mərkəzinə qoyduğunuzda, maşın avtomatik olaraq vakuumla örtüləcək;
2. Ən aşağı vakuum dəsti funksiyası: maşın əvvəl təyin edilmiş vakuum dərəcəsinə çata bilmirsə, maşın növbəti prosedur üçün işləməyəcək;
3. Qapaq torku funksiyası: Qapaq başlığı hava silindri ilə hərəkət edir və təzyiqlə tənzimlənə bilər;

Əsas Struktur və Komponentlər

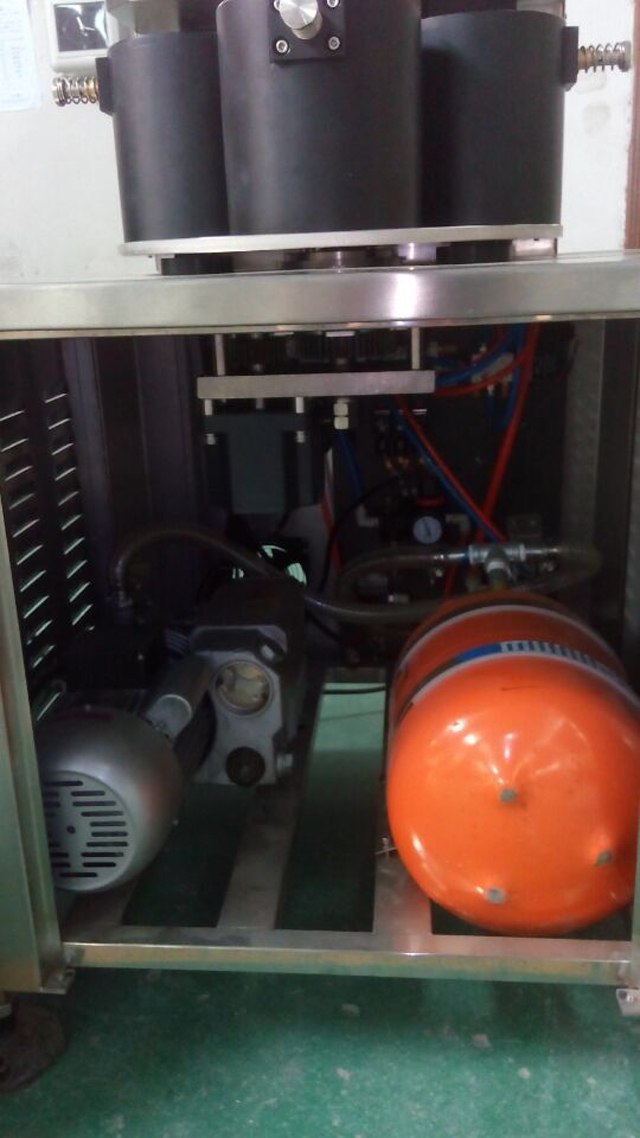

Vakuum nasosu və vakuum çəni:

Vakuum nasosu və vakuum tankı vakuum funksiyasına nail olmaq üçün istifadə olunur, vakuum nasosu vakuum yağı ilə olmalıdır, içərisində vakuum yağının yarısı yaxşıdır. İçində vakuum yağı yoxdursa, maşından istifadə etmək qadağandır

Zəhmət olmasa vakuum nasosunu və vakuum çənini yuxarıdakı şəkildəki kimi birləşdirin və enerji verin

Dönər plitə quruluşu

Bu fırlanan lövhə 4 pillə ilə hərəkət edir Fırlanan lövhənin sabit hərəkətini təmin etmək üçün bu fırlanan lövhə sabit hərəkəti təmin etmək üçün müqavimət göstərmək üçün 3 sürtünmə lövhəsi qəbul edir. İşləyərkən maşını təmiz saxlamalı, sürtünmə plitələri tədricən köhnəlir, mütəmadi olaraq yoxlanılır və mütəmadi olaraq dəyişdirilir.

Dönən lövhə əsas mühərriklə hərəkət edir, siqnal detektoru başlanğıc yaxınlıq açarlarına keçdikdə və siqnallar aldıqda (siqnal detektoru və yaxınlıq açarları təxminən 2-3 mm-dir), yuxarı qəlib qapağa keçir, qapaqla bağlandıqda, motor hələ də işləyir. , siqnal detektoru təhlükəsizlik yaxınlıq açarlarına keçdikdə və siqnal aldıqda, motor işləməyi dayandırır.

Qol mis dəstləri işləyərkən köhnələcək, üzərinə mütəmadi olaraq yağ sürmək və xarab olduqda dəyişdirmək lazımdır. Dəyişən zaman 5-ci şəkilə baxa bilərsiniz

Qapaq quruluşu

Qapaq başlığı

Qapaq başlığı qaldırmaq və aşağı salmaq üçün silindrlə hərəkət edir, qapaq başlığı qapağa endikdə və əvvəllər təyin olunduğu kimi vakuum dərəcəsinə çatdıqda, qapaq başlığı növbəti prosedura keçəcək. Qapaq torku idarəetmə panelindəki qapaq təzyiq düyməsi ilə tənzimlənə bilər (İdarəetmə panelində gördüyünüz kimi)

Qapaq başlığının içərisindəki qırmızı rezin asan geyilən hissədir, tez-tez yoxlamaq və dəyişdirmək lazımdır. Qapaq bağlayarkən, qapaq başlığı qapaqlara möhkəm bağlanmalıdır, müxtəlif yüksəkliklərə nail olmaq üçün aşağı kalıbın içərisinə bir şey qoya bilərsiniz. Ancaq hündürlük çox ola bilməz və ya çox hündürlükdədirsə, vakuum funksiyasına nail ola bilməzsiniz, lakin kifayət qədər hündürlükdə deyilsə, onu bağlamaq olmaz. Adətən aşağı qəlibin qapaqları və yuxarı hissəsi üçün məsafə 16mm-19mm-dir

Şüşə klik cihazı

Şüşə klik cihazı qapağı bağlayarkən şüşəni düzəltmək üçündür, fırlanan boşqab yerləşdirildikdə, şüşə klik silindri yaxşı qapağı təmin etmək üçün şüşəni düzəltmək üçün hərəkət edir.

Quraşdırma

1. Maşın təmiz və təhlükəsiz yerdə olmalıdır
2. Təcili dayanacağın mövcud olduğundan əmin olun (şəkil 5)
3. Yoxlamaq üçün güclə təchiz edin
4. Maşını qaz kəməri ilə yağ və su ayırıcısına birləşdirin, hava təzyiqini 0,6Mpa-a tənzimləyin
5. Vakuum tankını maşına qoşun. Qaz sızmasının olmadığından əmin olun.

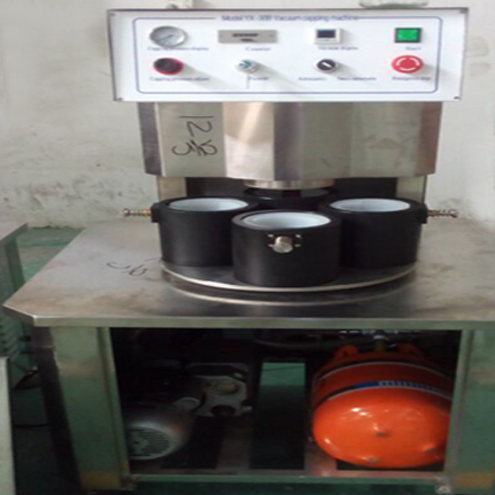

İdarəetmə panelinin işləməsi

İdarəetmə paneli qapaq təzyiq masası, qapaq təzyiqinin tənzimlənməsi, sayğac, elektrik açarı, vakuum tənzimlənməsi və təcili dayandırmadan ibarətdir.

1. Qapaq təzyiqinin tənzimlənməsi qapaq torkunu tənzimləmək üçün istifadə edilə bilər, saat yönünde olduqda, təzyiq artdıqda, qapaq torku daha güclüdür, saat yönünün əksinə olduqda, təzyiq azalır, qapaq torku daha kiçik olur.
2. Təcili dayanma, fövqəladə bir hadisə baş verdikdə, təcili dayandırma düyməsini sıxın, sonra maşın təhlükəsiz vəziyyətdə olacaq
3. Sayğac nə qədər eynək istehsal etdiyinizi saymaqdır, sıfırlama düyməsini qoysanız, sayğac sıfıra bərabər sayılacaq.
4. Vakuum dərəcəsini tənzimləmək lazımdırsa, vakuum tənzimlənən cədvəldə "M" düyməsini basın və o, "St1" göstərəcək, tənzimləmək üçün "︽" "︾" düyməsini basın.
5. Yağ və su ayırıcı və təzyiq və tənzimləmə (şəkil 10)

Yağ və su ayırıcısı əl ilə idarəetmə klapan, təzyiq tənzimləmə, hava təzyiq cədvəli, yağ tənzimləmə, hava filtri və yağlayıcıdan ibarətdir.

Əl idarəetmə klapan maşının bütün hava təchizatını açmaq və söndürməkdir

Təzyiq tənzimləməsi maşına təzyiqi təmin etməkdir, saat yönünün əksinə olduqda təzyiq artar, saat yönünün əksinə olduqda təzyiq azalır.

Hava təzyiqi cədvəli maşının iş təzyiqini göstərmək üçündür

Yağ tənzimləməsi maşına yağ verməkdir, saat əqrəbi istiqamətində olduqda yağ azalır, saat yönünün əksinə olduqda yağ artıb.

Hava filtri kompressor havasının suyunu çıxarmaq üçündür, yağ və su ayırıcının təzyiqi sıfır olduqda, hava filtri avtomatik olaraq suyu çıxaracaq.

Yağlayıcı maşın üçün yağ tədarük etməli, əvvəlcə hava tədarükünü bağlamalı və hər dəfə təxminən 2-3 ay yağlayıcıya bir az yağ tökmək lazımdır.

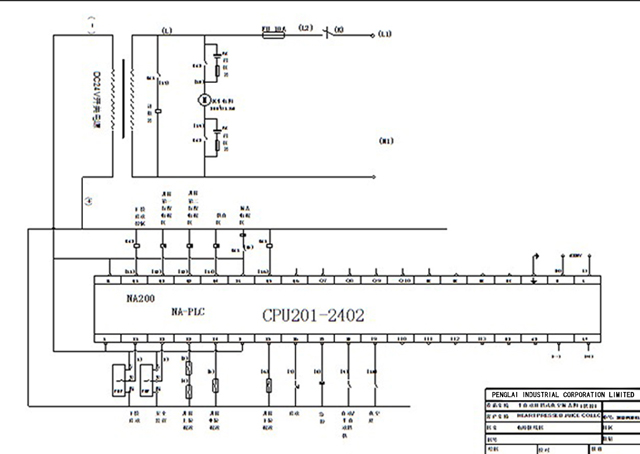

Vakuum qapaq maşını üçün elektrik rəsm

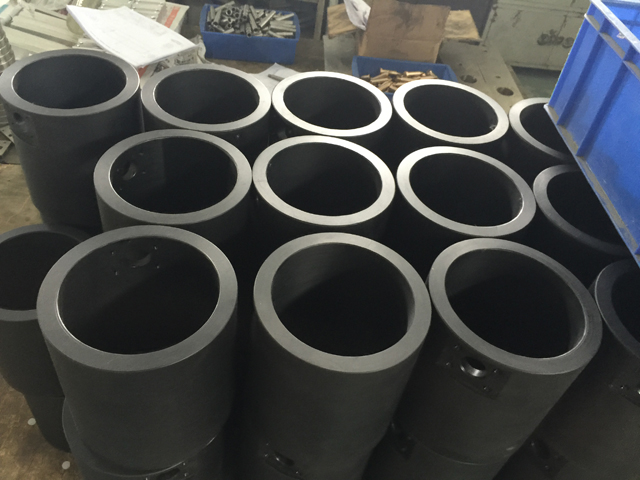

Müxtəlif ölçülü bankalara/şüşələrə uyğun qəlib üçün ehtiyat hissələri
