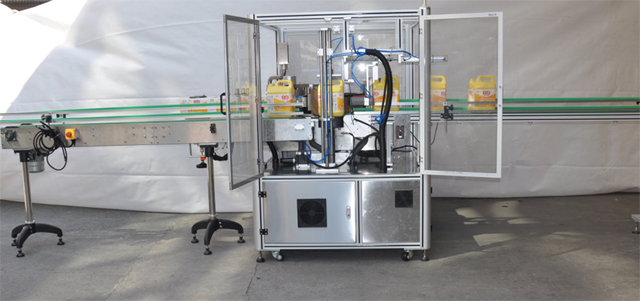

Avtomatik Tək Stansiya Opp İsti əriyən yapışqan etiketləmə avadanlığı

• Model: VK-HMGL-S
• Güc: Üç fazalı 380V 50 Hz 3000W

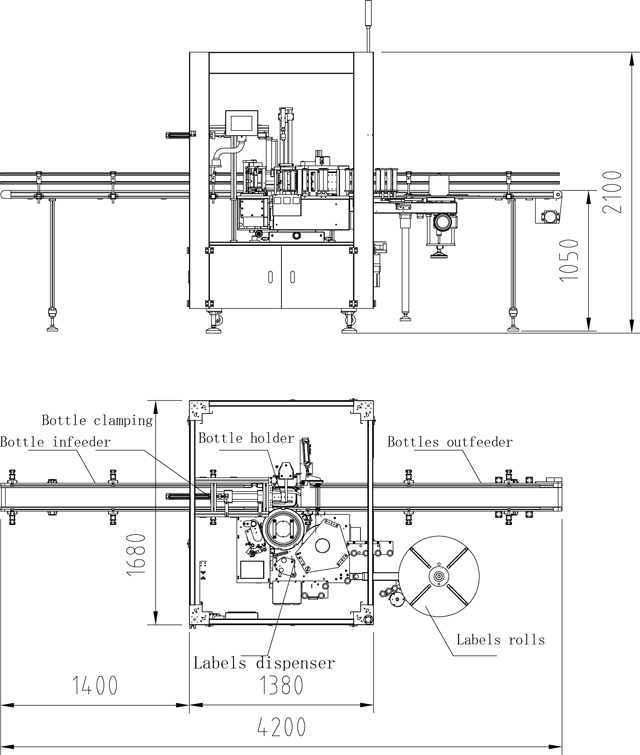

• Uzunluğu: 3650 mm
• Avadanlığın eni: 1450 mm
• Konveyer xətti sürəti: 20m/dəq (konveyer xəttinin sürəti faktiki istehsal şərtlərinə uyğun olaraq tənzimlənə bilər)
• Sürətin tənzimlənməsi üsulu: Bölmə sürətinin tənzimlənməsi
• Maksimum etiket paylama sürəti: 60 m/dəq Maksimum etiketləmə sürəti: 20 əd/dəq
• Etiketləmə dəqiqliyi: ±1mm (±0.3mm daxilində müştəri şüşə ölçüsü xətası tələb olunur)

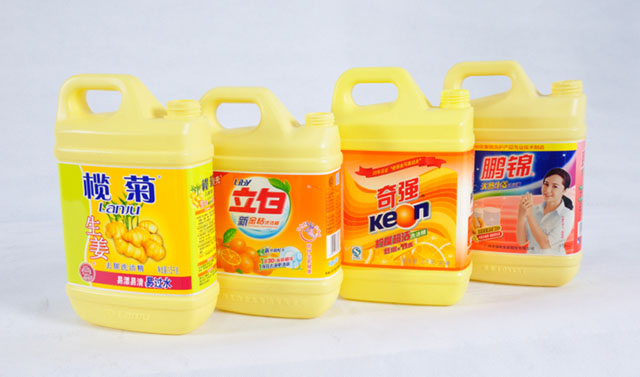

• Məhsulun ölçüsü: kvadrat şüşə
• Maksimum etiket eni: 160 mm
• Maksimum etiket uzunluğu: 600 mm
• Maksimum etiket diametri: 600 mm Kağız nüvəsinin diametri: 152 mm
• Bütün maşının çəkisi: təxminən 1200 Kg

Videoya Baxın

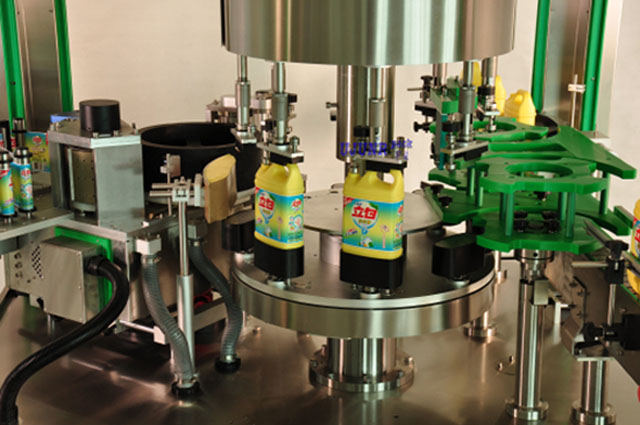

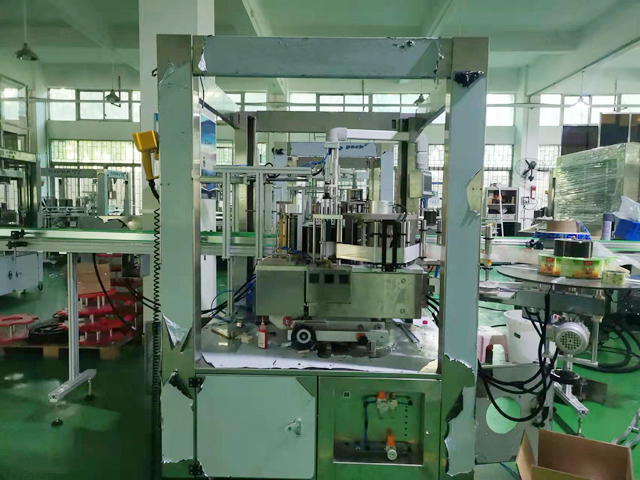

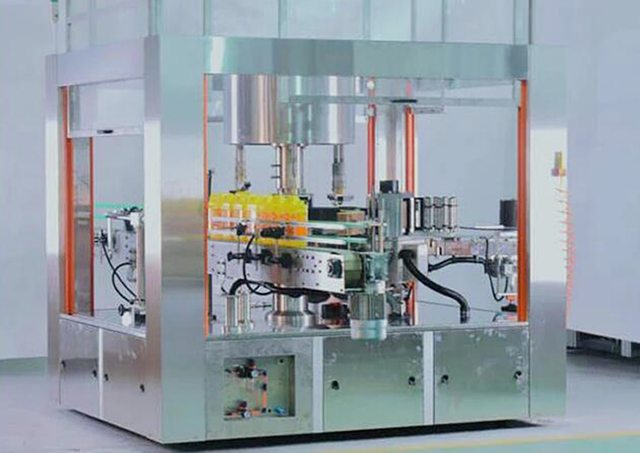

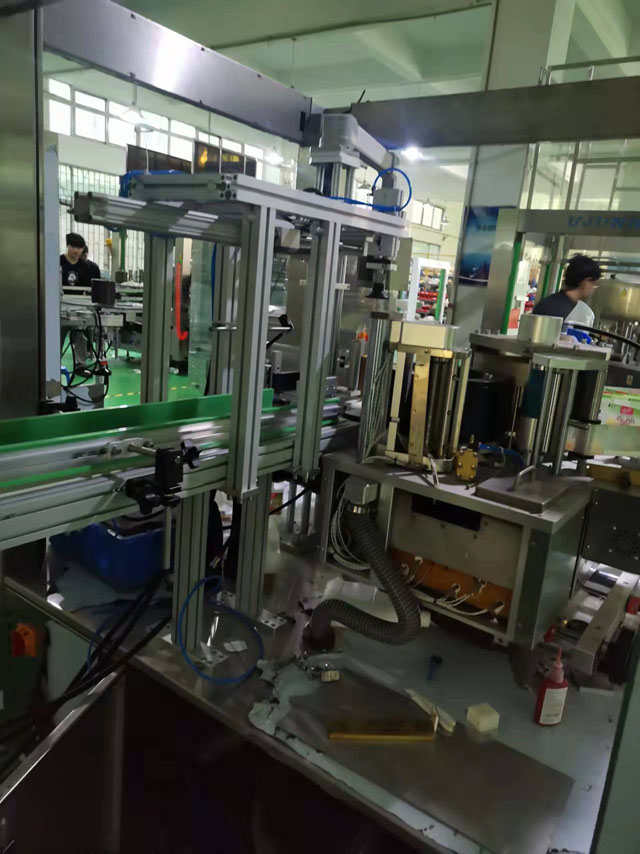

Bu, yeni davamlı isti ərimə yapışqanlı OPP etiketləmə maşınıdır. O, konteynerin daxil və xaricə ötürülməsini avtomatik tənzimləyə bilər; Şüşə ayırma vinti ilə ayrılan və ulduz çarxının aralığına uyğun məsafədə saxlanılan qablar konteyner dönərxanasına köçürülür. Konteyner şüşə sıxma mexanizmi və qabın qəlib oturacağı ilə sabitləndikdən sonra qab müəyyən sürətlə fırlanmağa başlayır və məhsulun fırlanması zamanı şüşə mexaniki olaraq əvvəlcədən yerləşdirilir. Etiket müəyyən bir mövqedə etiketlənir.

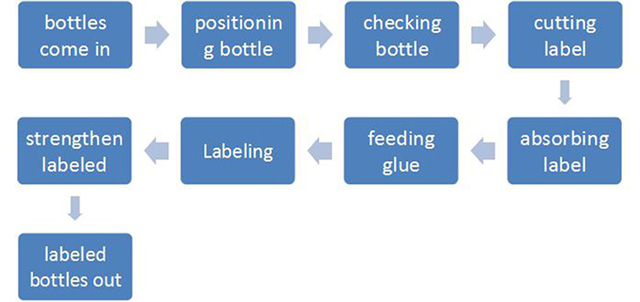

İsti əriyən yapışqan etiketləyici avadanlığının iş prosesi:

Konteyner elektrik gözünün aşkarlama mövqeyinə çatdıqda, kompüter etiketi çatdırmaq üçün etiket ötürmə sisteminə nəzarət edir. Etiketin çatdırılması əməliyyatı tamamlandıqda, yüksək sürətli kəsici etiketi kəsir. Etiketləmə dəqiqliyi və sabitliyi Sanyo kiçik ətalətli yüksək sürətli servo motorun köməyi ilə təmin edilir.

Kəsilmiş etiketlər etiketin həm qabaqcıl, həm də arxa kənarlarına yapışqan tətbiq edən yapışqan sisteminə göndərilir. Bu yapışdırma üsulu isti ərimə yapışdırıcısının ən az istehlakını sərf edir.

Yapışqan etiket etiketləmə mövqeyinə köçürüldükdə, etiket konteynerə dəqiq və effektiv şəkildə yapışdırıla bilər. Köçürmə prosesi zamanı konteyner fırlanan vəziyyətdə olduğundan, etiket konteynerə hamar və möhkəm yapışdırıla bilər. Ölçülərin sonundakı yapışan zolaq, etiketləmə prosesini tamamlayaraq yaxşı bir etiket dövrəsi möhürü yarada bilər.

Əsas hissə

A: Ev sahibi

• Sanyo Servo Sistemi
• Sanyo Servo Sürücü Sistemi
• FLEXEM 7 düymlük HMI
• Pansonic yüksək qətnamə rəngli etiket sensoru
• Pansonic yüksək rezolyusiyaya malik yapışqan və itkin aşkarlama sensoru
• Pansonic məhsul aşkarlama sensoru açarı
• Pansonic təzyiq sensoru

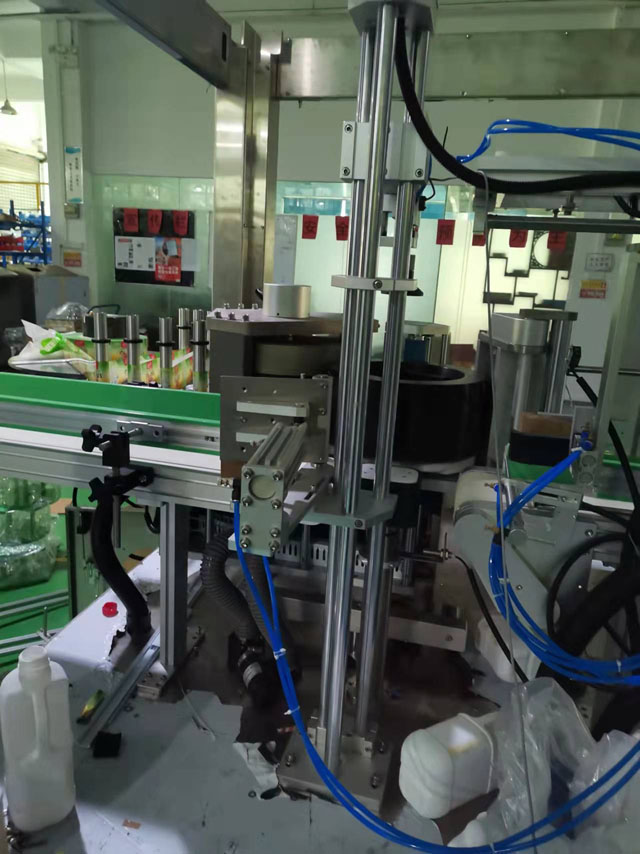

B: Mexanik hissə

• Daşınma mexanizmi: 90W Tayvan Chenggang Motor
• Konveyer kəməri: Sənaye film əsaslı konveyer kəməri
• Əsas motor: 1500W İtalyan BOEM AC mühərriki (orijinal BOEM reduktoru ilə)
• Şüşə ayırma mexanizmi: Çubuqsuz silindrli şüşə ayırma mexanizmi
• Yerləşdirmə mexanizmi: Step motorun yerləşdirilməsi və etiketlənməsi
• Etiketləmə mexanizmi: Step motor şüşəni idarə edir və fırlanma zamanı etiketləməni həyata keçirir
• Etiket ötürmə mexanizmi: Yujun servo film ötürmə sistemi (yüksək sürətli servo motor sürücüsü)
• Basma mexanizmi: fırça montajı
• Şüşə bələdçi mexanizmi: İkili koordinat tənzimlənməsi ilə profil bələdçi dəmir yolu
• Yapışqan təchizatı sistemi: Yapışqan tətbiqinin dəqiqliyini və vahidliyini təmin etmək üçün Yujun ixtisaslaşdırılmış isti ərimə yapışqan təchizatı sistemi (Alman Siemens idarəetmə sistemi)

İsti ərimə etiketləri tətbiq edən avadanlıqların təhlükəsizliyinin qorunması:

• Təhlükəsizlik mühafizəsi: qoruyucu qapını bağlayın.
• Etiket çatışmazlığı siqnalı: Operatora etiketi dəyişdirməyi xatırlatmaq üçün etiket bitən zaman siqnalı qurun
• Şüşə çatışmazlığı siqnalı: şüşə çatışmazlığı olduqda, avadanlıq dayanacaq və həyəcan siqnalı verəcək; butulkalar olduqda avtomatik olaraq istehsalı bərpa edəcək, bu da on-line istehsal üçün əlverişlidir

Çatışmayan Siqnalın Etiketlənməsi

• Hava təzyiqinin aşkarlanması: Hava təzyiqi istehsal tələblərinə cavab vermədikdə, avadanlıq avtomatik olaraq bağlanacaq.
• Vakuum aşkarlanması: Vakuum istehsal tələblərinə cavab vermədikdə, avadanlıq avtomatik olaraq bağlanacaq.
• Temperaturun aşkarlanması: İsti əriyən yapışdırıcının temperaturu istehsal tələblərinə cavab vermədikdə, avadanlıq avtomatik olaraq bağlanacaq.

Texniki Parametr

• Model: VK-HMGL-S
• Güc: Üç fazalı 380V 50 Hz 3000W
• Uzunluğu: 3650 mm
• Avadanlığın eni: 1450 mm
• Konveyer xətti sürəti: 20m/dəq (konveyer xəttinin sürəti faktiki istehsal şərtlərinə uyğun olaraq tənzimlənə bilər)
• Sürətin tənzimlənməsi üsulu: Bölmə sürətinin tənzimlənməsi
• Maksimum etiket paylama sürəti: 60 m/dəq Maksimum etiketləmə sürəti: 20 əd/dəq
• Etiketləmə dəqiqliyi: ±1mm (±0.3mm daxilində müştəri şüşə ölçüsü xətası tələb olunur)
• Məhsulun ölçüsü: kvadrat şüşə
• Maksimum etiket eni: 160 mm
• Maksimum etiket uzunluğu: 600 mm
• Maksimum etiket diametri: 600 mm Kağız nüvəsinin diametri: 152 mm
• Bütün maşının çəkisi: təxminən 1200 Kg

Qeyd:

• Güc: 14Kw
• Qaz sərfiyyatı: 6Kg, 8L/dəq;
• Enerji təchizatı gərginliyi: üç fazalı 380V
• İstehsal gücü: 1200 şüşə/saat

Təfərrüatlar

Aşağıdakı cədvəldə hər bir isti əriyən yapışqan etiketləmə avadanlığının əsas elektrik komponentlərinin ətraflı siyahısı verilmişdir.

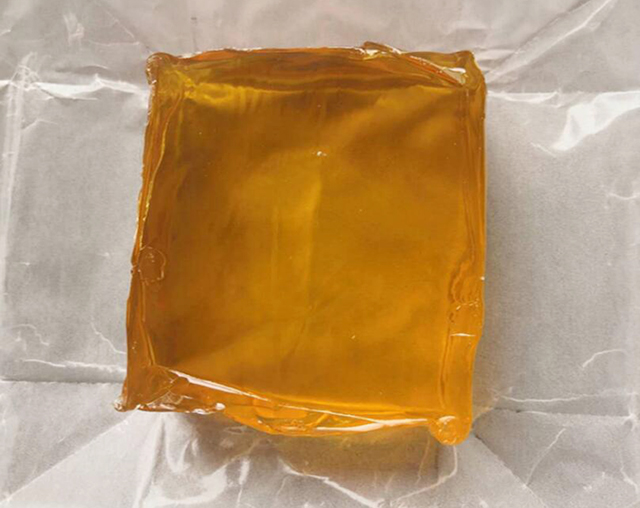

İsti ərimə yapışdırıcısı nədir?

İsti yapışqan kimi də tanınan isti ərimə yapışdırıcısı (HMA), isti yapışqan tabancasından istifadə etmək üçün nəzərdə tutulmuş müxtəlif diametrli bərk silindrik çubuqlar kimi satılan termoplastik yapışdırıcının bir formasıdır. Silah plastik yapışqanın əridilməsi üçün davamlı işləyən qızdırıcı elementdən istifadə edir, istifadəçi onu ya tapançadakı mexaniki tətik mexanizmi ilə, ya da birbaşa barmaq təzyiqi ilə silahdan itələyir. Qızdırılan başlıqdan sıxılmış yapışqan əvvəlcə dərini yandırmaq və hətta blister etmək üçün kifayət qədər isti olur. Yapışqan isti olanda yapışqan olur və bir neçə saniyədən bir dəqiqəyə qədər bərkiyir. İsti ərimə yapışdırıcıları daldırma və ya çiləmə üsulu ilə də tətbiq oluna bilər və həm yapışdırmaq üçün, həm də qatran tökmə üçün ucuz alternativ kimi həvəskarlar və sənətkarlar arasında məşhurdur.

Sənaye istifadəsində isti ərimə yapışdırıcıları həlledici əsaslı yapışdırıcılara nisbətən bir sıra üstünlüklər təmin edir. Uçucu üzvi birləşmələr azaldılır və ya xaric edilir və qurutma və ya qurutma mərhələsi aradan qaldırılır. İsti ərimə yapışdırıcıları uzun raf ömrünə malikdir və adətən xüsusi tədbirlər görülmədən atılır. Dezavantajlardan bəziləri substratın istilik yükünü, daha yüksək temperaturlara həssas olmayan substratların istifadəsini məhdudlaşdırmağı və yapışqanın tam əriməsinə qədər daha yüksək temperaturda bağlanma gücünün itirilməsini əhatə edir. Bu, bərkidikdən sonra, məsələn, nəmlə (məsələn, reaktiv uretanlar və silikonlar) və ya ultrabənövşəyi radiasiya ilə bərkidilən reaktiv yapışdırıcıdan istifadə etməklə azaldıla bilər. Bəzi HMA-lar kimyəvi hücumlara və hava şəraitinə davamlı olmaya bilər. HMA-lar bərkimə zamanı qalınlığını itirmir; solvent əsaslı yapışdırıcılar qurutma zamanı təbəqə qalınlığının 50-70%-ni itirə bilər.

HMA tətbiqləri

İsti əriyən yapışdırıcılar çox yönlü olduğu qədər də çoxdur. Ümumiyyətlə, isti ərimələr ekstruziya, yuvarlanma və ya püskürtmə yolu ilə tətbiq olunur və yüksək ərimə özlülüyü onları məsaməli və keçirici substratlar üçün ideal edir. HMA rezinlər, keramika, metallar, plastiklər, şüşə və taxta daxil olmaqla bir sıra müxtəlif substratları birləşdirməyə qadirdir.

Bu gün HMA (isti əriyən yapışdırıcılar) müxtəlif növlərdə mövcuddur ki, bu da bir neçə sənayedə geniş tətbiqlərdə istifadə etməyə imkan verir. Uzaqdan idarə olunan köpük model təyyarələrin yığılması və ya təmiri kimi hobbi və ya sənətkarlıq layihələri ilə istifadə üçün və süni çiçək kompozisiyaları, yapışdırıcının tətbiqində isti əriyən çubuqlar və isti əriyən yapışqan silahları istifadə olunur. Sənaye proseslərində istifadə üçün yapışqan daha böyük çubuqlarda və daha yüksək ərimə sürətinə malik yapışqan tabancalarında verilir. İsti ərimə çubuqlarından başqa, HMA, kütləvi ərimə prosessorları üçün dənəvər və ya güclü isti ərimə blokları kimi digər formatlarda çatdırıla bilər. HMA-nın daha böyük tətbiqləri ənənəvi olaraq yapışdırıcı təmin etmək üçün pnevmatik sistemlərdən istifadə edir.

HMA-nın istifadə edildiyi sənaye nümunələrinə aşağıdakılar daxildir:

• Qablaşdırma sənayesində büzməli qutuların və karton kartonların qapaqlarının bağlanması.
• Kitab cildləmə sənayesində onurğanın yapışdırılması
• Ağac emalı sənayesində profilin sarılması, məhsulun yığılması və laminasiya tətbiqləri
• Birdəfəlik uşaq bezləri toxunmamış materialı həm arxa təbəqəyə, həm də elastiklərə bağlayan HMA-dan istifadə etməklə tikilir.
• Bir çox elektron cihaz istehsalçıları hissələri və naqilləri yapışdırmaq və ya cihazın komponentlərini qorumaq, izolyasiya etmək və qorumaq üçün HMA-dan da istifadə edə bilər.
